Fig. 11.2. Lock tija de acționare și mânerele ușa din față: 1 - tracțiune comutatorul de blocare; 2 - comutatorul de blocare; 3 - buton de blocare de tracțiune; 4 - Rod mânerul exterior; 5 - mânerul exterior; 6 - Rod în interiorul mânerului; 7 - mânerul interior; 8 - în interiorul castelului; 9 - în afara castelului; 10 - căptușeala exterioară a castelului
Lock, unitatea de tracțiune și se ocupă de ușa din față este prezentat în Fig. 11.2.
Veți avea nevoie de o șurubelniță cu o lamă plată și Phillips.
1. Deconectați un fir de la priza de „minus“ a bateriei de stocare.
3. Strângeți dispozitivul de blocare pad ...

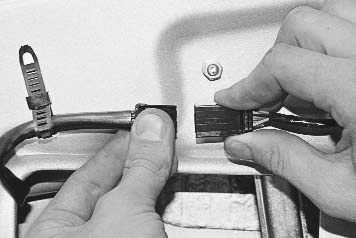

4. ... și deconectați conectorul cablajului motoreductor de blocare a ușii de blocare.
5. Scoateți cele trei șuruburi care fixează mânerul interior al portierei.

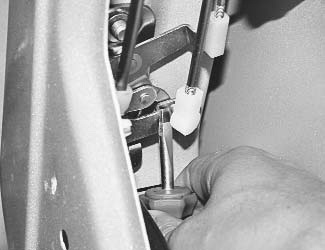

6. Depresați șurubelniță și scoateți tija din exterior de blocare a mânerului ușii.
7. Desprindeți șurubelnița și proiectul deconecta de la comutatorul de blocare.

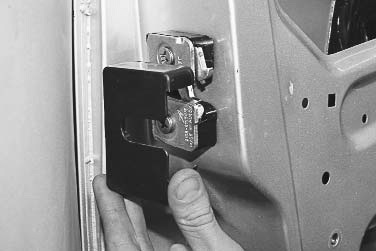

8. Scoateți capacul de blocare exterior.

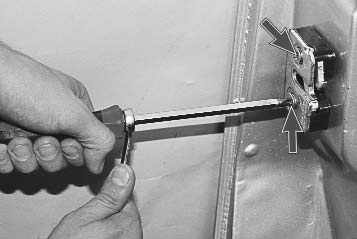

9. Un șurub conducător auto cu o muchie în cruce Scoateți cele două șuruburi care fixează exteriorul castelului ...

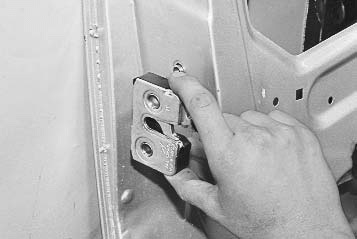

10. ... și scoateți dispozitivul de blocare exterior.
11. Scoateți șurubul de fixare de blocare internă.

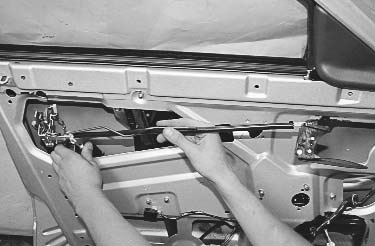

12. Scoateți dispozitivul de blocare interior, împreună cu mânerul interior al ușii și tije.
13. Scoateți tija de blocare titularul de blocare din plastic și scoateți-l din pârghia.

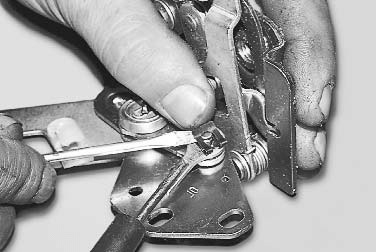

14. Scoateți clema de fixare și îndepărtați tija de levier mânerul interior.
15. Lungimea tijelor este reglată ferrules plastic deșurubarea sau ambalaj. Când înlocuiți vârful tijă, deșurubați din tija prin numărarea numărului de rotații. Înșurubați tip nou în același număr de spire, se va menține lungimea de tracțiune necesară.

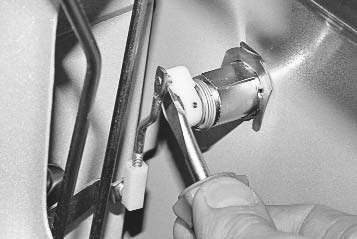

16. Scoateți comutatorul de blocare de fixare.

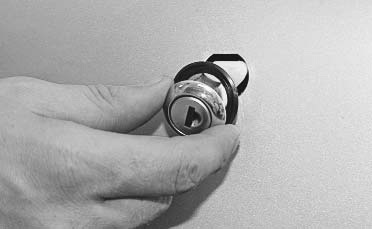

17. Scoateți comutatorul de blocare afară pe ușă.
18. Instalați încuietoarea în ordinea inversă a îndepărtării, prelubrifiate toate piesele de frecare cu unsoare.
