3) În funcție de natura manifestărilor:

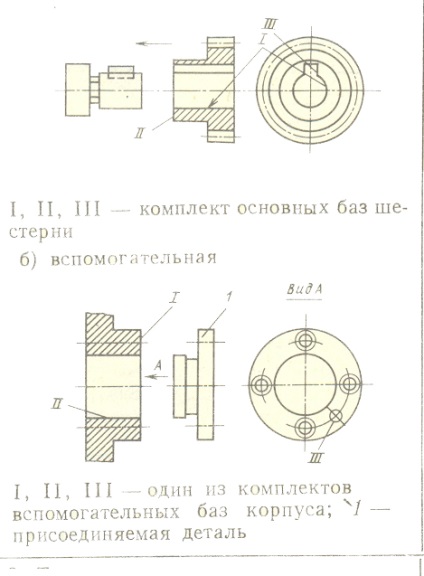

Design-ul principal - este o bază de date care aparține în detaliu și utilizate pentru a determina poziția sa în produs.

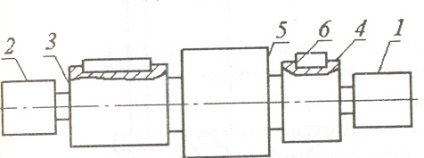

Design-ul de susținere - este o bază de date care aparține în detaliu și este utilizat pentru a determina poziția de a adera la alte părți. (Exemplu: un arbore montat în carcasa angrenajului pe două gâturi și uneltele instalate pe acestea).
bază tehnologică - o bază aparținând detaliu și utilizate pentru a determina poziția în prelucrare sau asamblare.
Rough bază tehnologică - este o suprafață care nu a trecut de prelucrare.
bază tehnologică fin - este terminat detaliu de suprafață.

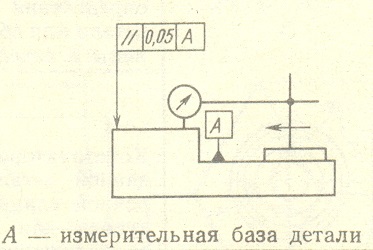

Măsurarea de bază - o bază aparținând pieselor și utilizate pentru a determina poziția relativă a piesei de prelucrat și mijloace de măsurare; din această prelucrare cuprinzătoare de numărare este efectuată dimensiuni.
Montarea Base - o bază, care privează piesa de 3 grade de mobilitate (de mișcare 1 și 2, rotație în jurul axelor de coordonate).
Guide Base - o bază, care privează piesa de 2 grade de mobilitate (1 rotație și mișcarea 1).
Suport de bază - o bază, care privează piesa de prelucrat gradul întâi de mobilitate (1 rotație sau mișcare 1).

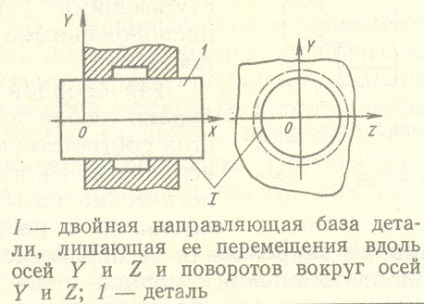

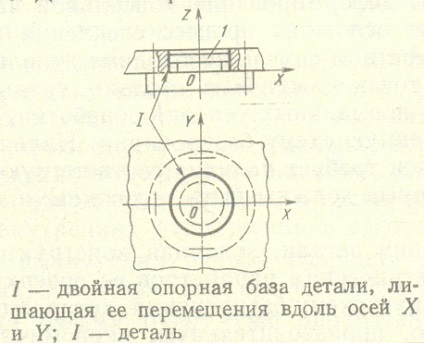

Dubla bază - o bază, care privează grade zagotovku4 de mobilitate: mișcare de-a lungul axelor 2 și 2 rotație.
bază suport dual - o bază, care privează piesa de 2 grade de mobilitate (2 în mișcare sau rotație 2).
Explicit - o suprafață de bază sub forma unei suprafețe reale sau riscuri de marcare.
Latent - o bază sub forma unei suprafețe imaginare, avioane, axe sau puncte (axa întotdeauna bază latentă).
Fiecare martor are șase grade de libertate atunci când se deplasează de-a lungul axei OX; OY; OZ și rotația în jurul acestor axe. Piesa de prelucrat este definită prin șase coordonate sau șase puncte de pivot.
Schema de origine - un aranjament GCP pe suprafața de bază.
Punct de referință - un punct care simbolizează una dintre legăturile din piesa de prelucrat sistemul de coordonate selectat.

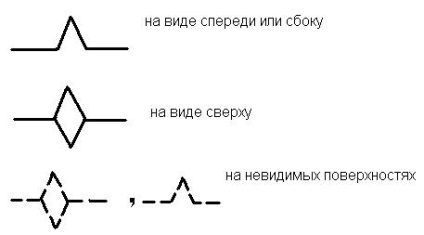

În diagrama, puncte de referință reprezintă:
Toate punctele de referință sunt numerotate de la 1 la 6, pornind de la bază, care privează mai multe grade de mobilitate. În cazul în care un punct de referință situat pe o singură linie, apoi celălalt, deoarece acestea sunt notate cu același semn, care este înregistrată sub numărul de aceste puncte separate prin virgulă.
Regula șase puncte.
Pentru a oferi imobilitatea piesei în sistemul de coordonate ales, este necesar să se impună 6 conexiuni bilaterale geometrice sau cinematice.
Pentru a oferi imobilitatea piesei în sistemul de coordonate ales, este necesar să se impună 6 conexiuni bilaterale geometrice sau cinematice.

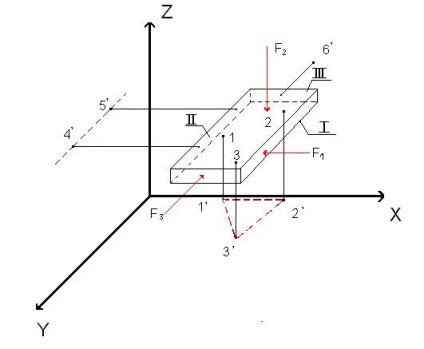

Luați în considerare regula 6 puncte pe bază de exemplu părți prismatice.
Aranja o parte prismatică în sistemul de coordonate XYZ.
Pentru a da detalii, atunci când sunt instalate în dispozitiv, o poziție certă trebuie să fie lipsit de cele 6 grade de mobilitate. Se poate face, în afară de puncte de referință corespunzătoare, care ar interfera cu mișcarea și rotirea părții.
Pe planul de jos al setului punctului de trei referință (conform regulii triunghiului) și lipsindu piesei 3 grade de mobilitate (rotație în jurul axelor X și Y și deplasa în raport cu Z).
Pe partea din cele două puncte de referință stabilite 4,5; care privează 2 grade de libertate (translație de-a lungul axei X și rotirea în jurul Y).
Al șaselea set punct la capătul distal și deplasându-l privează piesa de prelucrat de-a lungul axei Y.
Punctul de referință în elementele de montare a dispozitivului sunt materializate. Pentru a se asigura contactul între suprafețele piesei și scula elementele necesare pentru a crea o conexiune frictional de localizare, în care forța de strângere dispus puncte de referință opuse.
În figură, aceste puncte sunt denumite F1; F2; F3.

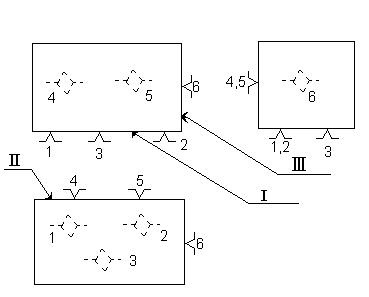

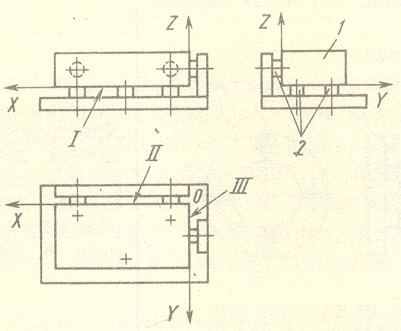

Luați în considerare părțile prismatice bazate pe o schemă teoretică

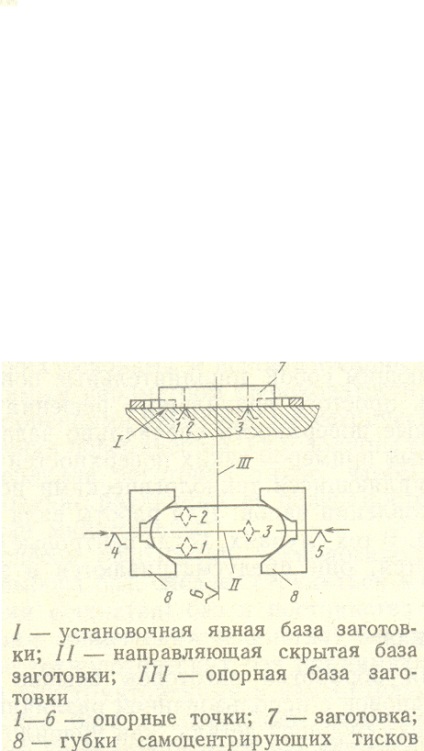

I, II, III - suprafață de bază
1,2,3,4,5,6 - puncte de pivot
I - plan inferior - tehnologie, montaj, baze clare privează 3 grade de mobilitate - mișcarea 1 și 2 de rotație.
II - partea stângă - este un proces, un ghid, o bază clară și răpește 2 grade de mobilitate - mișcarea 1 și 1 rotație.
III - extrema final - tehnologie, suport, neagă explicit primul grad de mobilitate - prima mutare
Nota: 1) pentru baza de montaj, se recomandă să ia suprafața cu cele mai mari dimensiuni; 2) pentru ghidare - cea mai mare lungime de suprafață

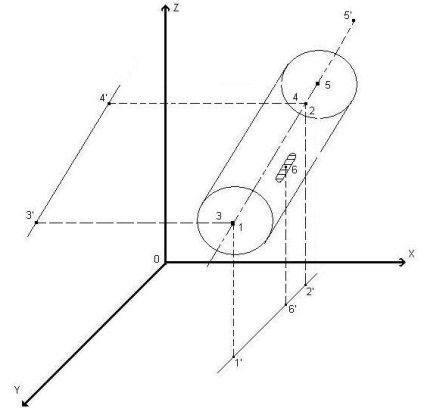

Luați în considerare bazarea elementului cilindric în sistemul de coordonate Oxyz
Pe axa piesei sunt cele patru puncte 1, 2, 3, 4, lipsindu piesa de prelucrat se deplasează de-a lungul axelor X și Z, și rotirea în jurul aceleași axe.
Punctul 5 este situat pe părțile de capăt, se deplasează și privează piesa de prelucrat de-a lungul axei Y.
Punctul 6 situat undeva pe suprafața piesei în care fălcile sunt prinse, sau au cheie și privează piesa de prelucrat cu posibilitatea de rotire în jurul propriei sale axe. Aceasta este o bază ascunsă.
I - detalii ale axei, este o tehnologie, dublă cale, o bază ascunsă.
II - end parte, este o tehnologie, suport, în mod explicit.
Al șaselea punct este undeva pe suprafața părții (în punctul de atașare al camelor), și este un proces, o referință, o bază ascunsă.

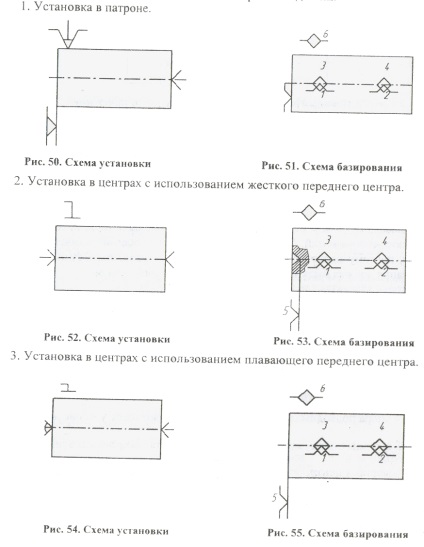

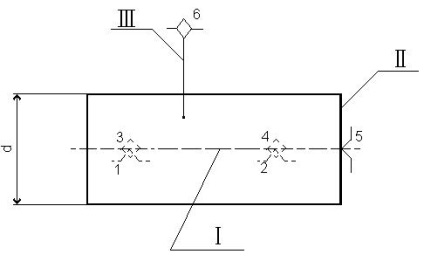

Să considerăm o piesă cilindrică bazată pe schemă teoretică
Recomandări pentru alegerea unei baze de date
În prima etapă a fost tratată de suprafață, care va continua să fie baze tehnologice și bazeze partea bazelor de proces de degroșare.
În următoarele aceste suprafețe este selectată ca bază:
1), care au o lungime suficientă și nu sunt prelucrate pe parcursul întregului proces.
2) Suprafețele trebuie să fie suficient de curate, netede, acestea ar trebui să fie abateri turnare și ștanțare. Acestea ar trebui să fie confortabil pentru acasă.
3) În cazul în care elementele nu sunt de o astfel de suprafață, cadrul dur pentru a lua de bază artificiale - un centru de găuri sau special făcute și suprafețe sau găuri, special tratate.
Evitați pe baze brute urme conector de timbru sau mucegaiuri, precum și reziduuri de sistem de suprimare a fasciculului. După prima operație, baza aspră ar trebui să fie înlocuite, dacă nu se poate ocupa de tot restul suprafeței în ceea ce privește aceste baze
Finisarea de bază selectate pe baza principiilor bazate pe:
Principiul constanței sau baza de date unității.
Este de a efectua toate operațiunile, cu excepția primului una din bazele.
2) Principiul combinării bazelor. Este adoptarea suprafețelor de bază tehnologice, care sunt, prin proiectare sau măsurare baze
Pentru localizarea mai precisă a suprafețelor relative între ele, să încerce să efectueze prelucrarea acestor suprafețe într-o singură setare, dar dacă acest lucru nu este posibil, se recomandă utilizarea principiului combinație de baze care pot reduce sau elimina eroare bazată în întregime.

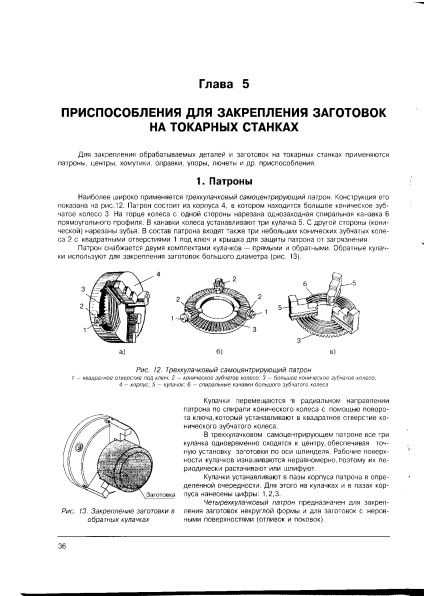

Exemple de sisteme și sisteme bazate pe plante

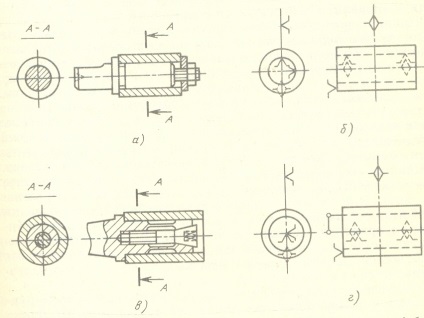

Montarea manșonului 4 pe neted (a, b) și bucșa (c, d) mandrină
5 Instalarea pe un plan și două găuri
Selectați unul sau mai multe răspunsuri corecte
Dând recoltarea poziția dorită în sistemul de coordonate ales numit:
Schema pe bază;
locație;
Baza.
2) La baza desemnării sunt:
tehnologie;
instalare;
inginerie;
Ghid.
3) Baza aparținând detalii și utilizate pentru a determina poziția mașinii este denumit:
măsurare;
Design de bază;
Design suplimentar;
tehnologie.
4) Baza sub forma marcajului riscurilor va fi:
suport dublu;
ascunse;
explicite;
măsurare.
5) Pentru a oferi imobilitatea piesei în sistemul de coordonate ales trebuie să fie aplicată:
a) 6 relații geometrice față-verso
b) 6 legături bilaterale cinematic
c) 6 legături bilaterale geometrice sau cinematice
6) Punctul de referință în dispozitiv se materializează:
a) elementele de acționare
b) elementele de prindere
c) închiderea forței
7) La operațiunile prima suprafață tratate, care vor fi în continuare:
a) baze de degroșare
b) bazele tehnologice
c) baze constructive
8) este selectat ca bazele de degroșare:
a) o suprafață care nu are o lungime suficientă și nu sunt prelucrate pe parcursul întregului proces
b) suprafața pe care nu trebuie să existe turnare și ștanțare pante
c) bază artificială - o gaură pivot sau special realizate și suprafețe sau găuri special tratate.
9) Principiul unității de baze este că:
a) pentru baza tehnologică de a lua de proiectare;
b) bază tehnologică nu se schimba pentru întregul proces de fabricație;
c) baza tehnologică pentru luarea bazei brute.
10) Bazele de combinare principiu vă permite să:
a) să elimine întemeindu eroare;
b) piesele tratate într-o singură setare;
c) asigură suprafețe de aliniere.
11) Care sunt principalele suprafața bazelor de construcție ale arborelui
12) Cu secvența de creștere a numărului de puncte de referință în baza:
a) cu dublă șină;
14) Suprafețele nu sunt prelucrate, sunt selectate ca baze ............:
