Tensiunea impartasim cu voi învățat de la un articol de divizor de tensiune. Hmm, este posibil să se împartă amperajul. În viața noastră de a împărtăși absolut totul. -). Să ne imaginăm un râu care are un debit foarte mare.
Acest flux de apa curge foarte repede! El spala pietre calea ei, pământ, copaci. Dar imaginați-vă că acest râu este situată aproape de casa ta. Un an mai târziu, cei doi vor spăla nafig casa ta!
Pentru a evita acest lucru, este necesar să se slăbească debitul râului, astfel încât era bine, flux foarte slab. Cum ar fi aici.
Dar cum se face? Și de ce nu am săpa un canal de mare pentru o mare parte din care curge prin ea apa. Și este o idee bună, nu-i așa?
Bancul tot acest miracol este că în fiecare viteză unică de apă de râu va fi mai puțin! În inginerie electrică și electronică toate la fel! River - se realizează, forța de curgere - este intensitatea curentului, lățimea râului - rezistență, tensiune - unghiul de înclinare al râului. Toate elementar și simplu!
Pentru a distribui curentul. avem nevoie de două rezistențe. Rezistența articolului, știm că rezistențele pot fi conectate în serie și în paralel. Într-o conexiune serie de rezistențe au picături fiecare rezistor de tensiune, astfel avem un divizor de tensiune. În paralel a rezistențe, vom obține un separator de curent. Să ne uităm la doar astfel de shemku a două rezistențe conectate în paralel:
Aceste două rezistențe pot fi înlocuite cu un singur rezistor. Rezistența totală este egală cu:
Tensiunea U între punctele A și B este considerat a fi comune pentru fiecare rezistență, așa cum avem aceste două rezistențe sunt conectate în paralel.
Deci, prin ele trebuie să curgă, de asemenea, curentul total de. Notă, în general, în tensiune de conexiune paralel de-a lungul rezistențe este aceeași, iar curentul va fi egal cu:
Cum putem determina ce curge curent nostru prin fiecare rezistor? Conform legii lui Ohm
Ceva clar? Pe scurt, nu te deranja. Pur și simplu pune, în cazul în care în loc de un rezistor de a conecta orice sarcină, cum ar fi un ventilator de la un computer, putem ajusta curent, și, prin urmare, de putere, de ieșire în paralel prin conectarea unui șir rezistor. Și ce anume, poti sa te uiti la formula. Aceasta se numește altoire. Să vedem ce practică este ceea ce.
Aici sunt două dintre rezistor noastre
Măsurăm valoarea rezistenței a primului rezistor gros. Cine nu-și amintește cum se face acest lucru, eu întreb aici.
Măsurăm valoarea a doua
Ne luăm amanunte bine-cunoscute și setați-l pe 12 Volt

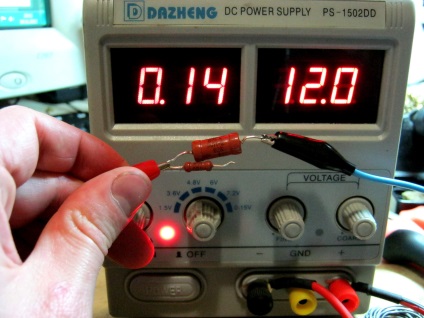

Noi Solder cele două capete ale rezistor și se măsoară intensitatea curentului în rezistor gros

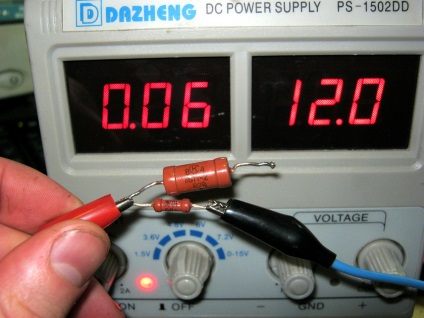

Măsurăm amperajul pe rezistor mic

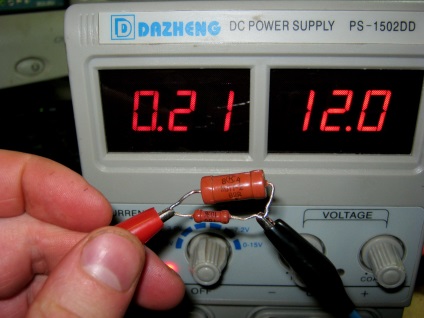

Noi le lipire în paralel și se măsoară intensitatea curentului în rezistor paralel
+ 0,14 = 0,06 20. Am 0.21 amperi. 0.01 - eroare instrumental.
Și să vedem dacă funcționează legea lui Ohm? Luați în considerare rezistor gros. Puterea noastră la eroarea de măsurare curentă a blocului este decent, dar este suficient pentru a lucra cu o astfel de unitate. Dar unii, noi toți să fie încă în măsură să verifice legea lui Ohm.
R = U / I = 12 / 0,14 = 85,7 ohmi. Și aici este 80,5 Precizie de 5 ohmi. Dar legea lui Ohm funcționează!
De aici concluzia:
1) O rezistență mai mică a fluxurilor mari de curent, deci puterea care cade pe o astfel de rezistență va fi mai mult. Prin urmare, toate rezistențe utilizate în circuit cu un stres decent și au o rezistență scăzută pentru a face mai mult, deoarece acestea sunt bine încălzite, adică disipa mai multă putere în zona înconjurătoare. Și că acestea sunt răcite rapid, împrăștiind zona lor ar trebui să fie mare. Există chiar și astfel de rezistențe mari, care disipa mai multă putere.
2) Intensitatea curentului de cele două rezistențe legate în paralel, este egală cu puterea actuală a primului rezistor plus puterea actuală a doua rezistor, după cum este necesar.
- divizorului de curent este important în circuitele ca un element de circuit pentru a conecta dispozitivul cu un curent nominal mai mic decât în circuit care curge.
- La valoarea rezistenței influențate de factori externi, cum ar fi temperatura. Modificarea în rezultatele de temperatură într-o rezistență divizorului de curent măsurabilă. Ca urmare a schimbării fluxului de curent prin ramura de circuit.
- Măsurarea valorilor curente mari. Se conectează cele două rezistență. Printr-un singur ruleaza aproape toate curentul prin al doilea - un mic curent (miliamperi). Măsurat de curent prin intermediul a doua rezistență. Apoi, se calculează curentul totală.
- sarcina nominală se conectează la ramura divizorului de curent ar trebui să fie 100-1000 de ori mai mică decât separatoare de rezistență. În caz contrar, circuitul divizor va funcționa corect.
- Curentul activ de circuit rezistență compas reduce eficiența.
- Este recomandabil să se utilizeze rezistențe de precizie. Acest lucru crește precizia, dar crește costul.
