Dezasambleze laptop Lenovo IdeaPad S9e / S10e / S10.
avertisment
scule
Înainte de a începe demontarea, trebuie să faceți următoarele:
1. În primul rând, opriți alimentarea sistemului și toate dispozitivele periferice.
2. Deconectați unitatea de alimentare de la sursa de curent alternativ de alimentare și toate cablurile și cablurile de semnal a sistemului.
3. Pune-laptop-ul pe o suprafață plană.
4. Scoateți bateria.

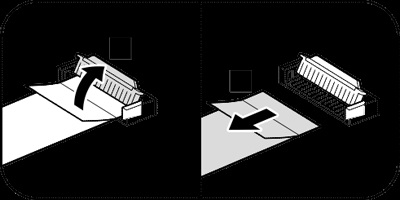

NOTĂ: Unele cabluri în laptop-uri IdeaPad S9e, S10e și S10 sunt conector samofiksiruyuschiymsya. Pentru a accesa, aveți nevoie pentru a alege de blocare, așa cum se arată în imagine:
NOTĂ: Utilizați numai producătorului enumerate în lista de piese de schimb a bateriilor. Orice alții se pot aprinde sau exploda.
1. Glisați capacul bateriei în poziția deschisă.
2. Glisați dispozitivul de blocare a bateriei în poziția deschisă.
3. Țineți încuietoarea și glisați compartimentul bateriei în direcția indicată de o săgeată.
Scoateți ușa compartimentului pentru WAN fără fir placa de retea / SIM-card.
1. Glisați ușa compartimentului pentru cartela SIM / WAN în poziția deschisă.
2. Scoateți ușa compartimentului cartelei SIM / WAN în direcția indicată de o săgeată.
1. Ori suportul cartelei SIM în direcția indicată de săgeată.
2. Scoateți suportul cartelei SIM.
Scoateți hard disk.
1. Slăbiți șuruburile din partea inferioară a capacului șasiului.
2. Scoateți partea inferioară a capacului de cabinet.
NOTĂ: Slăbiți șuruburile care fixează capacul, dar nu le elimina.
3. Pentru modelul IdeaPad S10. scoateți șurubul care fixează suportul hard disk. Pentru modelele IdeaPad S9e și S10e. săriți peste acest pas.

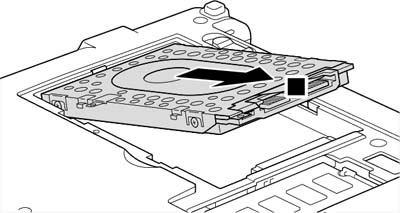

4. Scoateți modulul hard disk de golf.
Scoaterea modulului de memorie.
1. Ori în părți opuse ale clapetele de pe ambele părți ale sloturile DIMM pentru modulul de memorie iese.
2. Scoateți modulul de memorie DIMM în direcția indicată de o săgeată.
Scoaterea unui card PCI Express Mini (modelul IdeaPad S10)
1. Deconectați cele două cabluri de antenă de la placa PCI Express Mini Card, indiscrete-le conector vrac sau antena cu degetele.
2. Scoateți cele 2 șuruburi de argint care fixează placa PCI Express Mini.
3. Scoateți slotul PCI Express Mini a cardului.
Scoateți zona de sprijin pentru mâini.
1. Scoateți cele 4 șuruburi negre de pe partea inferioară a corpului navei.

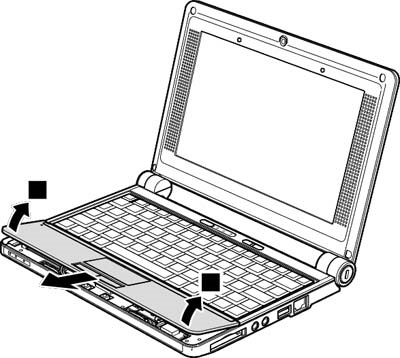

2. Întoarceți laptopul și ripodnimite colțurile exterioare ale palmrest.
3. Glisați palmrest spre exterior.
4. Deconectați cablul.
5. Ridicați opritorul buclei.
6. Deconectați cablul panglică.
7. Scoateți zona de sprijin pentru mâini de caz.
8. Întoarceți de sprijin pentru mâini și ridicați autoblocant clema conectorului din spatele său.
9. Trageți cablul panglică din conector.

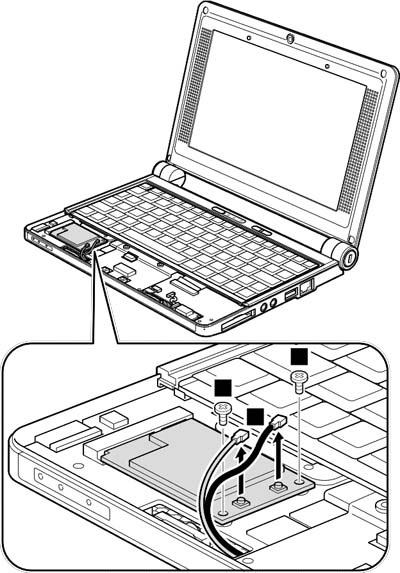

Scoaterea cardului PCI Express Mini fără fir LAN (WLAN).
1. Deconectați cele două cabluri de antenă de la placa WLAN eliberand degetele sau conector de antenă.
2. Scoateți cele 2 șuruburi care placa WLAN de argint.
3. Scoateți placa WLAN din conectorul.

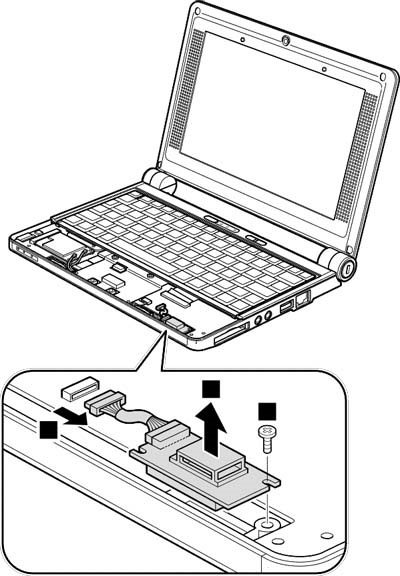

Scoateți modulul Bluetooth și cablul Bluetooth.
1. Scoateți șurubul de fixare 1 de argint carte Bluetooth.
2. Deconectați cablul Bluetooth.
3. Scoateți modulul Bluetooth din dispozitiv.
3. Deconectați cablul de la placa de bază Bluetooth.

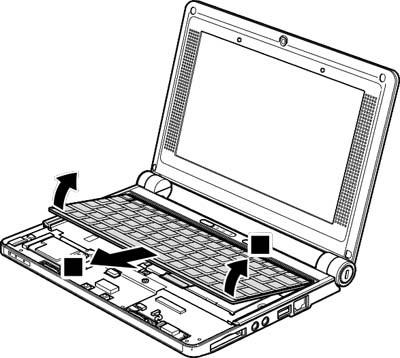

1. Porniți laptopul 1 și deșurubați șurubul de fixare negru din partea inferioară a carcasei tastaturii.
2. Întoarceți laptopul și deșurubați șuruburile 2 de argint de la panoul superior.
3. Ridicați bucla de blocare a tastaturii.
4. Deconectați cablul tastaturii panglică.
5. Ridicați colțurile de jos ale tastaturii.
6. Glisați tastatura în direcția indicată de săgeată și îndepărtați.
Scoateți cadrul tastaturii.

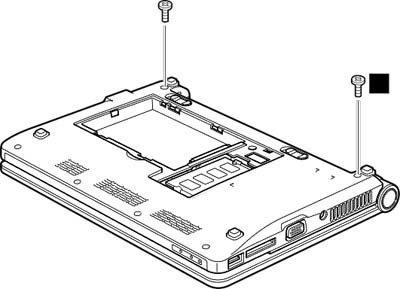

1. Flip laptop și scoateți cele 2 șuruburi negre care fixează tastatura din partea de jos a corpului de cadru.
2. Scoateți capacul 2 șuruburi de argint pe balamalele afișajului și scoateți șuruburile.
3. Întoarceți laptopul și scoateți cele 4 șuruburi negre care fixează cadrul tastaturii.
4. Slăbiți căptușeala balamalele afișajului.
5. Scoateți cadrul tastaturii în direcția indicată de săgeată.
Scoateți ventilatorul, memoria volatila-baterie și placa de bază.
1. Scoateți șurubul de fixare a modulului de răcire.
2. Îndepărtați banda bandă adezivă pe cablu.
3. Ridicați dispozitivul de blocare a conectorului cablului.
4. Deconectați cablul ventilatorului.
5. Deconectați 4 cablurile de la placa de baza (modelul IdeaPad S10). Pentru modelele IdeaPad S10e S9e și deconectați cablul 3.
6. Scoateți șurubul care fixează placa de bază de argint 1.
7. Ridicați marginea stângă a plăcii de bază.
8. Scoateți placa de bază cu modulul de răcire în direcția săgeții (stânga).
9. Întoarceți placa de bază și scoateți cele 3 șuruburi care fixează modulul de răcire de argint.
10. Deconectați cablul ventilatorului.
11. Scoateți modulul de răcire.
12. Slăbiți memoria nergonezavisimoy bateriei e.
13. Deconectați cablul bateriei.
1. Scoateți difuzoarele din carcasa împreună cu cabluri.

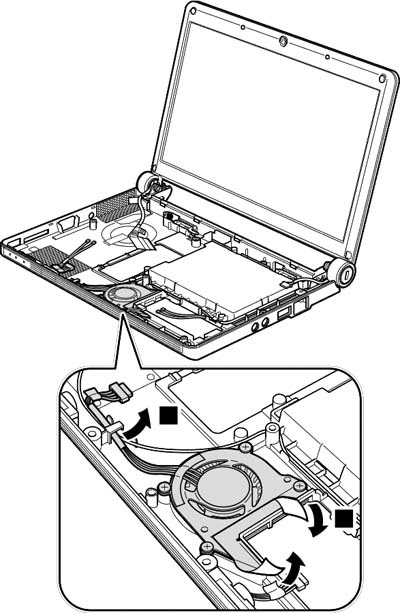

Scoateți al doilea modul ventilator (modelul IdeaPad S10).
1. Scoateți cablurile ventilatorului din canelurile din spate.
2. Îndepărtați banda bandă adezivă.
3. Scoateți cele patru șuruburi de argint care fixează modulul ventilatorului.
4. Scoateți modulul ventilatorului de pe dispozitiv.
Scoateți modulul monitorului LCD (pentru IdeaPad S10e S9e și modele).
1. Scoateți cablurile din sloturile de pe panoul de jos.
2. Scoateți cele 2 șuruburi care dețin balamalele afișajului de argint.
3. Scoateți unitatea monitorului din dispozitiv.

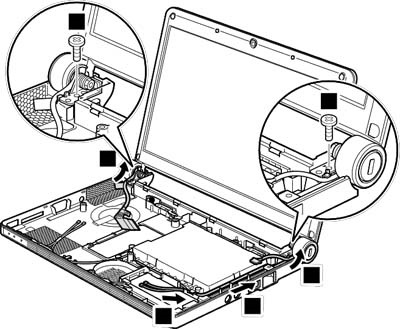

Scoateți modulul monitorului LCD (modelul IdeaPad S10).
1. Trageți cablul monitorului LCD, camera web și antena WAN fără fir din sloturile de pe panoul de jos.
2. Scoateți cele 2 șuruburi care dețin balamalele afișajului de argint.
3. Scoateți unitatea monitorului din dispozitiv.

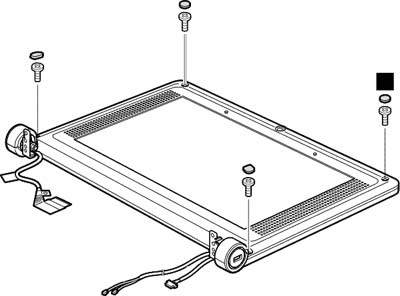

Scoateți rama ecranului LCD.
1. Scoateți cele 4 șuruburi cu cap de fixare rama ecranului LCD.
2. Scoateți șurubul de fixare cadru argint ecran LCD șurub 4 (inițial sus și apoi de jos).
3. Deblocați zăvorul pe cadrul perimetrului.
4. Scoateți rama ecranului LCD.

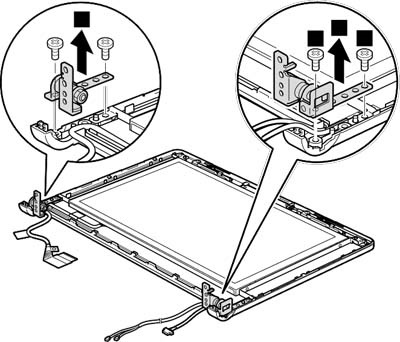

Scoateți bucla monitorului.

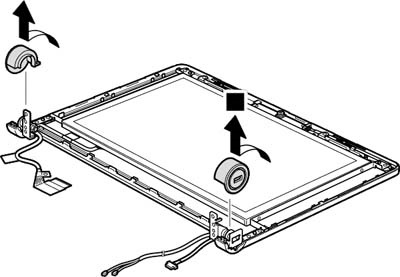

1. Scoateți buclele monitorului ornamental.
2. Scoateți șurubul de fixare 4 bucle monitor noctilucent (2 pe fiecare parte).
3. Scoateți balamalele afișajului.
Scoateți panoul LCD și cablul LCD
1. Îndepărtați banda bandă adezivă pe cablul monitorului LCD.
2. Scoateți panoul LCD.
3. Scoateți șurubul de fixare 4 suporturi panou LCD noctilucent (2 pe fiecare parte).
4. Scoateți clemele panoului LCD.
Pentru modelele IdeaPad S9e și S10e:

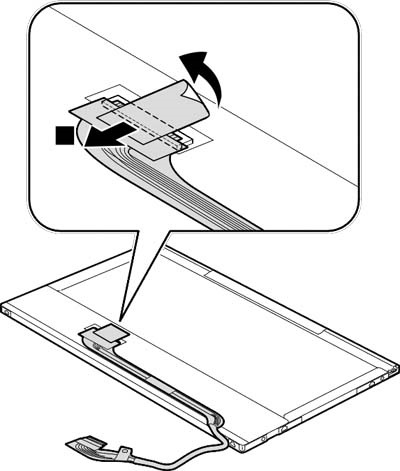

5. Întoarceți panoul LCD. Peel o fâșie de bandă adezivă pe conectorul de cablu al monitorului LCD.
6. Desprindeți cablul afișajului de pe suportul adeziv.
7. Deconectați cablul monitorului LCD.
Pentru modelul IdeaPad S10:
panoul LCD 5.Perevernite. Peel o fâșie de bandă adezivă pe conectorul de cablu al monitorului LCD.
6.Otsoedinite monitor LCD prin cablu.

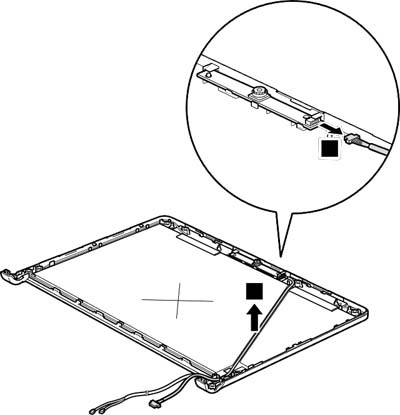

Scoateți camera Web, camera web și monitor LCD de acoperire prin cablu (pentru IdeaPad S10e S9e și modele).
1. Trageți cablul camerei web din sloturile de pe capacul afișajului.
2. Deconectați cablul de la modulul de camera web.

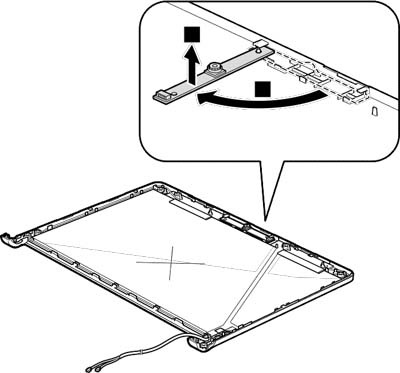

3. Rotiți modulul webcam în direcția indicată de săgeată.
4. Scoateți modulul de camera web.
Scoateți camera Web, camera web și capacul de cablu monitor LCD (modelul IdeaPad S10)
1. Trageți cablul camerei web din sloturile de pe capacul afișajului. Notă: Cablul este fixat cu bandă bilaterală.
2. Deconectați cablul de la modulul de camera web.
3. Rotiți modulul webcam în direcția indicată de săgeată.
4. Scoateți modulul de camera web.
Dezasamblarea este completă. Asamblarea în ordine inversă.
