În conformitate cu standardul internațional, rezistența rezistorului este marcat ca fiind benzi colorate. Etichetarea cu trei benzi de utilizate pentru rezistențe la termen de 20%, cu patru dungi - cu o precizie de 5% și 10%, cu cinci - până la 0,005%. La adăugarea a șasea benzii de marcare apare coeficientul de temperatură rezistor de rezistență (TCR).
Culoare de codificare rezistențe cu 3 bare.
Culoarea primelor două benzi este primele cifre de rezistență. A treia banda este multiplicatorului ca o putere de zece, pentru care este necesar să se multiplice numărul format din primele două cifre. rezistoare de precizie cu 3 benzi - 20%.
De asemenea, se calculează rezistența la 3 și 4-benzi pot fi rezistoare cu formula:
- R - rezistență în ohmi.
- A - prima bandă de culoare.
- B - culoarea celei de a doua bandă.
- C - culoarea celei de a treia banda.
rezistențe cu coduri de culori cu 4 benzi.
Culoarea primelor două benzi este primele cifre de rezistență. A treia banda este multiplicatorului ca o putere de zece, pentru care este necesar să se multiplice numărul format din primele două cifre. Cea de a patra banda indică rezistor de precizie în procente. Poate fi de aur sau argint de culoare, ceea ce înseamnă o toleranță de 10% sau 5%, respectiv.
Figura de mai jos prezintă un exemplu de un rezistor de codificare culoare tabel cu 2,2M rezistență # 937 (MEGA) și o toleranță de 10%.
rezistențe cu coduri de culori, cu 5 baruri.
Culoarea este primele trei benzi de cifre de rezistență. Cea de a patra banda indică multiplicatorului ca o putere de zece la care este necesar să se multiplice numărul format din primele trei cifre. A cincea banda este rezistor de precizie în procente.
De asemenea, se calculează impedanța de 5 și 6 benzi rezistori poate fi în conformitate cu formula:
R = (100A + 10B + C) 10 D
- R - rezistență în ohmi.
- A - prima bandă de culoare.
- B - culoarea celei de a doua bandă.
- C - culoarea celei de a treia banda.
- D - culoarea celei de a patra banda.
Figura de mai jos prezintă un exemplu de culoare tabel de codificare rezistor 6.25K rezistor # 937 (kilogram), și o toleranță de 5%.
rezistențe cu coduri de culori cu 6 benzi.
Culoarea este primele trei benzi de cifre de rezistență. Cea de a patra banda indică multiplicatorului ca o putere de zece la care este necesar să se multiplice numărul format din primele trei cifre. A cincea banda este rezistor de precizie în procente.
De exemplu, dacă o rezistență de 1 MQ rezistor și un coeficient de temperatură de 50 ppm / ° C, apoi o modificare a temperaturii de un grad Celsius, rezistența rezistorului se va schimba nu este mai mare decât 50Ω.

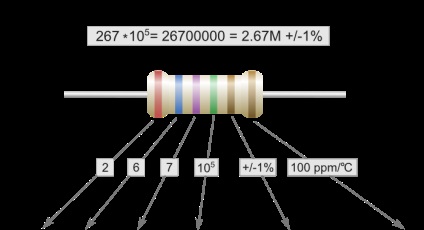

Figura de mai jos prezintă un exemplu de un rezistor de codificare culoare tabel cu 2.67M rezistență # 937 (MEGA), toleranță 1% și un coeficient de temperatură de 100ppm / degC.
