Cabluri cu fibre optice sunt utilizate pentru transmisia de date de mare viteză într-o varietate de industrii, în special în domeniul telecomunicațiilor. Dar ceea ce este exact un cablu de fibră optică? Cum funcționează? Așa cum este conceput? În acest articol vom încerca să dea răspunsuri la toate aceste întrebări.
Ce este cabluri de fibră optică?
În general, cabluri de fibră optică nu sunt mult diferite de alte tipuri de cabluri. Cu excepția faptului că datele nu sunt utilizate în energie (electroni), și de lumină (fotoni). Fibră optică de transmitere a datelor - este un termen general care se referă la transmiterea de informații sub formă de lumină.
Cum sunt cabluri de fibră optică?

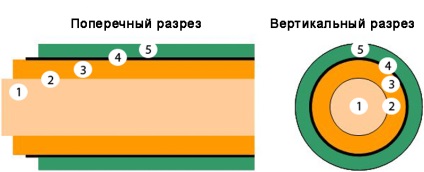

În centrul miezului de cablu de fibră optică este compus din sticlă de cuarț sau fibre de material plastic. Este această bază servește ca conductorul principal de lumină în interiorul cablului. Intre miezul de cablu și placări său este un alt strat numit „graniță» (strat limită). Ea servește pentru a reflecta lumina. indicele de reflexie a luminii (indice de refracție) afectează în mod direct viteza de transmisie fasciculului de lumină.
Următorul este un înveliș de bază în sine, care servește, de asemenea, ca un conductor de raze de lumină, dar are un indice de reflexie mai mic decât miezul. Carcasa acoperă următorul strat, numit un „tampon» (buffer). Funcția sa este de a preveni formarea de umiditate în interiorul miezului și placare.
În fine, ultimul strat - învelișul exterior al cablului, care protejează cablul împotriva deteriorării mecanice.
Ca fibra optica cabluri transmite razele de lumină?
Pentru transmisia de date prin fibră optică, semnalul electric de intrare este convertit la un puls de lumină cu ajutorul unui convertor special optică,. După aceea, fasciculul de lumină începe să se miște de-a lungul cablurilor. Punctul final al fasciculului lor traseu intră în convertorul optoelectronică, unde este transformat în semnale electronice.
Diferite tipuri de cabluri de fibre optice au un diametru diferit de miez. Core cu un diametru mare poate transmite mai multă lumină. cabluri de fibră optică poate fi îndoit, dar asigurați-vă că cablul nu este îndoit prea mult, pentru că, în acest caz, transmiterea de raze de lumină poate fi rupt în interiorul cablului.
Care sunt diferitele tipuri de cabluri de fibră optică?
Există mai multe tipuri de cabluri de fibră optică. le ia în considerare.
Fibrele multimod cu profil pas-index (fibra multimod, cu un indice de refracție pas)
cabluri multimod cu un indice de refracție în trepte sunt cele mai simple, cabluri de fibră optică. Ele constau dintr-un miez de sticlă având un indice constant de reflexie. Acest tip de cablu poate transmite simultan mai multe fascicule care sunt reflectate cu diferite intensități și au trecut într-un model de serpentină. Cu toate acestea, indicele de reflexie rămâne constantă.
Datorită faptului că razele sunt refractate de mai multe ori la unghiuri diferite, rata de transfer scade. Cablurile de acest tip furnizează o lățime de bandă de până la 100 MHz și poate transmite semnale la o distanță de 1 kilometru. Diametrele miezurile cablurilor de acest tip sunt, de obicei 100, 120 sau 400 pm.
Fibrele multimod cu indice gradata (fibra multimod cu indice de refracție gradient).
Ca și în tipul anterior de cablu, cablul poate transmite simultan mai multe semnale, dar semnalele nu sunt refractate în interiorul zig-zag de fibre, precum și o traiectorie parabolica, care poate crește în mod semnificativ rata de date. Pe de dezavantaj aceste cabluri pot fi o valoare mai mare. Cabluri de acest tip sunt utilizate în mod obișnuit pentru construirea de rețele de date de mare viteză.
Diametrele miezului: 50 pm, 62,5 pm, 85 pm, 100 pm, 125 pm, 140 pm.
Fibrele singlemode (cabluri singlemode)
cabluri din fibre optice monomod au un diametru foarte mic al miezului și poate transmite un singur semnal simultan. Lipsa de refractie are un efect pozitiv asupra datelor de viteză și distanță. Cabluri Single-mode sunt destul de scumpe, dar oferă performanțe excelente de lățime de bandă și de transmisie de date interval, până la 100 (Gbit / s) kilometri.
Care sunt avantajele utilizării cablurilor de fibră optică?
Comparativ cu cablu de fibra optica convenționale oferă avantaje, cum ar fi:
• Rezistența la interferențe radio și supratensiunile
• Niveluri crescute de rezistență
• transmisia de date de mare viteză pe distanțe lungi
• Imunitate electromagnetică
• Compatibil cu alte tipuri de cabluri
