Vă mulțumim pentru achiziționarea unui nou casca SHOEI. Acest ghid conține informații importante cu privire la regulile de tratament cu casca. Vă rugăm să citiți cu atenție acest manual înainte de a utiliza casca, și salvați-l consilieze posibilitatea în viitor.

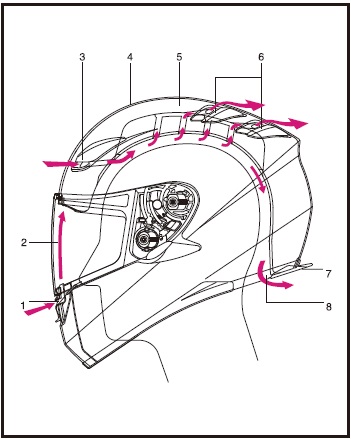

sistem de ventilație
- Partea inferioară a supapei de admisie a canalului de aerisire
- împotriva condensului sistem de ventilație lentile
- Canalul de admisie aerisitor superior
- coajă
- șoc absorbant de căptușeală
- Supapa de evacuare aerisire superioară
- Kiel III
- Supapa de evacuare inferioară a canalului de aerisire
împotriva condensului sistem de ventilație lentile
Kiel «coada» Coada Fin 3
Partea inferioară a supapei de admisie a canalului de aerisire

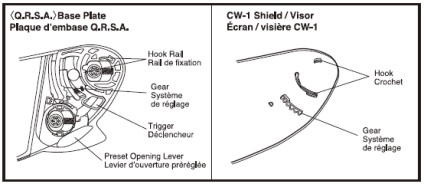

Sistemul de auto-reglare rapidă (engl Quick Release autoreglaj -. Q.R.S.A.)
Pentru a vă asigura că sistemul de deschidere și închidere lină și în timp util folosit .. Q.R.S.A oferind un scut de contact strans fata / vizor cu o fantă pentru sticla în detrimentul plin de închidere cu acțiune dublă a plăcii de bază.
Demontarea și montarea vizorului
Pentru a scoate / instala viziera:
- Vizorul deschis în sus până când se oprește, așa cum se arată în figura (1).

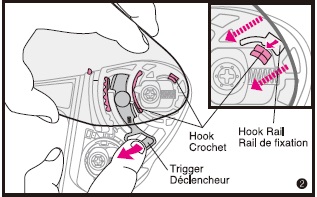

- Trageți maneta pentru a elibera conexiunea și scoate cârligul din cârligul de ghidare în direcția prezentată în figura (2). Urmați aceiași pași pentru a îndepărta cea de a doua parte a vizorului.
Pentru a instala vizor:
- Așezați vizorul într-o poziție complet deschisă și introduceți cârligul în cârligele de ghidare așa cum se arată în figura (3)
- Faceți clic pe o zonă evidențiată în ilustrația de mai jos cu un cerc roșu în figura (4) până când se fixează. Urmați aceiași pași pentru a instala cea de a doua parte a vizorului. Asigurați-vă că cârligele și transmisia sunt corect și în siguranță, în loc. În caz contrar, vizor poate cădea.
Priotkryvaniya mecanism preventiv și viziera mecanism de blocare
Mecanismul preventiv priotkryvaniya SHOEI este un drept de proprietate, utilizarea sa face posibilă evitarea sau eliminarea aburirii vizieră / vizieră folosind forța vânt din față în timpul deplasării, condensarea este absorbită în mod eficient cu minim priotkryvanii scut / vizor.
Mișcarea necesară poate efectua cu ușurință o pârghie de glisare, așa cum se arată în figura B, în jos din poziția standard prezentată în figura A. Când maneta este ridicată, așa cum se arată în figura C, scut / vizieră este blocat pentru a preveni deschiderea accidentală în timpul mersului sau când se încadrează .
* Se efectuează deschiderea sau închiderea scutului / vizieră, care deține maneta în poziția normală, așa cum se arată în Figura A.
* În cazul unui accident de paza / vizor poate fi deschis chiar și în cazul în care un sistem de blocare, unele mai mult efort în cerere.
Explicarea instalare a plăcii de bază și observații importante
- După curățarea sau înlocuirea scutului placa de bază închidere / vizor și să se asigure că scutul / vizor se potrivește în suportul corespunzător în corpul căștii. Dacă există un decalaj, pentru a regla și a elimina decalajul, deoarece prezența diferenței poate fi un vânt din față circulație sau apariția zgomotului în timpul mersului.
- Pentru strângerea îmbinărilor cu șurub folosiți o șurubelniță Phillips nr.2. Țineți mașina în poziție verticală și continuați cu precauție. Când utilizați șurubelnița dimensiunea greșit sau o șurubelniță electrică, capul șurubului poate fi deteriorat. În cazul unui astfel de „accident“ este folosit pentru a înlocui șurubul autentic din aluminiu. Dacă șurubul este prea strâns, se poate rupe. (Cuplul recomandat forță la înșurubare: 80 cN * m sau aproximativ 8 kgf * cm)
Componente detașabile termocolant
Căștii numai cu componente stabilite ale căptușelii interioare. Elementele unui strat absorbant de șocuri interne trebuie să fie instalat în mod corespunzător în întregime ea lui.
Toate componentele de captuseala interioara a căștii folosite pentru acest model sunt detașabile, ele pot fi spălate manual sau folosind o mașină de spălat automată. La demontarea și montarea componentelor căptușelii absorbant de șoc verifica cu un model în ilustrația de mai sus.
Dimensiunile componentelor de șoc absorbant de linie pot varia. La înlocuirea componentelor individuale necesare pentru a se asigura că acestea sunt mărimea potrivită pentru casca.
Dimensiunile standard de tampoane (pentru produsele ECE R22)
* Modelul și specificațiile pot varia în funcție de țară și regiune

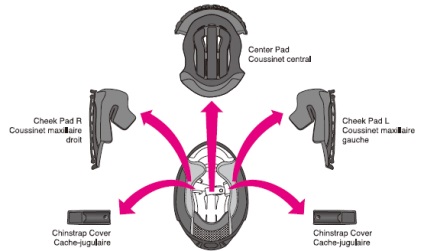

Scoaterea pieselor interioare
3 Desfaceți butoanele de fixare și trageți podschechnye extensii de pe ambele părți
Apoi trage porțiune (A) și (B) a benzii în partea inferioară a bracket adaptorului podschechnoy podschechnoy nastavki. Extensiile Podschechnye de pe ambele părți sunt eliminate în același mod.
Înlăturarea capacului jugulară
După îndepărtarea podschechnoy adaptorului unbuckle capac de protecție jugulară zăvor și descoperi o curea de bărbie.
Scoaterea pad centrale
Unbuckle catarama cu 2 butoane situate în partea din spate a căștii și scoateți tamponul central.
Trageți partea frontală a panoului central al benzilor de blocare, așa cum este ilustrat în Figura 6.
Instalarea componentelor cu un absorbant de șoc căptușeală interioară moale
Instalarea tampoane centrale
Slide și inserați forend în decalaj între paranteze, se deplasează treptat dintr-o parte în alta, așa cum se arată în figura 8.

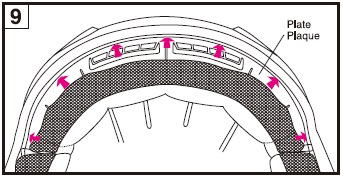

Asigurați-vă că cureaua este fixată pad centrală, așa cum se arată în figura 9.
Butonul de fixare două butoane amplasate în planșa central din spate.
Puncte-cheie la manipularea componentelor interne
- Pentru cataramă și desfăcând elementele de fixare urmează confiscarea aproape cataramei și continuați cu precauție. Cu butoane pentru a se incheie clic.
- Componentele interne Se spală manual. Dacă utilizați o spălare într-o mașină de spălat automată, așezați componentele de linie într-o pungă cu ochiuri înainte de spălare. Utilizați numai apă pentru spălare, și apoi șterge-o parte uscată prosop și se lasă la umbră să se usuce. Pentru a se umezi sectorul căptușeală de absorbție a șocurilor de biogubki folosind o cârpă umezită cu apă sau o soluție neutră de detergent. Nu folosiți acetonă, benzen, solvenți și alți detergenți puternici similare.

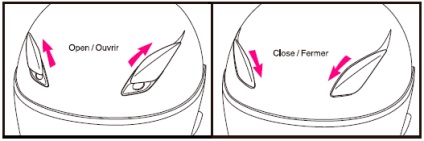

Înlocuirea componentelor superioare ale sistemului de ventilație
Când poarta stabilită la poziția de mijloc, introduceți capătul unei șurubelnițe Phillips, o pânză subțire înfășurat în spațiul liber dintre obturatorul și baza de expunere, așa cum se arată în figura (1) și glisați-l înainte să ridice și să scoateți șurubul din baza supapei.
Scoateți șurubul și introduceți o șurubelniță, înfășurat într-un țesut moale, în spațiul liber dintre poarta și mantaua, acționând cu precauție pentru a nu deteriora coajă, apoi ridicați și scoateți supapa de bază, așa cum se arată în figura (2).
* În timp ce lucrează, continuați cu precauție, pentru a nu deteriora design-ul grafic pe casca.
Înainte de a instala o nouă bază de supapă, elimina toate urmele de adeziv de pe etichetele și toate poluarea și asigurați-vă că toate suprafețele sunt complet curate. Îndepărtați folia protectoare de pe acoperirea adezivă pe verso a bazei de diapozitive. Aliniați orificiul oval și orificiul șurubului pentru montarea găurile corespunzătoare din coajă și o conexiune sigură cu șurub de conectare, așa cum se arată în figura (3).
Comentarii:
Mai departe cu prudență pentru a preveni deteriorarea extragerea șurubului. Odată ce șurubul este instalat, acesta nu poate fi scos și reutilizate. Demontarea componentelor sistemului de ventilație este permisă numai pentru înlocuire.
NB: Pentru a salva proprietățile de protecție ale căștii nu este permis plictisitor de găuri suplimentare pentru montarea componentelor sistemului de ventilație.
Canalul de admisie aerisitor superior

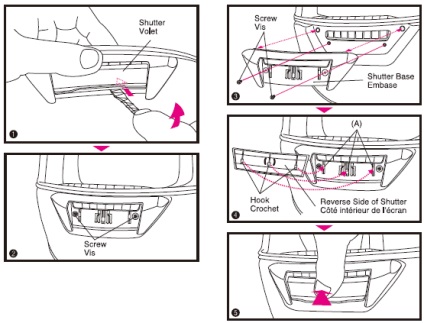

Înlocuirea supapei de aerisire inferior
Plasarea unei șurubelnițe în poziție centrală, inserați Phillips intepatura șurubelniță înfășurat pânză în spațiul liber dintre obturatorul și baza de expunere, așa cum se arată în figura (1). Apoi ridicați șurubelnița și scoateți șurubul. Pentru a elimina închiderea bazei 2 îmbinările prin șuruburi slăbite.
* În timp ce lucrează, continuați cu precauție, pentru a nu deteriora design-ul grafic pe casca.
Înainte de a instala o nouă bază de supapă, elimina toate urmele de grasime, suport adeziv și alți contaminanți și asigurați-vă că suprafața cojii este complet curat. Alinierea 2 bazată pe deschiderea obturatorului cu găuri pentru șuruburi și mantaua șurub.
* Continuă cu atenție, nu strângeți îmbinările cu șurub prea tare.
* Asigurați-vă că obturatorul este complet așezat pe bază de supapă, iar între ele nu există nici un decalaj.

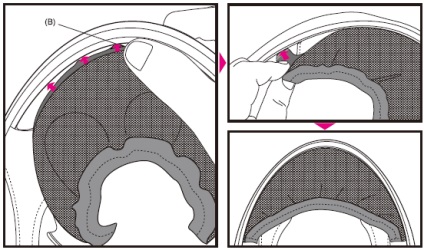

jaluzele Instalarea bărbie
bărbie obturator previne turbulențele fluxului de aer în zona bărbiei. Pentru a instala această componentă, aliniați cureaua cu partea centrală a frontului central al căștii și introduceți bara în spațiul (B) între mantaua și căptușeala de amortizare a șocurilor, iar apoi se angajeze pe ambele părți ale curelei. Pentru a scoate declanșatorul bărbie, trageți mai întâi cureaua obturator central de bărbie, apoi trageți ambele porțiuni laterale ale benzii.
Nu țineți niciodată pe greutate casca, apucând-o pentru piesele, în caz contrar componentele casca pot fi deteriorate sau rupte, iar casca poate cădea.

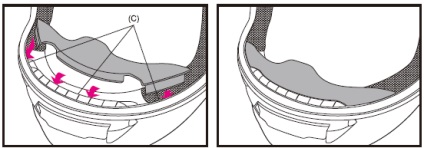

Instalarea Clipper de respirație
În cazul în care SHOEI motocicleta casca echipat cu respirație de închidere, acesta poate fi instalat în spațiul dintre (C) între mantaua și căptușeala de absorbție a șocurilor.
Nu țineți niciodată pe greutate casca, apucând-o pentru piesele, în caz contrar componentele casca pot fi deteriorate sau rupte, iar casca poate cădea.
avertismente
- Înainte de a purta o cască, asigurați-vă că toate conexiunile și elementele de fixare de pe ecran pentru față / vizor fixat în poziție și fixat.
- Pentru a curăța fața scut / vizor și componente ale sistemului de ventilație folosi o soluție de detergent neutru, după spălare bine clătiți și ștergeți părțile să se usuce cu o cârpă moale. Nu folosiți niciodată acetonă, benzină, solvenți și alți astfel de agenți puternici.
- Nu folosiți niciodată o cască fără un set specific de părți ale șocului interior tampoane și benzi de protecție, curea de bărbie absorbind!
