fundație solidă trebuie să fie consolidate pentru a transporta o deformare bună și alte sarcini. În mod ideal, barele de armare trebuie să lucreze la întindere și betonul trebuie să își asume sarcinile de compresiune. În acest caz, dacă sunteți de auto-erect structura suport banda pentru casa, trebuie să calculeze nu numai amestecul de beton, așa cum va fi necesară armare se bazează pe fundații benzi. În acest articol vă va învăța cum să alegi accesoriile potrivite, precum și modul de a calcula suma necesară pentru construirea materialului.
Care este cantitatea de armare pus în fundație?
Pentru o mai mare claritate pentru calculul produselor cititoare de armare se va face pe un exemplu de bază de bandă cu următorii parametri: înălțime 600 mm, latime 400 mm panglica.
aria secțiunii transversale a benzii, în acest caz, va fi egal cu 600 * 400 = 240000 mm.2. Având în vedere aceste date, se determină numărul de tije de armare, prin care armatura longitudinala este format substructură. În calcule Puteți utiliza tabelul de mai jos. Este necesar să se traducă milimetri pătrați în centimetri pătrați, iar numărul rezultat este apoi înmulțit cu 0,001. Aceasta este 240000 mm.2 vezi 2 = 2400, 2400 vezi 2 * 0,001 = 2.4 vezi 2.
După ce a primit fundația benzii de armare de date ale parametrilor de calcul trebuie efectuate cu ajutorul literaturii de specialitate. Ghidul pentru proiectarea elementelor de armare „clădiri din beton monolit“ a indicat că în cazul în care o parte de bază este mai mare de 3 metri, este permisă să utilizeze tije a căror diametru este de 12 mm sau mai mult de armare. Și pentru a încărca atribuite structurii de susținere, este distribuit mai uniform, este necesar să se creeze două centurii de armare, care va conține două secțiuni de armare tija de mai sus.
În cazul în care cadrul de armare nu depășește o înălțime de 800 mm, diametrul minim al produselor de armare transversale nu trebuie să fie mai mică de 6 mm și mai puțin de un sfert din diametrul barelor longitudinale. În acest caz, în cazul în care șasiul 800 de milimetri de mai sus, calculul de armare trebuie efectuată ținând cont de produsul diametrul minim de 8 mm, la armături metalice.
Calculul și selectarea produselor pentru consolidarea structurilor placa purtătoare se realizează pe același principiu. Numai fundamentul ariei secțiunii transversale, în centimetri pătrați, se înmulțește cu numărul de bare longitudinale de armare. Și cum să-și petreacă calculul de armare pentru baza columnare? Puteți utiliza barele de secțiune de 10-12 mm. Pentru polii, cu un diametru mai mic de 200 milimetri și destul de trei tije. Dacă buclate crește diametrul, crește și numărul de produse necesare de armare. Smooth armătură de șase milimetri este util ca liant pentru tije verticale.

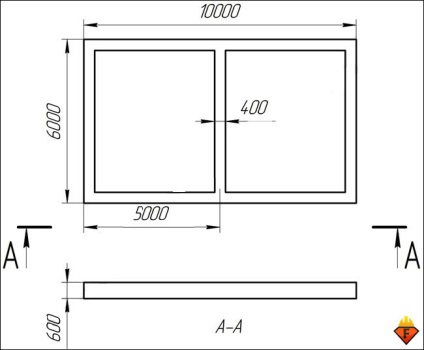

Cu structura portantă autoperpetueze este foarte important pas este de a efectua calculul cât mai precisă a produselor de armare înainte de achiziționarea lor. În exemplele care urmează, calculul este prezentat pentru produsele de armare columnar, benzi de plăci și structura de susținere, baza este luat casa 10 x 6 metri.

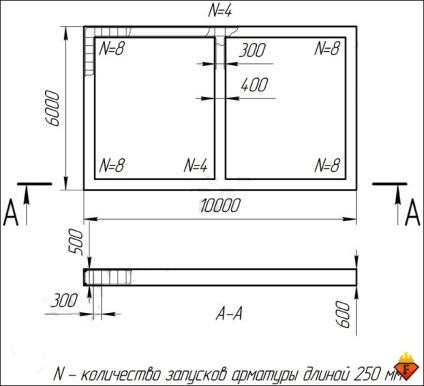

Calcularea numărului de fitinguri sub picior de benzi
Lungimea totală a bazei va fi egal cu * 2 + 10000 (6000-2 * 400) * = 35600 mm. sau 35,6 metri. Lungimea totală a armăturii longitudinale a produselor va fi 35.6 * 4 + 10 = 152,4 metri la înregistrarea numărului total de porniri armatura lungime totala de 10 m. (40 * 250 = 10000 mm.) Și folosind 4 bare suprapuse pe lungime. Aceste calcule nu iau în considerare consolidarea unui profil neted.
Lungimea armăturii transversale (și pe verticală și pe orizontală), inclusiv îndepărtarea de la suprafața de beton la 50 mm. va fi egal cu 2 * 300 * 500 * 2 = 1600 mm. sau 1,6 metri. Dacă lungimea totală a bazei centurii este 35,6, iar terenul a barelor este de 300 mm. atunci astfel de compuși ar fi 35,6 / 0,3 = 119. Ca rezultat, lungimea finală transversale netede combinate tijele de armare va fi egal cu 119 * 1.6 = 190,4 metri.
etapa de calcul depinde de tipul de construcții de armare ridicate și de sarcină care urmează să fie exercitată pe fundație. Carcasă 10 x 6 metri pe o bandă rulantă bază ideală pentru acest lucru va fi de 200 de milimetri.

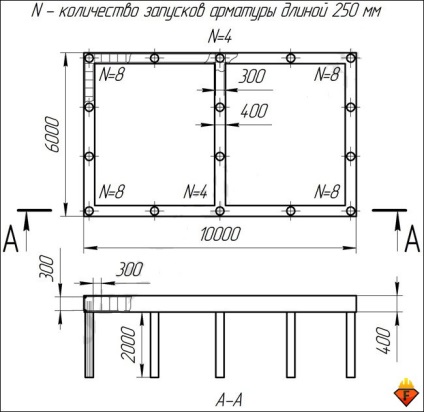

Calculul accesorii pentru fundație gramada plictisit
Acest exemplu va „construi“ o structură de susținere, cum ar fi o casă, dar folosind piloți plictisit, distanța dintre ele va fi de 2 metri, iar la rândul său merge sorokasantimetrovaya legat cu banda de armat. Vom avea nevoie de 16 de doi metri diametru pol de 20 de centimetri și o înălțime de 2 metri. Care este numărul de produse necesare pentru consolidarea fundației?
Pentru fiecare 4 pile necesită tijă de armare 2350 mm lungime. 2 metru supape pe grămada în sine și 350 milimetri, pentru a se lega la cadrul grillage. Ca urmare, unul dintre pol plictisit va avea nevoie de 9,4 metri de armare (4 * 2350 mm.), Și 16 poli trebuie să 150,4 metri de produse de armare. Pentru a forma corect cadrul va avea nevoie de armare profil neted, prin care vor fi conectate la tija verticală 4 în trei locuri. Un compus în lungime este de aproximativ 600 mm. (3 * 200), și trei conexiuni - 1,8 metri. Pentru a forma un cadru de poli fitinguri netede necesită 1.8 * 16 = 28,8 metri.
Calcul armare placa de bază
Carcasă 10 x 6 metri ar fi de ajuns pentru plăci de grosime de 300 mm. (Necesare pentru a efectua sarcina de calcul, care va cădea pe o bază). Armarea realizate din două benzi, smoală grilă, care este de 200 mm. Fiecare zonă va consta din 10000/200 = 50 tije transversale de șase metri și 6000/200 tije = 30 de opt metri care se află de-a lungul. Ca urmare, cele două benzi vor merge (50 * 6 + 30 * 8) * 2 = 1200 de metri.
Când unește centurile barelor de armare este de 50 * 30 = 1500 de compuși fitinguri. Fiecare produs va avea o lungime de 20 cm. Considerand compensate de marginea structurii de susținere este de 5 centimetri. Totală necesară armare profil neted: 200 * 1500 = 300000 mm. sau 300 de metri.
Procedeu de fabricație armare grillage calcul aproape la fel ca și la calcularea numărului de supape pentru fundație benzi. Se va lua aceeași cantitate de tije, așa cum este descris în exemplul de părinte, adică 152,4 metri. Cu toate acestea, pentru a forma o bandă de armare, având în vedere înălțimea fundației va avea nevoie de armare mai buna 119 (cat mai multe conexiuni) * 1.2 (lungimea totală a barelor de armare pe o secțiune) = 142,8 metri.
Informațiile furnizate în acest articol este util pentru cei care doresc o înțelegere mai profundă a acestei întrebări, deoarece calculul fundației benzi de armare pentru construirea propriei case.
