Una dintre principalele rețele de comunicații necesare pentru un sejur confortabil într-o casă privată - încălzire. Noțiuni de bază pentru ao instala, este important să se urmeze algoritmul precis și să respecte anumite cerințe specifice. Acest articol va vorbi despre caracteristicile structurii și instalarea unui sistem de încălzire cu două țevi.
microclimat confortabil de case și apartamente are lista de condiții favorabile de viață ale unuia dintre primele locuri. Un rol important este jucat de sistemul de încălzire. Factori cum ar fi tipul, principiul de circulație a lichidului de răcire și caracteristici ale plantei sunt de asemenea importante. Pentru a afla cum să se uite și ceea ce este sistemele de încălzire diferență de cabluri de circuit conductă de conducte și două conducte, precum și caracteristicile lor de instalare, descriu în detaliu mai jos.
Sisteme de încălzire cu două conducte: ceea ce sunt și ce constă din
Cel mai adesea în case și apartamente pot întâlni un singur tub sau două sisteme de încălzire. În primul caz, agentul de răcire are o temperatură maximă la începutul rețelei și minimul din calorifere finale. Acest lucru se datorează răcirii atunci când se deplasează prin conducte și baterii. În al doilea caz, temperatura lichidului de răcire în toate radiatoarele este menținut la un nivel constant.
O trăsătură distinctivă a sistemului de încălzire cu două conducte este prezența a două linii - aprovizionare și retur. Încălzit fluid de transfer de căldură prin circuitul de alimentare este distribuit uniform pe radiator, iar după răcirea lor prin conducte de descărcare a circuitului este returnat elementul de încălzire.
apa de alimentare în astfel de sisteme pot fi efectuate direct de la robinet. De asemenea, poate fi prevăzut prezența vasului de expansiune (simplu sau cu circulație a apei). O să asigure circulația forțată în astfel de sisteme de pompare montate.
Până în prezent, există mai multe tipuri de sisteme de încălzire cu două conducte. Apoi, spune-ne mai multe despre fiecare dintre ele.
În direcția de curgere a lichidului de răcire, sistem de alocare:
- dublu-tub cu o singură trecere, care sunt caracterizate în aceeași direcție a fluxului de agent de răcire și retur priză;
- două cioturi de țeavă, în care un flux de agent de transfer de căldură și retur se deplasează la rețea în direcția opusă.

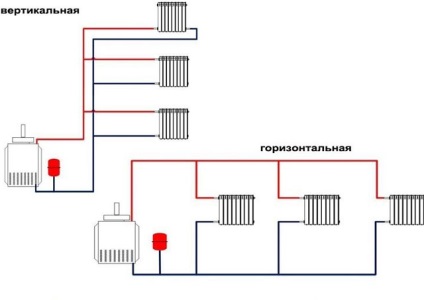

Poziția care urmează să fie amplasate țevi, există următoarele sisteme de divizare:
- țeavă dublă orizontală, în care toate conexiunile podea dispozitive este la un riser (localizat, de exemplu, în hol sau aterizare);
- două conducte verticale, care este conectat la unul radiatoare ascendente de la diferite etaje.
Varianta cu țevi orizontale cel mai frecvent utilizate în clădirile cu un singur etaj, cele mai multe dintre ele având o lungime considerabilă. Sisteme cu cabluri verticale în clădiri cu mai multe etaje sunt din ce în ce mai populare. În ciuda costului relativ ridicat de instalare, acestea sunt comparate cu primul exemplu de realizare, nu contribuie la formarea pungilor de aer și relativ ușor de operat.
Conectarea radiatoare fiecare sistem etaj ulterior în acest caz are loc la o temperatură mai ridicată pe verticală. Stabilitate hidraulică termică excelentă și la fel are ambele sisteme cu cabluri orizontale și verticale.

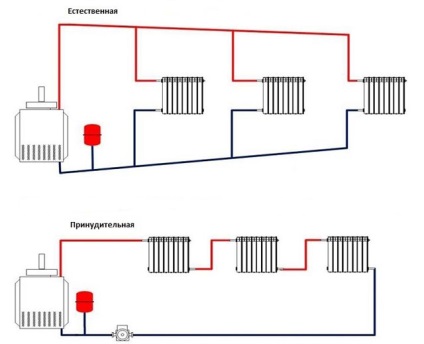

În funcție de tipul de sistem de circulație a lichidului de răcire instalat:
- circulație naturală - într-un astfel de sistem, din cauza diferenței de temperatură a lichidului de răcire se deplasează prin țevile de diametru mare, instalat cu o pantă specifică;
- circulație forțată - circulația agentului de răcire în aceasta se datorează pompei de circulație, care permite asamblarea conducta de diametru mic și fără abateri.
Din moment ce aproape toate modelele moderne sunt echipate cu pompa de cazan este instalat cu ei sistem de încălzire cu două conducte se va aplica la al doilea exemplu de realizare. Sistem de încălzire cu două conducte cu pompă de circulație are o serie de avantaje: posibilitatea de reglare a temperaturii de tur, posibilitatea unei utilizări mai extinse a circuitului și o varietate de scheme de montare.
Cu toate acestea, acest tip de sistem este complet dependentă de furnizare a energiei electrice. Cazuri în care circuitul de încălzire cu două conducte are o circulație naturală a agentului de răcire, sunt mult mai puțin frecvente. În general, acestea sunt instalate și utilizate în clădiri mici, cu cazan de putere mică. Deși independența puterii, eficiența unor astfel de sisteme este mult mai mic, iar lungimea totală, de obicei, nu depășește 30 m.
Prin intermediul țevii de stabilire a sistemului de încălzire cu două circuite sunt:
- cu instalația electrică mai mică, în care circuitul de alimentare al țevii situat direct sub radiator sau în subsol;
- cablarea superioară - asigură rezervorul de expansiune, care trebuie să fie instalat la cel mai înalt punct al sistemului.
In primul caz bucla este furnizarea lichidului de răcire este situată sub podea, precum și în subsol sau subsol. În acest caz, cazanul trebuie să fie situate sub nivelul bateriilor de retur și de încălzire.
De asemenea, atunci când circuitul de jos pentru a elimina automat aerul din sistem, robinetele de radiator trebuie instalat Majewski. buclă superioară suplimentară poate fi conectată în același scop. Al doilea exemplu de realizare a sistemului de cablare implică încălzirea poziția superioară a circuitului de alimentare.
Într-un astfel de sistem este, de asemenea, prevăzut cu un rezervor de expansiune, care este poziționat pe pod izolat, de obicei, la cel mai înalt punct al sistemului. În acest sens, un astfel de sistem nu este potrivit pentru case cu un singur etaj, cu un acoperiș plat și un pod mic.
Cel mai adesea, clădiri înalte sunt dotate cu sistem de încălzire cu două țevi, cu partea de jos-l distribuie. Din cauza diferenței de temperatură a lichidului de răcire, rețeaua creează o presiune foarte mare, care crește de la un etaj la altul.
Ca regulă, toate sistemele de încălzire includ:
- Cazan (element de încălzire).
- grup de securitate (manometru, supapa de siguranta, aerisitor automat).
- Pompa.
- Rezervor de expansiune.
- Tevi.
- Radiatoare.
- Accesorii suplimentare.
- Substanțe pentru curățarea sistemului.

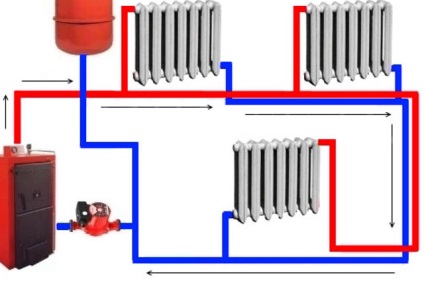

O exemplu de diagramă a sistemului de încălzire dublu țeavă și principiul său funcționare după cum urmează. Încălzit la temperatura lichidului de răcire dorită intră în sistem prin care se extinde în sus de la cazan tub. Acesta, la rândul său, este conectat la rezervor, care are un canal de scurgere și o conductă de semnal.
Din rezervorul de pe linia de sus a conductei asamblat, care furnizează radiatoare de răcire în toate sistemele. În sistemele cu circulație forțată direct la pompă montată ieșirea din cazan (sau admisie). conducta de retur a lichidului de răcire sunt montate în paralel cu linia de curgere, conectat la radiator, și este alimentat la partea inferioară a cazanului.
Contabilizarea consumului de energie termică este termostate datorate montate. De asemenea, este important să conductele care sunt conectate la fiecare sistem de radiator, pentru a asigura disponibilitatea unor macarale speciale. Cu ajutorul lor, dacă este necesar, se poate opri lichidul de răcire în oricare dintre baterii.
Caracteristici sisteme de încălzire în case cu una și două etaje
Dacă trebuie să instalați sistemul de încălzire cu două conducte în casă cu un singur etaj, trebuie remarcat faptul că alegerea preferată va fi în favoarea unui aspect vertical. Pentru că în această situație va fi posibilă utilizarea conductelor de diametru egal și presiuni ridicate poate fi atins prin diferența nivelurile căii de alimentare și retur.
În cazul instalațiilor orizontale sub circulația naturală a lichidului de răcire trebuie să facă pantă conductele spre cazan. Acest exemplu de realizare va facilita distribuția uniformă a căldurii și stabilirea unor condiții optime de temperatură în incinta.
În cazul schemei de planificare a mare creștere sistem de încălzire de construcție țeavă dublă (sau dublu-decker, care este mai frecvent atunci când vine vorba de case particulare), în scopul de a crește eficiența acestuia, poate fi necesară consolidarea circulație. Acest lucru poate fi realizat datorită diferitelor înălțimi ale cazanului și radiatoarele de la etajul al doilea.
lichid de răcire cu încălzire va intra mai întâi în rezervorul de distribuție, care este instalat la etajul al doilea sau etaj și apoi de-a lungul țevii înclinate este distribuit în toate radiatoarele sistemului. În cazul în care se presupune sistemul cu circulație naturală de asamblare, atunci circuitul conductei de alimentare trebuie să fie instalat cu o pantă de 5 mm fiecare 2 m. Este posibil să se prevadă o astfel de opțiune, care vor fi combinate într-o singură conductă și un circuit de încălzire cu două conducte.
Posibile dezavantaje ale unui sistem cu două conducte închise de încălzire includ un consum ridicat de țevi. În acest sens, este necesar să se determine tipul lor chiar și în faza de planificare. De obicei, țevi de cupru pentru sistemele de încălzire sunt mai scumpe în comparație cu produsele din polipropilena sau un metal-plastic.
De asemenea, trebuie remarcat faptul că calitatea încălzirii într-o combinație privată efect de factori, cum ar fi materialul de fabricație și a tuburilor cu secțiune transversală, prezența sau absența diferitelor tipuri de supape, numărul de rotații și o comunicare linie rază.
Montați corect sistemul de încălzire
În scopul de a stabili propriul lor sistem de încălzire mâini cu două conducte pentru a funcționa în mod eficient și fără probleme, în timp ce instalarea acestuia ar trebui să urmeze anumite reguli:
- circuit de sistem este format din două rânduri de țevi, din care agentul de răcire superior are cea mai mare temperatură, iar în partea de jos - cea mai mică;
- pantă la sistemul ultimul radiator trebuie să fie de aproximativ 1 la sută;
- în cazul în care structura are forma a două ramuri care se extind dintr-un cazan și aranjate specularly, (end) radiatoare extreme pentru a fi instalat pe un singur nivel, iar linia de contur inferior trebuie să se extindă simetric și paralel cu partea de sus;
- pentru comoditatea de efectuarea reparațiilor necesare și de întreținere, unități tehnologice și de încălzire ar trebui să fie echipate cu macarale;
- izolarea conductelor de aprovizionare va ajuta la prevenirea reducerea temperaturii lichidului de răcire;
- toate accesoriile necesare (fitinguri, supape, robinete) parametrii trebuie să se potrivească cu tipul selectat de țeavă;
- fixarea țevii de oțel trebuie efectuate în trepte de 1,2 m.
Un alt aspect important care trebuie luat în considerare se referă la instalarea corectă a sistemului. Atunci când cablarea este instalat corect, nu există suprapuneri și unghiuri care pot provoca apariția pungilor de aer și o rezistență excesivă în sistem.
După un studiu detaliat al acestui articol ia în considerare schema de sistem competent de încălzire cu două conducte într-o casă privată nu este dificil. Iar recomandările de mai sus vor ajuta să ia în considerare toate subtilitățile, în scopul de a obține rezultate sigure și eficiente!
