În acest articol, vom lua în considerare masina Hyundai Getz GL. În această configurație nu există lumini de ceață față. De fapt, nu de mult personalul PTF-și îndeplini sarcinile, dar, datorită ei, este mult mai bine Illuminated tronsoane de drum lateral, și anume, pe marginea drumului. Să ne uităm la cum să Hyundai Getz GL pune aceste același PTF de personal.
Pentru a instala PTF, avem nevoie de următoarea listă de componente:

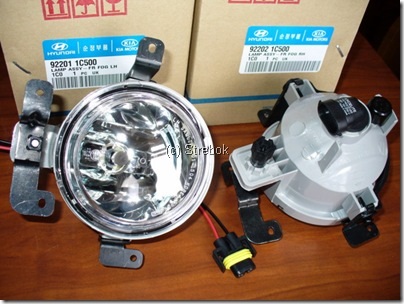

- lampă de ceață stânga * 92201-1C500 *
- lampă de ceață dreapta * 92202-1C500 *
- Lămpile de ceață comutator buton * 93740-1C500 *
- Lămpile de ceață Rayleigh * * 95224 la 29850 (după caz * 95225 33200 * * * 95224-29800)
- Kit de montare * PTF 08540-1C110 * (ca 08540-25110) sau conectori pot alege din diferite modele de VAZ (de exemplu, Wrotham Kalina duza motor)
- „Crown“ de 82 mm, pentru găuri în bara de protecție

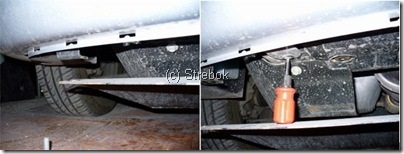

Primul lucru pe care trebuie să ne perforarea bara de protecție, mărimea potrivită. Pentru a face acest lucru, demontați bara de protecție din față. Opriți protecția frontală (cu care ea este în valoare), și deșurubați cele două șuruburi din plastic autofiletante din partea de jos.

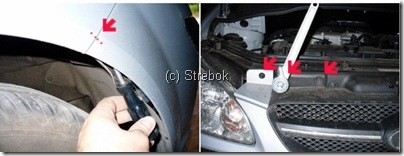

deșuruba în continuare două pe fiecare parte a șurubului de fixare din partea de jos de linie, și trei pe fiecare parte a părții cu șurub (necesitatea de a transforma roțile).
Rândul său, în jos de linie și dureros deșurubați cu șuruburi metalice în interiorul barei de protecție, este cele șase șuruburi din partea de sus.

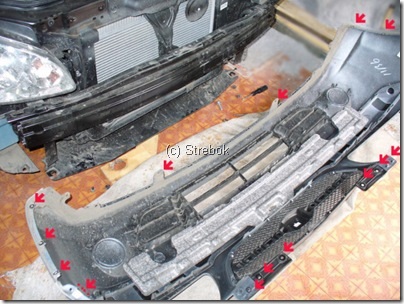

Scoateți bara de protecție, săgeata indică locul de atașare.
Acum, se forează într-un loc regulat al barei de protecție. Pentru aceasta folosim Sverlova „coroană“ - și anume, 82 mm, și un burghiu (șurubelniță electrică).

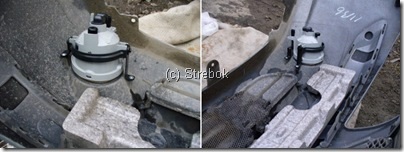

În continuare, PTF pe scaune regulate, și fixați-le cu șuruburi.
În continuare avem nevoie pentru a conecta instalația electrică la PTF pentru a elimina acest panou cu un raft de sub volan.
Scoateți monede (PAC), ne-am rostogolit conector, conectați butonul și setați-l în loc.
Firele din cutia de siguranțe în față PTF întind în aripa stângă, prin garnitura de cauciuc. Pe lângă ondularea mare cu cabluri din fabrică, sau puteți plasa separat ondulare.
Prin firele negre pot fi lipite pinteni, care sunt înșurubate la sol, de foraj nu are nevoie de nimic în cazul au deja un loc pe ambele părți.
În plus, este necesar să se deconecteze toate conectorii din cutia de siguranțe, care se află pe partea din față două șuruburi slăbiți și rotiți întreaga unitate.
Introduceți releu și deconectare conector 15 IP / H. Avem nevoie de un 15-pini, să-l deja este subțire cablu de culoare roz.
Pentru a prelua contactele de care aveți nevoie pentru a ridica dispozitivul de blocare (săgeți verzi) și alunecare nu fie sub mustață subțire (săgeata albă).
sârmă Solder și se colectează dorit conector.
Fii atent pentru a asambla panoul de sub volan, conectați PTF prize și pus în bara de protecție din față. Ne bucurăm rezultatul.
Lămpile de ceață stabilite sunt proiectate pentru instalarea lămpilor cu tipul de H27 de bază (881). Cod Lampă * 18647-27009 * 27W putere.
Testele au arătat că regulate PTF nu este destinat pentru montarea de lămpi cu xenon, deoarece în timpul funcționării de sticlă din plastic nu poate rezista la temperatura și se topesc. Se recomandă utilizarea lămpilor cu o capacitate de cel mult recomandat de producător.
Preparat Strebok (Hyndai71.ru)
