Sarcină. Lipiți desemnarea rugozitate de 6.3 fără a specifica tipul de tratament.

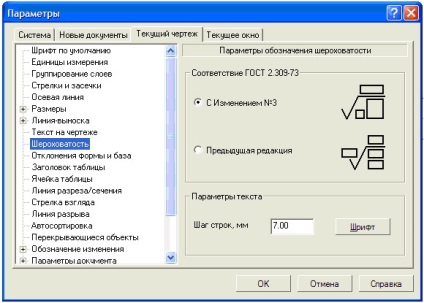

2. Opțiuni de Configurare rugozitate de serviciu ... piesa -Current (desen) - rugozitatea.
3. Apăsați butonul de pe panoul Simboluri rugozitate. Acest lucru se va deschide panoul Properties.
4. Îndreptați cursorul oriunde în intervalul 1-2.
5. Pentru a seta rugozitatea, faceți clic în câmpul Text în bara de proprietăți. Introduceți textul de dialog apare. În câmpul 1, introduceți valoarea 6.3. Faceți clic pe OK.
6. Prin mutarea fantomă pictograma rugozitatea de-a lungul segmentului, poziția sa poate fi setată pe partea stângă sau dreaptă suprafața menționată.
7. Precizați poziția rugozitatea a mărcii, în conformitate cu modelul și faceți clic pentru a remedia această situație.
Sarcină. Lipiți desemnarea rugozitate a suprafeței de 0,32 cu îndepărtarea stratului de material.
1. Punctul cursorul oriunde în intervalul 3-4.
2. Pentru a seta rugozitatea, faceți clic în câmpul Text în bara de proprietăți. Introduceți textul de dialog apare. În câmpul 1, introduceți valoarea 0.32. Faceți clic pe OK.
3. Activați butonul C îndepărtarea straturilor de material asupra proprietăților panoului. rugozitatea pictograma se va schimba.
4. Mutați cursorul, selectați poziția dorită și sigură.
Sarcină. Lipiți desemnarea rugozitate a suprafeței de 0,025 indicând tipul de prelucrare, lungimea bazei și direcția
1. Punctul cursorul oriunde în intervalul 5-6.
2. Activare tip de buton nu este specificat în bara de proprietăți. rugozitatea pictograma se va schimba.
3. Pentru a seta rugozitatea, faceți clic în câmpul Text în bara de proprietăți. Introduceți textul de dialog apare.

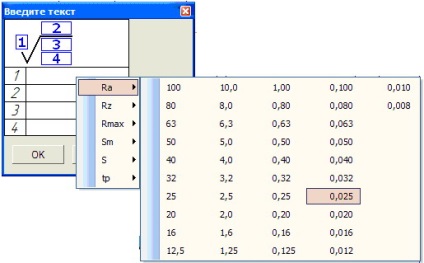

4. În 1 dublu-clic pentru a apela meniul de utilizator.
5. Mutați cursorul la Ra. Meniul secundar apare cu valori standard de rugozitate.
6. Selectați valoarea dorită.

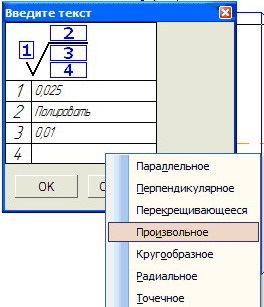

7. Faceți dublu clic în caseta 2 și selectați tipul de lustruire de prelucrare.
8. Faceți dublu clic în caseta 3 și pentru a selecta o lungime de bază de 0,01.
9. Faceți dublu clic în caseta 4 și selectați direcția de nereguli arbitrare. Faceți clic pe OK.
10. Mutați cursorul, selectați poziția dorită și sigură.
Sarcină. Lipiți desemnarea rugozitatea nespecificată.
1. Introduceți - Nespecificat rugozitatea - Enter ...
2. În caseta de dialog care rezultă, semna rugozitate nespecificată selectați Fără a scoate stratul de material într-un grup de tip semn și activați opțiunea Adăugați o insignă în paranteze.
4. Sistemul pus în mod automat jeton în colțul din dreapta sus al desenului.
