Mecanismul de declanșare
Sincer - N-am vrut să ia o plimbare, așa că am luat calea rezistenței - a făcut mecanism de declanșare nereglementat, alcătuit din doar două părți - Pârghia de declanșare și de declanșare. Ei bine, de primăvară Oska și eu nu iau în considerare. Construcții - suprascrise găurilor. Aici, pe această cifră, am spionat. Un desen am furat www.chambersgunsmakers.com site-ului. Apropo, am puternic sfatuim sa vizitati acest site. Există mai multe navigație morți, și limba murlyukansky vă permite să știți, așa că cel mai bine este să-l descarce complet off-line de tipul de browser Teleport Pro sau Disco balansoar doar un aspect și imagini, care este pe acest site. Există o mulțime întreagă de o diagramă explozie a diferitelor modele de arme pneumatice.

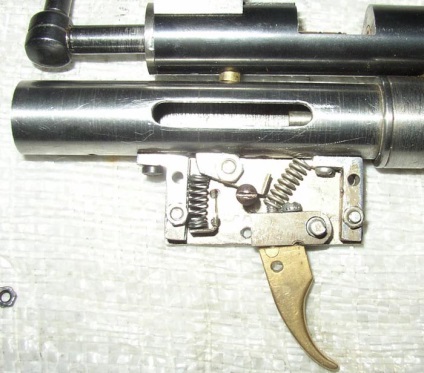

Ei bine, aici este o imagine a mea USM măruntaie. Mi-am luat un „obraz“, pe care o puteți vedea detaliile generale de locație. Cog Ciudat în centrul - una dintre opriri, ea se mărginește Pârghia de declanșare, astfel încât nu a mers în jos și mai mult sub influența unui arc. Sub această gaură Cog vizibil pentru altul de același, de asemenea, dopul. Dar acest lucru limitează cursa pe trăgaci.
Toate piesele sunt realizate din fier ordinare, cu excepția trăgaciul - el de bronz. Sunt de acord - sarcină sear repede. Dar mă duc acolo din când în când am scurt - încă tendința de a nu observa declanșat. Va fi necesar - este fabricat din oțel bun și călit.

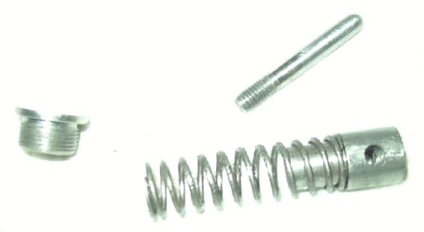

Și aici este un baterist imagine cu mâner de primăvară, pe care am făcut-o vzvozhu și capac - Palm Springs. Schema generală vytantsovyvaetsya în jurul valorii de primăvară. Ceea ce se găsește pe piață - și acest set.
Ei bine, iată câteva desene - cazul în care se deplasează toboșar, percuționist el însuși și corpul capacului. Găuri pentru mâner și șopti, nu voi trage, pentru că Nu știi ce fel de primăvară procure. Încă o dată - acest desen am desenat, pornind de la dimensiunile de primăvară. desenul meu - de exemplu.
Am modificat puțin de declanșare. Și anume - ca un mâner înclinându ciocan, am înlocuit PIN-ul, care este un cilindru mic de fotografii. Dimensiuni cilindrul - un diametru de aproximativ 10 mm, lungime - 15 pluton a devenit mult mai ușor - nici o presiune într-un deget subțire ac de păr ori. Plus - o reducere a dimensiunilor.
Și totuși - am arcui ciocanul a făcut o „în două etape“ - și anume - a făcut o mică canelură în percutor pentru cârlig șoptit. Așa e, după cum se arată:
Cum funcționează? Când înclinându ciocan auzit două clicuri - prima pârghie de declanșare intră în canelură, și apoi se agață de marginea ciocanului. În cazul în care robinetul nu este să se încheie, adică ! O „clic“, arcul este comprimat la nici un capăt, forța de impact a tijei este mai puțin - aceasta înseamnă un consum mai mic de gaze. Și viteza mai mică de un glonț. Și anume - 215-218 m / s polugrammovoy glonț. Dar, în cazul în care robinetul până la sfârșit - două „Dați clic“, atunci viteza unui glonț 0,5g - 235-237 m / s.
