mici modificări în caietul de sarcini, în loc de sursa de alimentare PW-200-V două blocuri picoPSU-120 putere va fi utilizat. ceea ce va reduce numărul de „fire“ și pentru a reduce volumul ocupat de puterea unitate.
Prima unitate va fi conectat la placa de bază și placa de microcontroler (OLED), iar al doilea hard disk-uri, DVD-RW și bord USB rasshireniya.Pochti vor fi conectate toate fierul a fost comandat / achiziționate din lista de numai Bluetooth de cumpărare rămasă.
Toate usb'shnye adaptoare după cum se poate vedea foarte putin tuner TV chiar mai puțin decât mă așteptam.
De la stânga la dreapta Apacer HT203 USB flash, DLINK DWA-140 adaptor USB WiFi, AVerMedia Volar AX USB TV-Tuner
conectori USB probabil nu vor fi folosite, unsolder-le și va ameți firele la platam.Imho cooler cel mai excelent pentru Northbridge și doar 300R. ventilator complet 40h40h20 va trebui să fie înlocuit cu Sunon 40x40x10 (VAPO), pentru a se potrivi în înălțime 1U.
Logitech NANO (w / receptor șoarece l):
În schimb, puteți utiliza familiar tuturor celor care sunt interesați de modelele de radio controlate de „silicon“ sârmă. Ele sunt extrem de flexibile, izolație cilikonovaya poate rezista la temperaturi de până la 250 ° C, puteți alege secțiunea dorită a firului. Poate fi găsit în aproape orice magazin pentru modeliste, costul aproximativ al 30R. pe metru pătrat.
Până la data de 20 Sunt în vacanță
De îndată ce am înțeles - voi continua să prezinte un raport privind modul în care proiectul progresează.
PS:
1. Blocuri de alimentare picoPSU-120 este deja în așteptare pentru mine pe desktop
2. adaptor WiFi ar putea fi înlocuit cu DLINK DWA-120 (b / g), ca 140 minute (b / g / n) adaptor standard de "N" necesită două antene.
3. 200GB / 7200RPM hard disk al doilea prea, dar am decis că sistemul ar fi doar un singur „cu ochi strălucitori“ disc, iar al doilea va fi folosit ca un „stocare“ și, prin urmare, mai important decât suma. Cel mai probabil al doilea disc va fi un 2.5 „SATA Seagate 320GB 5400.5
De asemenea, nu am putut rezista și a cumpărat overclockerii VIA pico-ITX (PX10000G), acum cred că ar fi interesant de a face acest lucru pe baza firimiturile.
Există mai multe opțiuni de conectivitate, primul - SATA, al doilea - USB.
1. Din ceea ce este disponibil de la noi - puteți cumpăra două adaptoare
În primul rând, este ATAPI-IDE, se pare ceva de genul:
în al doilea rând, este IDE-SATA, de exemplu, după cum urmează:
Acesta va conecta interfata SATA pe unitatea și vă va costa
$ 30, dar va lua o mulțime de spațiu, care nu este întotdeauna convenabil.
2. Pe Internet, puteți comanda adaptor directe ATAPI-SATA, acestea sunt de două tipuri.
Primul tip de plată este mai mare decât unitatea de sine, care nu este întotdeauna convenabil și, în plus, nu Acc. standardul. Cu toate acestea, aceste adaptoare sunt cele mai comune, și le puteți cumpăra de pe eBay, împreună cu livrarea va costa $ 20-25
Al doilea tip corespunde cu înălțimea standard a bord 13mm. Cu toate acestea, spre deosebire de primul tip de adaptor produce doar o singură companie coreeană, și nu sunt foarte frecvente. Ordinea adaptorului cu livrarea va costa $ 30-40
În plus, vă puteți conecta unitatea prin USB. În acest scop, este necesar să se sacrifice cutia exterioară pentru unitatea CD subțire, aceste cutii puteți cumpăra de la noi. Noua box ma costat 900R. de obicei, prețul variază de 700-1100r. Nu este necesar să se uite la ceea ce este scris pe ele (SONY, HP, IBM) toate produsele din aceeași companie din China.
După care aveți nevoie pentru a extrage din carte de box adaptorul ATAPI-USB
Adaptor bord acc. standard de înălțime. Pentru fabricarea de calitate, nu pot depune orice pretenții.
Dacă știți cum să se ocupe de un ciocan de lipit - puteți minimiza spațiul ocupat de partea sigilată de pe placa adaptorului pe care sunt portul USB și conectorul de alimentare externă. Și fire de lipit direct la placa adaptorului de interfață USB.
În timp ce toate În ciuda faptului că toate abuzurile Poșta Română - am întâlnit niciodată probleme. Totul vine în 2-3 săptămâni, și până în prezent nimic nu lipsește.
Deci, în acest moment este tot ceea ce am comandat pentru acest proiect.
1. Sursa de alimentare DC-DC 200Wt, PW-200-V
2. Condensatori RUBYCON 1500Mf / 16B
3. Adaptorul ATAPI (CD slim) - SATA
Tachinat un cuplu de imagini, toate modelele sunt peste 80%.
Doar răspunde la întrebarea - „? O smochină“. Doar întrebam crea un corp în întregime sub forma modelului, acest lucru va evita greșelile practice atunci când plasarea componentelor într-un spațiu închis.
În plus, sunt realizate modele:
Complex - Zalman VF900-Cu
Simplificată - 2.5 „HDD Seagate, Slim DVD-RW AD-7633A, Corsair XMS RAM DDR2, adaptor Slim CD-SATA
Stânga pentru a face: PV-200-V PSU, si modele simple pentru toate dispozitivele USB. Se va lua chiar și o jumătate de zi, și apoi proiectarea șasiului - o zi sau două. Și va fi posibil să se modeleze carcasa A este sursa de alimentare PW-200-V
conector ATX'ovy acolo atât pentru poveste. pentru că Am vypayat în curând! Câteva mai multe imagini în proces, de data aceasta pe carcasă.
Vedere de jos la un unghi, vedere de sus la un unghi, iar dimensiunile liniare ale șasiului rezultat.
171,45 x 181.45 x 69.20 (lxAxÎ mm).
În cazul în care un pic mai complica design, este posibil să se reducă înălțimea șasiului de 2mm.
Poate voi face asta, dar înainte de asta ai nevoie pentru a efectua un „banc“ proces componente de fier disponibile pentru disiparea căldurii în timpul funcționării sub sarcină și fără.
Dacă aplicați unitatea ultra-subțire slim DVD-RW (9.5mm), este posibil să se reducă înălțimea de un alt 3,5 mm, respectiv. Cu toate acestea, nu putem cumpăra o unitate cu slot-încărcare. În statele drive-uri au taie (Panasonic'om disponibile pentru computerele Apple), ideal ar fi să cumpere o unitate cu interfață SATA. Dar, în măsura în care am înțeles, în mere a inventat un conector al unității. În general - pretutindeni hitrosti.A este primele schite pe tema de locuințe
Material: inchis plexiglas transparent albastru.
Caracteristica principală este că în starea de oprire nu va vedea nici un buton, etc. Pe panoul frontal - numai unitatea de încărcare fantă.
Include un soclu și faceți clic pe comutator micro-alimentare de pe panoul din spate începe să inițializa microcontroler - Lumina indică „puterea“ simpla apăsare a unui buton. Apăsați „putere“ - sistemul este pornit, iluminarea butonul „eject“ de pe microcontroler de afișare inițializează și activează iluminarea ecranului patru butoane de control.
În cuvinte, toate acestea, desigur, nu este atât de interesant, voi încerca să fac în proiectul demonstrativ Solid.
Carcasa constă dintr-un 4 piese, sau mai degrabă panoul, panoul de fund, panoul din spate și panoul frontal care combină, stânga și dreapta a carcasei.
Panoul de fund deschideri „zăbrele“, a ventilatorului, lăsând aerul cald va fi prin panoul din spate (încă de lucru pe ea).

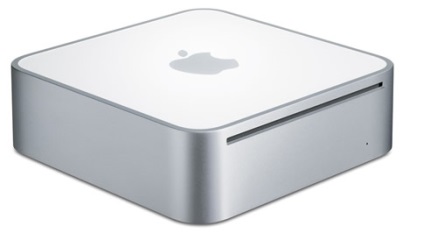

Carcasa este similar cu Mac mini
În mod clar ca :)
Imaginați-vă cum există deja tot călcat în picioare, toți cei care nu doresc să „fie ca“ în mini mac, și toți cei care sunt în $ gazdă pe mac mini?
APPLE
DELL
ASUS
AOPEN
SONY
Astăzi vreau să se schimbe în hard disk VGN-SZ4XRP Toshiba SONY pentru o mai încăpător. Cu asta, odată ce am făcut, aproximativ un an în urmă.
Fac totul de la sine, instructiuni SONY, le puteți găsi pe internet.
Este necesar să demontați carcasa. (Da, da - să dezasambleze întregul caz Sony.)
Dezasambleze cablu panglică flexibil conectarea hard disk SATA la saltea. bord. și înlocuiți unitatea. Cablu plat este fixat pe conector cu bandă adezivă, l-am închiriat anterior AELS. Închiriate pistă și-op la, văd că pe o bandă scurtă de bandă adezivă, fixarea unghiului buclei de partea din spate, a fost un suspect „pătrat negru de Malevich“.
$ ^ @. Acest cip
SONY # @% ^! utilizați o bandă, cipul tăiat de la contactele lor. (Ei au fost într-o linie), și a rămas lipit de banda.
Odată capabil să discearnă inscripția de pe chip (sfotkat-l în modul macro) sa constatat că un senzor de accelerație 3 axe „3L02AL“. Folosit împreună cu software-ul de Sony, pentru a parca un hard disk, în cazul scuturare violente sau toamna laptop. Chip-ul poate fi cumpărat de la noi, că nespus de fericit. Solder, de asemenea, cred că nu este o problemă undeva, în cazul în care reperație celula.
Rezultate: Noul cip ar trebui să 400r. Ei bine, și-l lipi - este încă necunoscut cât de mult.
PS: De altfel, laptop-ul funcționează bine fără acest cip. În cazul în care e pus software-ul care ține evidența a senzorului, este posibil și ca să trăiască. Dar prost :)
Zzy: Ce face totul? Ei bine, doar o poveste teribilă pe timp de noapte laptop renovate, vom continua să se gândească la locuințe.
Până în prezent, există trei opțiuni
Până în prezent, cel mai popular cu vtoroyChtoby biți pentru a overclocka plictiseala pune imagine în partea de sus a părții din spate a șasiului. Acesta va fi eliminat din tunerul conectorii de alimentare cu energie și TV, comutatorul de alimentare și antena WiFi.
Modelul conector AELS. realizate cu nalichii.I existente într-un exemplu de realizare a carcasei este o încercare de a combina întruchiparea carcase doua și a treia prezentat anterior. Rezultatul a fost un fel de „corp - cel mai bun cadou“
Linia de jos este că puteți utiliza cartela într-un format PCIe-Mini (PCI Express Mini). Acest format conector este utilizat pe scară largă în laptop-uri noi, și a înlocuit utilizat anterior Mini-PCI.
În acest moment pot fi găsite în vânzarea de adaptoare WiFi, tunere TV și memorie flash SSD.
rândul său, din păcate, peste câteva zeci de pagini folosind googl'a. N-am fost în stare să găsească un „flexibil“ Adaptor PCIe-X1 -> PCIe-Mini.
Există doar adaptor de pe partea din spate a funcționalității, adică, PCIe-Mini -> PCIe-X1
Disponibil adaptor pentru PCIe-X1 -> PCIe-Mini, sub formă de taxe. Prea greoaie, și un sens în utilizarea lui acolo.
