Propun o versiune a scaunelor de design-paturi, din care se poate face un nou scaun sau modifica disponibile. În posesia mea era veche, a unui set de mobilier tapitat „Narspi“. Refacere a fost după cum urmează. Șezutului scaunului (Figura 1), la un unghi - a trebuit să facă pe orizontală. Sub aceasta la ambele flancuri scaun am înșurubate două console 4, care servesc drept ghizi pentru șezlong de diapozitive. Pentru a crește rigiditatea structurii principale scaun de perete lateral conectat bara transversală 2 și panoul posterior 5 (Spătarul disponibil utilizat). Conectează-te - cu ajutorul pieselor de mobilier și șuruburi. piesele mobile sunt colectate separat.
Pentru a rework bare de lemn, scaune necesare trei suporturi din aluminiu, două plăci de metal, patru roți cu rulmenți, mobilier metalic sau colțuri.
Lungimea scaunului în stare nepliată de 1,75 - 1,8 metri, ceea ce este suficient pentru un adult.
Scaun-pat (Figura 1) este format din scaun, alunecă de sub ea secțiunile 1 și 8, și pernele de stivuire. Conform șinelor de ghidare 4 (bare 600x40x20 mm pe partea laterală a scaunului), în primul rând a prezentat cea de a doua secțiune 8, apoi de la ea - prima secțiune de alunecare 1. Pe ambele cadrul nominalizat perne stivuite 6. Am folosit cei care au fost pe scaun vechi; dar acestea sunt ușor de fabricat din cauciuc special spumă și țesături decorative.

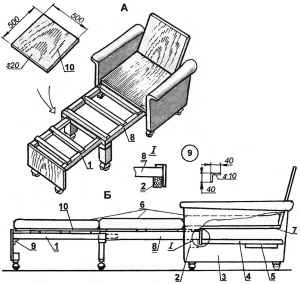

Fig. 1. Scaunul în „pat“ (perne A liber, B - cu tampoane suprapuse):
1 - prima secțiune de alunecare;
bar scaun câștig - 2;
3 - scaune laterale;
4 - bara de ghidare;
5 - panou transversal;
6 - perna (pe un scaun - o pană obișnuită);
7 - șezutul scaunului;
8 - a doua secțiune de alunecare;
9 - colț de mobilier;
10 - scut Custodie.
Cadru sertar al doilea rând (Figura 2) este asamblat din două bare longitudinale 1, care se înșurubează trei Traversă 2. Restul frontal 4 utilizate pe scaunele existente și conectate la barele 1 prin intermediul a patru piese de mobilier regulate 6. Pentru sunt atașate cu colțuri de amplificare 8 două ochiuri de lemn 3, care sunt montate roțile cu bile 7. pentru a limita cadrul de extensie a ultimei încrucișării buloane de colț din aluminiu 5.
Frame primul sertar 8 (fig. 3) este asamblat din două bare longitudinale 1, la care sunt boltite patru membri transversală superioară 2 și unul inferior (frontal) Traversă 3, care susține cadrul glisant 1. Pentru sunt atașate două picioare 4 la care montate pe roți cu rulmenți. Pentru a preveni crossbar extensibil excesiv fixat de placa metalică 6 din urmă.
Ca o extensie a cadrului de ghidare 1, două console din aluminiu 5 utilizate înșurubată pe șinele longitudinale 1.
Cifrele arată sertare de circuit și scaun-pat, în pozițiile „pat“ și „scaun“. Perna de dormit scaunului în poziție extinsă sunt amplasate deasupra scaunelor din scaune, astfel încât scaunul este pus perna pene obișnuită.
Fig. 2. Încadrați prima secțiune vdvizhnoy:
1 - o bară longitudinală (2 buc.);
2 - bare transversale (3 buc.);
4 - scut frontal;
5 - extensie limitator (suprafață metalică);
6.8 - zonă de relaxare;
7-prop-roata (2 buc.).
În Figura 1A Scaun-pat în poziția „pat“ fără scaun perne. După cum se vede din figură, împingeți partea de jos a scaunului este șezutul scaunului. Pentru a compensa diferența de înălțime de schelete retractabile pe ele sunt stivuite panouri, care in timpul zilei este depozitat separat.
Acum, o explicație a proiectului. În Figura 2, Zona 5, așa cum sa menționat, servește pentru a preveni cadru extensibil excesiv. Joacă același rol placa 6 tracțiune în figura 3.
peretele frontal 4 din figura 2 placa -drevesnostruzhechnaya, tesatura mobilier acoperit. Este folosit de scaun, deoarece conexiunea la ea a barelor longitudinale 3 și șefii formate cu piese de mobilier regulate.
Fig. 3. Cadrul de al doilea sertar:
1 - o bară longitudinală (2 buc.);
2 - o bară transversală (4 buc.);
3 - inferior grindă transversală - un suport pentru primul sertar;
4 - picior (papuc de montare roata, 2 buc.);
5 - ghid Zona (380x40x40, 2 buc.);
6 - opritoare;
7 colt mobilier (2 buc.);
8-gons amplificare picioare de montare.
In Figura 3, inferior bară transversală 3 (570x50x30 mm) și o proeminență 4 pentru roți în scopul de a spori și mai mult rigiditatea gons asociată 8, utilizată pentru consolidarea ramele ferestrelor: acestea sunt vândute în magazine de hardware, astfel încât dimensiunea nu este specificat.
fotolii Operation prezentat unele deficiențe, și, prin urmare, în special, a trebuit să aibă cadru 8 (fig. 3) traversei 3 și picioarele 2 este întărită suplimentar gons metalice 8 și elementul transversal 3 în sine, cu bretele glisante conecta colțuri unul din metal 7.
