În acest articol vreau să ating pe acest subiect - măsurarea rezistenței buclei la sol.
După instalarea a fost făcută din sol buclă, trebuie să verificați calitatea muncii prestate. În acest scop, și se măsoară rezistența solului, acesta trebuie să respecte cerințele documentelor normative și tehnice.
Să amintim de împământare.
sol de protecție este un dispozitiv proiectat pentru a asigura siguranța împotriva șocurilor electrice, care nu este în mod normal sub tensiune elemente metalice sau părți ale echipamentelor electrice conectate în mod intenționat la sol.
Principiul de funcționare al solului - reduce tensiunea între carcasa metalică a echipamentelor electrice, fie sub tensiune, și pământul la o valoare sigură.
Împământarea după toate lucrările de asamblare experiență de cel puțin o dată pe an, cu privire la programul pentru regulile de instalare electrice. În cadrul acestui program se efectuează măsurarea rezistenței dispozitivului de împământare.
Dispozitiv de rezistență la împământare numită rezistență totală, termenii rezistenței la împământare și conductori tartinat rezistență împământare.
Rezistența dispozitivului de împământare. la care sunt conectate generatoarele neutre sau transformatoarelor sau bornele surselor de alimentare monofazată trebuie să fie nu mai mult de două, în orice moment al anului, 4, 8 ohmi, respectiv, pentru tensiuni de linie 660, 380, și 220 furnizează un curent trifazat, sau 380, 220 și 127 în sursa o singură fază de curent.
rezistență la circuitul de masura a dispozitivului fabricat de legare la pământ etrierele împământare sau F4103 M416-M1.

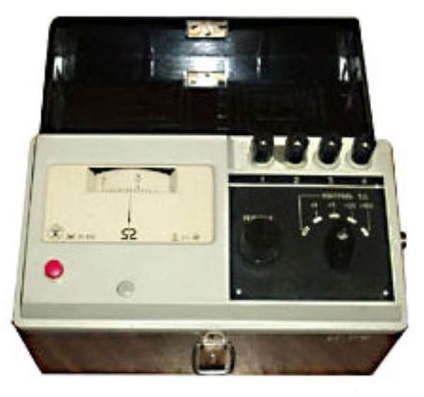

Descriere M416 Ground Meter
M416 Ground Meter este conceput pentru a măsura rezistența dispozitivelor de legare la pământ. rezistențe, și pot fi de asemenea folosite pentru determinarea rezistivității solului (ρ). Interval măsurare Dispozitiv - de la 0,1 la 1000 ohmi. Dispozitivul de M416 are patru interval de măsurare: 0,1 ... 10 ohmi, 50 ohmi ... 0,5, 2,0 ... 200 ohmi, 100 ... 1000 ohm. Sursa de alimentare Meter sunt trei galvanic de tensiune de celule uscate conectat serie de 1,5 V.

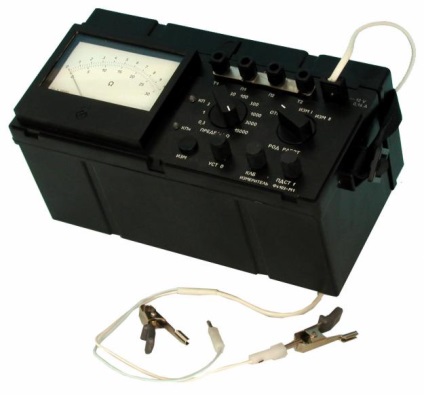

Împământare Testere F4103-M1
Pământare metru rezistență F4103-M1 pentru măsurarea rezistenței de împământare rezistivitate dispozitivelor sol și rezistențe, atât în prezența interferențelor și fără ele, cu o gamă de măsurare de 0-15 0-0,3 ohmi la Com (10 benzi).
F4103 Dispozitivul este sigur.
Când dispozitivul F4103-M1 în rețelele cu tensiune peste 36 V, este necesar pentru a îndeplini cerințele de siguranță stabilite pentru astfel de rețele electrice. Clasa de precizie dispozitiv de măsurare F4103 - 2,5 și 4 (în funcție de domeniul de măsurare).
Masa - Element (R20, RL20) 9 buc. Controlul frecvenței curentului - 265-310 Hz. Ora modului de funcționare - nu mai mult de 10 secunde. Setarea timpului în „I ISM“ - nu mai mult de 6 secunde pentru a „IZMII“ - nu mai mult de 30 de secunde. Funcționarea continuă nu este limitată. Norma MTBF - 7250 ore. Durata medie a vieții - 10 ani Condiții de funcționare - de la -25 ° C până la + 55 ° C Dimensiuni de gabarit - 305h125h155. Greutate, kg. - nu mai mult de 2,2.
Înainte de dispozitivul de măsurători F4103 ar trebui, dacă este posibil, pentru a reduce numărul de factori care cauzează incertitudini suplimentare, de exemplu, setați contorul în mod substanțial orizontal departe de câmpuri electrice puternice, pentru a utiliza surse de alimentare 12 ± 0.25V, pentru a lua în considerare circuitele componente inductanță, a căror rezistență este mai mică decât 0,5 Ohm, pentru a determina prezența interferențelor și așa mai departe. leagăne Interferența AC detectate prin săgeți în timpul rotirii modul PDST mâner „IZMI“. puls Interference (țopăit) natura și interferență de înaltă frecvență sunt identificate printr-un fluctuații permanente neperiodice ale săgeții.
Procedura de măsurare a rezistenței buclei de împământare
1. Instalați bateriile în pământ metru.
2. Setați comutatorul la „Control w 5“, apăsați butonul și prin rotirea butonului „slidewire“ pentru a realiza instalarea săgeții indicatoare în punctul scalei zero.
3. Conectați conectarea fire la aparat.
4. Aprofundarea electrod suplimentar auxiliar (electrod pământ și sonda) la o adâncime de 0,5 m și să le conecteze la firele de legătură.
5. Comutator setat la „X1“.
6. Apăsați butonul și rotind butonul „Slidewire“ aduce indicatorul săgeată la zero.
7. Rezultatul măsurării este înmulțit cu multiplicatorul.
