baie de cuptor de casa din conducta - demnă de surse de căldură alternative prefabricare. Nu orice fan al procedurilor de baie își pot permite o astfel de mașină, să nu mai vorbim de faptul, pentru a construi un cuptor de cărămidă de bună calitate, în conformitate cu care, iar locul nu este întotdeauna suficientă. În același timp, cu instrumentele și competențele necesare, soba de fier se poate face personal la domiciliu sau de a comanda un prieten sudor. Prin urmare, scopul acestui articol - să-ți spun cum să gătească propriile lor mâini bannuyu cuptor dintr-o bucată de țevi cu diametru mare sau butelie de gaz.
Selectarea unui desen sau model adecvat de aragaz
La început, câteva cuvinte despre beneficiile acestei abordări a problemei. În general, cuptoare de casă pentru băi de metal nu numai conducte sau cilindri, dar placă de oțel - că cineva este disponibil. Foile de locuințe în general dreptunghiulară fierte, a doua cilindrice pe următoarele criterii:
- Complexitatea de fabricație. tub de oțel - un Focar aproape terminat, iar foaia de tablă este încă necesară pentru a tăia, tăiate în țagle și asamblate într-o singură unitate prin sudură.
- Din același motiv prețul rundă al produsului este mai mică, dacă nu faci munca de unul singur.
- Forma cilindrică baie din conducte de cuptoare superioare în ceea ce privește schimbul de căldură cu aerul ambiental.
- secțiune transversală dreptunghiulară cilindric este întotdeauna preferabil din punctul de vedere al mișcării gazelor arse.
- Peretele plat al camerei de combustibil durează mai puțin și au ars mai repede decât conducta de aceeași grosime făcută din aceeași clasă de oțel.
incalzitor baie de corpus fără sisteme de încălzire
Sarcina pentru fabricarea tuburilor de furnal sau butelie de gaz 2 făcute pentru a rezolva moduri: a face o carcasă orizontală sau verticală. Ambele variante au dreptul de a trăi și au propriile lor argumente pro și contra. bai verticale cuptor mai mici orizontale și adecvate pentru perechea de dimensiuni mici, în care fiecare metru pătrat contează. Dar este inferior în ceea ce privește durata de ardere și transfer de căldură de eficiență, ceea ce este important.
In timpul arderii cea mai mare parte a căldurii se ridică în sus, pereții laterali sunt încălzite nu atât de mult. O zonă de top schimb de suprafață este mic, dar există o cale de ieșire prin horn, în cazul în care căldura de bucuria și papură. Nu sunt procese în un design ale cuptorului orizontal, unde conducta de evacuare și este situat departe spre el gazele fierbinți să cedeze căldură porțiunea arc semicircular a carcasei.

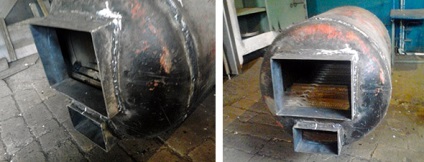

Produsul finit cu grila încălzitorului și camera de ardere externă
Eficiență metalică orizontală cuptor țeavă sudată mâinile, va fi întotdeauna ușor mai mare decât verticală.
Situația este similară cu un foc de arsură. În interiorul flăcării verticale Focar acoperă întreaga gamă de combustibil în cazul în care aerul nu curge pentru a acoperi ușa de cenușă. Dar nu este o baie la căldură, deoarece sarcina sursă de căldură - pentru a da o mulțime de căldură pentru o perioadă scurtă de timp. În cuptor, întinsă în lungime, flacăra se îndepărtează de porțiunea din față în spate prin arderea lemnului și, treptat, mai eficient. O precizare: încălzire independentă ca ocupă mai mult spațiu, și nu este potrivit pentru orice abur.
Cum de a face un cuptor orizontal în baie
Notă. Încălzitorul pentru baia rezervorului un pic mai ușor de fabricat și mai ușor de utilizat, care a explicat mai târziu. Brew cuptor la baie poate fi de aceeași DN500 țeavă (exterior dimensiune 530 mm).
Pentru a efectua lucrările necesare pentru a pregăti următoarele materiale suplimentare:
- foi de metal (oțel 10-20) de 4 mm grosime - pe ușă;
- Cablu de azbest - pentru a sigila ușile;
- tronson de țeavă DN150 la conducta de evacuare;
- oțel armătură profil periodic ușoară, diametru adecvat 16-20 mm;
- Zona 25 x 3 mm;
- metal adecvat pentru picioare;
- Manevrați ușile achiziționate.
Notă. Dacă este făcută din același tub DN500 cuptor, adăugarea nevoie de o grosime a tablei de oțel de 5 mm pentru montarea pereților laterali ai focarului.
Linii directoare pentru selectarea metalului
Verificați scânteile de culoare pe hârtie abrazivă
La sudarea cusăturilor înalte de metal pot sparge imediat după piese de răcire. Un alt punct - este mai similar cu călibilitatea oțelului și poate prikalivatsya de la expunerea la temperaturi ridicate, la un mod de funcționare maximă. Acest lucru conduce la o deformare și cusături rupere, ceea ce este inacceptabil. Cu aliaj de oțel este, de asemenea, cel mai bun evitat, dacă nu sunteți un sudor profesionist.
Conduita de afaceri
Toate instrument pentru lista trebuiește de locuri de muncă nu are nici un sens, este suficient să menționăm sudor invertor, polizor unghiular (polizor) și dispozitive de măsurare. In schimb, polizoare și lanternă de tăiere perfectă. Primul pas - partea segment al containerului de către fabrica de sudură preumpluta cu apă. Obținem diafragma deschisă pentru montarea grătarul în sobă Focar și a tăiat partea în care este necesar să se pună la ușă.
Apoi, este necesar să tăiați piese de fier la o anumită dimensiune, ghidată de tragere a metalului de cuptor cu baie:

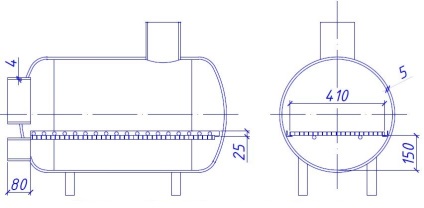

Un punct important cu privire la problema modului de a se adapta conducta de evacuare la corpul cuptorului. Pentru a evita pierderile mari de căldură, nu este necesar să se potrivească în spate, la fel ca diferitele meșterilor. Este mai bine să taie gaura și sudate de sus a duzei, care pleacă de la marginea de cel puțin 150 mm, așa cum se arată în desen. Acest lucru va permite gazele de ardere pentru a contacta partea din spate a focarului înainte de a merge afară și în acest mod de a da caldura mai intens in camera de baie.

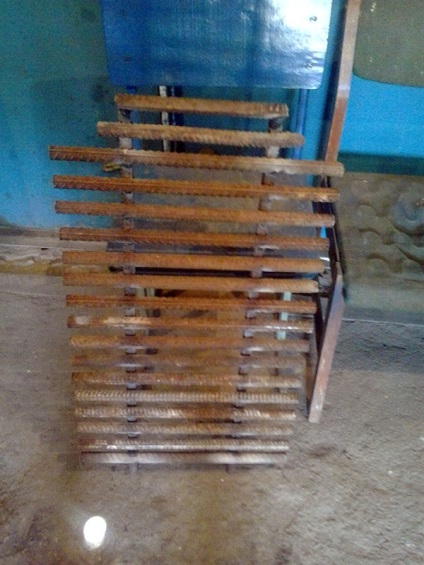

În conformitate cu dimensiunile indicate în desen, trebuie să facă consolidarea grătarul 2 este sudat la barele longitudinale ale multitudinii de trepte transversale de 45-50 mm, așa cum se face în fotografie:
Designul acestui cuptor pentru o baie de metal prevăzută în consola rulment cu zăbrele 2 atașat la pereții interiori ai focarului prin sudură. Grate nu trebuie să fie fixate rigid la colțuri, ci pur și simplu se află pe partea de sus, așa cum se arată într-un cuptor de desen în secțiune:

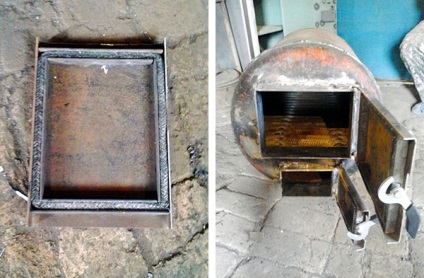

Porțiunea tăiată a polizorului carcasă tăiată deschiderile în care ușile instalate încadrare. Prin însăși ușa folosind marginile interioare sunt sudate, apoi grajdurile și stilouri achiziționate. Între coaste încorporate azbest cordon de etanșare. Montați ușa în loc mai bun, după un grătar de casă set cuptor și partea tăiată este sudată ermetic, în loc.

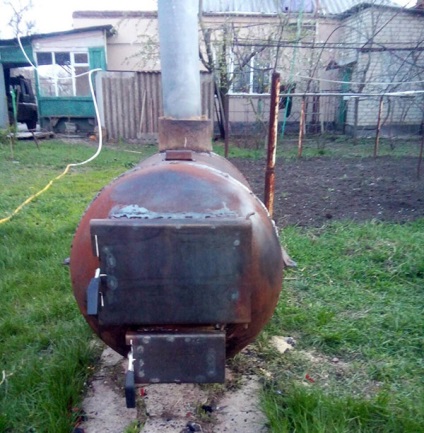

Deoarece balonul are o curbură pe fiecare parte, este formată în interiorul părții de jos în pantă naștere la ușă caseta de cenușă. Datorită lui, o sobă metalică pentru băi realizate dintr-un cilindru cu mâinile bine pentru a curăța, ușor de lopata cenușa. Într-o sobă improvizată din conducta de la acea locație va fi de nuci incomod, astfel încât ușa trebuie să fie cât mai scăzut posibil.
Pentru protecția împotriva radiațiilor infraroșii greu care provine din pereți metalici la cald, și în conformitate cu regulile aparatului de baie expert recomandă corp ochiuri scut, umplerea pietre pline. Pur și simplu pune, face un încălzitor de casă înconjoară cuptorul pe toate părțile, cu excepția partea din față. Umplerea se va potrivi nu orice pietre și recomandat pentru baie:
- talkohlorit;
- bazalt;
- pietricele de râu;
- cuarțite alb sau zmeura;
- gabbro-diabazul.
Unitatea de la distanță cu cuptorul

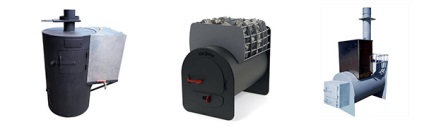

Design-ul versiunii anterioare a sistemului de încălzire implică băi protaplivanie în interiorul camerei de aburi, care nu este întotdeauna convenabil. La vânzare există o mulțime de modele de performanță a fabricii, cu așa-numitul cuptor furchet care permite orice fel de manipulare dintr-o cameră adiacentă - schimbarea camerei. Acolo puteți depozita în siguranță lemnul de foc.
Oricine este capabil să facă o țeavă de metal de casă din cuptor, fără probleme pot fi sudate la acesta și ocoli focarul atunci când este necesar. Algoritmul de lucru este salvat, numai ușile sunt instalate pe partea din față a extins în mod artificial înainte focarului. Detaliu și cu cuptor dimensiuni baie de metal prezentat în desen:
Ambele modele cantitatea de aer de ardere prezentat este reglată prin deschiderea ușii camerei de cenușă. Regulamentul poate fi optimizat dacă integrat în ușa unui dispozitiv simplu, cu o clapă cu arc. ușor de a face diametrul segmentului tubului 57 sau 76 mm și o bucată de metal subțire. În țeavă perforată gaura 6 mm, se introduce din aceeași axă a firului, și sudate la acesta o clapetă metalică. piuliță capăt axă este fixată cu un arc, așa cum se arată mai jos:

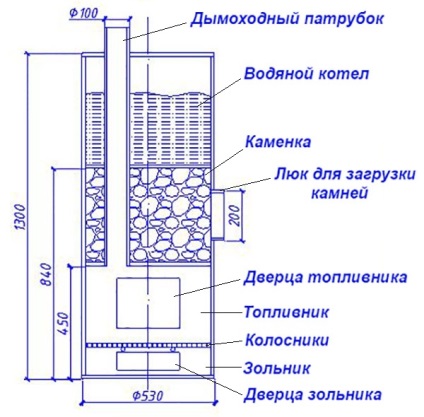

Cuptor - cazan de tipul vertical
Unitatea rezolvă perfect problema lipsei de spațiu în camera de aburi, deoarece vertical camera 3 carcasa cuprinde - un combustibil și un rezervor încălzitor pentru încălzirea apei. Cu toate acestea, capacitatea camerei de ardere este scăzută, iar băile de proces protaplivaniya trebuie să facă mai multe download-uri, dar este de recuperare a investiției pentru economisirea spațiului de locuit. Din nou, dacă se dorește, puteți mări dimensiunea focarului, eliminarea apei din cazan sau făcând din acest volum mai mic.
Consiliul. Înălțimea totală a cuptorului pentru o baie și fiecare într-o cameră separată se poate ridica cel mai mult, lucru important - pentru a maximiza capacitatea cuptorului. Apoi, durata de ardere, cu un semn de carte din lemn va fi mai mult.
Ordinea lucrărilor pentru producerea de încălzire verticală este după cum urmează:
- Tăierea și țeavă de prelucrare DN500 capete, tăiere deschideri pentru uși.
- Prepararea țagle rotunde de ziduri groase de metal de 5-10 mm, de jos și capac.
- Procesarea porțiunilor crestate și fabricarea acestor uși de cuptor.
- Sudarea grătarul de armare.
- Asamblare de metal de cuptor cu baie.
concluzie
Deși soba de fier de casă, în baie pare stângace în comparație cu fabrica „frați“, dar vă va oferi o economie de costuri decente. Chiar și atunci când cumperi toate materialele și lucrările maeștrilor taxa pentru o taxă, vei primi jumătate din prețul de costurile de încălzire, mai degrabă decât într-un magazin. Pe lângă faptul că se găsește în produsul comercial cu o grosime a peretelui de 5 mm sau mai mare, este practic imposibil. O formă de unitate de unpresentable este ușor de ascuns sub carcasa.
