Pompare - un simplu curent la convertor de tensiune. Folosit pentru a extinde limitele curente aparatelor de măsurare. în special sistemul de magneto și digitale ..
Pompare caracterizat prin valoarea nominală Izn șunt curentul de intrare și valoarea nominală a căderii de tensiune pe șunt Unom. Atitudinea lor determină rezistența nominală a șuntului
Curentul prin mecanismul de măsurare este:
unde I - curentul măsurat, Rp - mecanismul de rezistență al contorului (ampermetru).
Introducem factorul de by-pass egal cu raportul dintre valoarea totală a curentului la o valoare de curent care curge prin contor n = I / drepturile de proprietate intelectuală. Apoi, pentru a obține valoarea curentului prin mecanismul de măsurare a n ori mai mici decât valoarea curentului din circuitul principal, rezistența șunt trebuie selectată dintre condiții Rsh = Rp / (n-1).

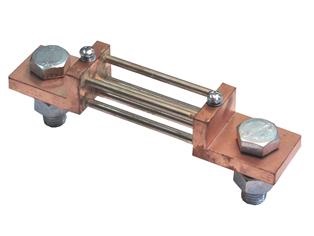

Măsurarea shunts utilizate pentru măsurarea curenților în jos pentru a 1000-5000A. Șunturi pentru măsurarea curenților de până la 30 A sunt, de obicei încorporate în dispozitivul de măsurare (șunturilor interne). Șunturi pentru curenți mari sunt efectuate în dispozitive separate (șunturi externe).
Pentru șunturi furnizate rândul următor tensiune nominală - 10, 15, 30, 50, 60, 75, 100, 150 și 300 mV
șunturi de măsurare sunt realizate din manganin (un aliaj de cupru și zinc, mangan, caracterizat prin stabilitate ridicată termică și foarte scăzută Seebeck) următoarele clase de precizie - 0,02; 0,05; 0,1; 0,2; 0.5
Pentru dispozitive portabile, iar scutul se face mnogopredelnye shunt, care sunt comutate în moduri manuale sau automate ..
shunts Domeniul de aplicare este limitată de curenți în principal constant (AC, o eroare suplimentară datorită diferitelor impedanțele de dependență de frecvență și dispozitivul de șuntare) și utilizați numai împreună cu magnetoelectric și dispozitive digitale. În mod semnificativ o mai mare putere a altor sisteme de dispozitive face ca utilizarea șunturilor în aceste cazuri, sunt complexe punct de vedere tehnic și mari consumatoare de energie.
rezistență suplimentară sunt cele mai simple traductoare de tensiune la curent. Și, din moment ce dispozitivele electrice toate sistemele, cu excepția electrostatice reacționează exact cantitatea de curent, rezistența suplimentară servesc pentru a limita voltmetre de expansiune măsură de tensiune a tuturor sistemelor, precum și alte dispozitive conectate la o sursă de tensiune - watmetre, Fazometri, contoare de energie.
rezistență suplimentară în serie cu dispozitivul și curentul I în circuitul de măsurare al dispozitivului (. Fig) este egal cu:
în cazul în care U - tensiunea măsurată, și Rp Rd - dețin rezistența dispozitivului și rezistența serie. Deoarece rezistența de serie prin intermediul dispozitivului și fluxurile sunt același curent, căderea de tensiune pe instrument de măsurare este egală cu:
Dacă instrumentul (voltmetru) are o limită de măsurare cu ajutorul rezistenței suplimentare Un se poate extinde dincolo de valoarea sa de măsurare de n ori, dacă o rezistență suplimentară satisface următoarea condiție:
rezistență la Incremental, ca șunturi, de obicei, realizate din manganin și utilizate la tensiuni până la 30 kV. În metri portabile și panou sunt utilizate rezistență mnogopredelnye suplimentare.
Deoarece mărimea rezistenței suplimentare trebuie să fie suficient de mare și în consecință o lungime de sârmă mare, ele rula sub forma unei bobine de sârmă fină înfășurare. Înfășurare rezistențe serie concepute pentru funcționare pe curent alternativ, bifilară efectuate pentru a minimiza reactanță
Utilizarea rezistențelor serie contribuie, de asemenea, la o scădere a temperaturii de eroare de măsurare electrice. Într-adevăr, să coeficienți bP și coeficienții BD rezistive ale dispozitivului de măsurare și rezistența suplimentară. Apoi, din diagrama din fig. Rezultă că coeficientul global de temperatură de numai un voltmetru este egal:
Coeficientul de temperatură de aditiv rezistență este de obicei aproape de bine,
Liu, Bd „0, deci putem presupune că:
