2.1 taximetru oferă următoarele funcții:
- calcularea și afișarea costului călătorie în unități monetare (den. unități.) cu o precizie de ± 1 sau precizie de ± 0,1 den. U.;
- calculul și afișarea de distanța parcursă în kilometri, cu o precizie de ± 0,1 km;
- calcul și afișare a timpului de așteptare în ore și minute, cu o precizie de ± 1 min;
- calcul și afișare a timpului de deplasare în ore și minute, cu o precizie de ± 1 min;
- Afișează ora curentă;
- Afișează rata curentă;
- modul de afișare;
- Costul de referință oprire temporară a călătoriei;
- stocare în memoria fiscală contoare valoare comună, kilometraj, timpul și numărul de vizite;
- Programarea numărului individual al taximetrului;
- emiterea unui calculator personal stabilit tarife, număr individual și contoare fiscale pentru cablu fiscale speciale;
- schimbări în planurile tarifare și modurile de operare cu ajutorul unui calculator personal sau de programare;
2.2 Alimentare V. 11 la 15;
2.3 Consumul nominal de curent mA max. 70;
2.4 călătorii moduri de încărcare:
2.6 Dimensiuni de gabarit. 90h50h25;
2.7 Greutate, kg. 0,1;
2,8 viață plină de serviciu, nu mai puțin de ani. 10.
3.1 taximetru, buc. 1;
3.2 ham pentru conectarea taximetru, buc. 1;
3.3 Instrucțiuni de utilizare, buc. 1;
3.4 Cablarea pentru sârmă de programare (disponibil numai pe taximetru partid), buc. 1.
4.1 taximetru este un dispozitiv care se bazează pe un microcontroler.
4.2 Principiul de funcționare este că taximetrul numără impulsurile care vin de la senzorul de viteză electronic (nominal instalat pe unele modele de autoturisme, sau instalate separat), și măsoară timpul de deplasare, după procesarea informațiilor sunt afișate pe LED.

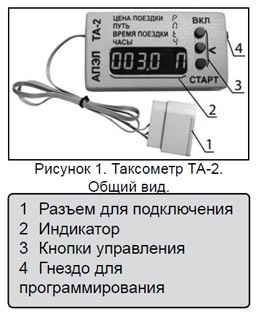

4.3 Aspect taximetru și control aspectul prezentat în Figura 1. Pe panoul frontal sunt afișaj Taximetrul și trei butoane de control - „ON“, "<», и «СТАРТ». Индикатор представляет собой 6-ти разрядный семисегментный дисплей, на котором отображается информация о поездке и режимы работы таксометра. Кнопки используются для включения и выключения таксометра, обнуления счетчика, переключения режимов и установки времени.
4.4 Indicatorul este împărțit în trei zone. În partea stângă este prima zonă a celor patru cifre. Aceasta afișează parametrii calculați ai excursiei:
- costul călătoriei 0-9999 den. u 0-999,9 sau den. U.;
- distanța parcursă de kilometri 0-999,9;
- timpul de parcare sau timpul de călătorie 0-99,59 minute;
- ora curentă.
Zona a doua - un bit indică operația taximetru:
- Mișcarea - segment de rotație;
- numărătoarea - la rândul său, cuprinde un segment;
- Pauză - Indicatorul de descărcare stins.
A treia zonă - un indicator de bit indică numele parametrului de afișare:
- P - calcularea costului de călătorie în valută (rubla, hrivna, tenge, etc ...);
- P - distanța parcursă în kilometri;
- t - timpul de parcare sau de călătorie în timp în ore și minute;
- W - ora curentă.
4.5 Butonul „ON“ este folosit pentru a taximetru on-off, în timpul modului PAUZĂ - pentru a reseta contorul, și în timpul funcționării - pentru a schimba imediat modul de încărcare - „povremonny“ și „kilometru“.
Butonul „Start“ este folosit pentru a comuta la modul de funcționare a punctului de referință de pornire în modul pauză cu oprirea temporară a referinței și conservarea citirilor curente.
butonul "<» используется в режиме ПАУЗА для вывода на индикатор параметров поездки, а в режиме ПОЕЗДКА -изменения тарифа «город» - «загород».
5.1 Nu este permis să opereze taximetrul cu daune mecanice.
5.2 Pentru a evita electrocutarea și deteriorarea taximetru, montarea și instalarea efectuată la terminalul a fost dezactivat bateriile „greutate“.
6.1 taximetru este atașat la tabloul de bord cu bandă adezivă cu două fețe într-un loc convenabil pentru accesul vizual al șoferului și pasagerului.
6.2 Pentru a conecta taximetrului la cablajul electric al vehiculului este utilizat, furnizat cu taximetru.
Atenție! Atunci când se utilizează numai povremonnoy de instalare și conectare a senzorului de viteză de încărcare nu este necesară.
6.3 Metode de conectare:
6.3.1 LADA 2101-07, 2109, 21213, GAS 24, 3102 cu motor carburator (fără senzor de viteză)
- senzor de viteză setată (disponibil la cerere) între unitatea de vitezometru situat pe cutia de viteze și unitatea unui cablu vitezometru. Pentru aceasta este necesar să se întoarcă de la unitatea de cablu, pentru a înșuruba senzorul de la dispozitivul de acționare, cablul înșurubate la senzor.
- lipiți taximetrului prin utilizarea bandă dublu adezivă pe tabloul de bord într-un loc convenabil.
- Lay ham (figura 2) în compartimentul pentru compartimentul pentru pasageri și motorul vehiculului, astfel încât conectorul cu trei pini 1 transformat aproximativ senzor de viteză (în cutia de viteze), o nouă conector 2 și cele două capete libere ale firelor sunt sub consola centrala.
- conectați conectorul cu trei pini la cablajul cu un senzor de viteză, un conector de nouă ham într-un taximetru. Capetele libere ale firelor conectați la sistemul electric al vehiculului, în conformitate cu marcajul. Sursa de alimentare + 12V trebuie să fie cheia de contact comutabil (de exemplu, trabuc brichetă, timp).
6.3.2 LADA 2101-07, 2109, 21214, GAS 3110 cu motor cu injecție de combustibil (un senzor de viteză)
- lipiți taximetrului prin utilizarea bandă dublu adezivă pe tabloul de bord într-un loc convenabil.
- Luați fasciculului de cabluri incluse, scoateți conectorul său trei pini și două fire care se extind de la contactele 1 și 3 conector cu trei pini așa cum se arată în figura 3 (disponibil varianta modificată fără conector senzor de viteză). Așezați cablajul rezultat în compartimentul motorului și cabina mașinii, astfel încât firul este tăiat de la conectorul cu trei pini a apărut cu privire la senzorul de viteză, și nouă slot și cele două capete libere ale firelor sunt sub consola centrala.
- obține cablajul de sârmă conectat la un senzor de viteză, pentru a primi fasciculul de sârmă care se extinde la al doilea conector de contact. masați ușor afară cablul și conectați-l la cablajul taximetrului, cu atenție izola conexiunea.
- Conectați nouă conectorul de pe cablajul cu un taximetru. Capetele libere ale firelor conectați la sistemul electric al vehiculului, în conformitate cu marcajul. Sursa de alimentare + 12V trebuie să fie cheia de contact comutabil (de exemplu, trabuc brichetă, timp).
6.3.3 LADA 2110-12, 2113-15, 2123
- lipiți taximetrului prin utilizarea bandă dublu adezivă pe tabloul de bord într-un loc convenabil.
- obține sub consola centrală nouă conector pentru computerul de bord.
- conectați conectorul de la computerul de bord taximetru.
- în cazul în care nu există nici un conector computer de bord, puteți utiliza metoda de conectare descrisă în Sec. 6.3.2.
7.1 Înainte de a utiliza taximetru este necesară pentru a face programarea datelor inițiale, condițiile de funcționare și tarifele. Programarea se realizează cu ajutorul unui cablu de interfață și un PC sau un dispozitiv de programare special furnizat separat.
program de configurare taximetru vă permite să modificați și să vizualizați următorii parametri ai operei sale:
- Mod de încărcare: povremonny - valoarea de calcul călătoria se efectuează în funcție de durata călătoriei, kilometru - calculul costurilor călătoria se efectuează pe baza distanței măsurate, mixte - poate comuta în timpul călătoriilor între regimurile kilometru și povremonnym de încărcare;
- Mod de vacanță - calcularea costului de minute de kilometri și se realizează cu ajutorul coeficientului;
- costul minim al călătoriei în termeni de bani;
- timp în minute plătite;
- distanța plătită în kilometri;
- prețul pe minut călătorii sau staționare în unități monetare;
- cinci (sau șase - în unele versiuni) niveluri de preț pe kilometru, în funcție de distanța parcursă în termeni de bani;
- minute factor de cost noapte;
- noapte valoarea coeficientului de km;
- la timp a tarifului zi pe oră;
- în timp ce porniți orele de noapte de tarif;
- minute vacanță valoarea coeficientului;
- Vacanță valoarea coeficientului km;
- posibilitatea de a comuta automat în modul inactiv la o oprire completă, sau la viteze mai mici de 18 kilometri pe oră, manual;
- Tip senzor puls / metru de viteză;
- vizualiza contoare fiscale: kilometraj, timp, cantitatea și numărul de călătorii;
- vizualiza și modifica numărul individual al taximetrului;
- vedere stabilit în planul tarifar taximetru.
7.2 Pentru a activa taximetrului începe să funcționeze pe scurt apăsând butonul „ON“, în timp ce semnul de afișare [TA-2.5 HELLO] apare pentru scurt timp, și atunci, [oraș].
7.3 Înainte de începerea butonului excursie "<» выберите режим [город] или [загород].
7.4 Pentru un punct de referință, apăsați scurt butonul „START“, în timp ce indicatorul afișează o rulare sau un segment de rotație care arată modul de operare și afișează costul călătoriei pe ecran, și la fiecare cincisprezece secunde pe indicatorul modului [h] de încărcare - [cale] sau [oraș ] - [rural].
7.5 Dacă doriți să opriți temporar de numărare menținând în același timp indicațiile curente, apăsați scurt butonul „Start“, iar segmentul de rulare este oprit. Apăsând acest buton va duce la continuarea contului.
7.7 Pentru a reseta la zero, a opri cheltuiala butonul „Start“ și apăsați scurt „pe“, și inscripția [RESET] apare pe ecran.
7.8 Apăsați scurt butonul „ON“ pentru a schimba modul de taxare (povremonny, km) în timpul călătoriei (în cazul în care contul). În acest caz, indicatorul va apărea cuvântul corespunzător modul curent de încărcare: [cale] - km. [HR] - povremonny.
7.9 Pentru a schimba regimul tarifar (oraș - rural) în timpul călătoriei (în cazul în care contul), apăsați scurt butonul "<». При этом на индикаторе появится слово, соответствующее текущему режиму тарификации: [ГОРОД ] - городской. [ЗАГОРОД] - загородный .
Pentru a dezactiva așteptare 7.10 taximetru "ON" până când pe display [OFF].
7.11 Pentru a seta ceasul și porniți taximetrul până când eticheta este prezentă pe [TA-2.5 HELLO], apăsați scurt butonul „START“. În acest caz, indicatorul afișează ora curentă. Schimbarea indicațiilor prin apăsarea butonului "<» и «СТАРТ». Для завершения установки нажмите кнопку «ВКЛ ».
8.1 Pentru a menține taximetrului în stare de funcționare trebuie efectuată inspecția tehnică cel puțin o dată pe lună și de întreținere o dată pe an.
8.2 În timpul inspecției tehnice este necesar să se acorde atenție:
- deteriorări mecanice;
- prezența prafului și a murdăriei pe elementele și asigură eliminarea acestora.
8.3 Când un service pentru a fi efectuate în tot volumul funcționării checkup, precum și următoarele:
- verifica contactele de cablu absența de oxidare;
- Fiabilitatea verificare a contactelor în conectorii cablajului.
9.1 Nici un indicator luminos:
- Verificați conexiunea prin cablu și disponibilitatea alimentării cu energie.
9.2 La începutul mișcării taximetrului nu intră în modul „unitate“:
- Verificați conexiunea prin cablu;
- Verificați senzorul de viteză.
