Puțini în construcția de garaj, prevede posibilitatea de încălzire. Și pentru că în acest proces trebuie să fie încălzite independent. Vă oferim trei opțiuni pentru modul de a face un incalzitor de casa pentru garaj, prin care va fi posibil pentru a aduce rapid zona de lucru a „minus“ în bună „plus“.
Recomandări generale pentru crearea de dispozitive
Într-un efort de a reduce costurile, mulți proprietari ai unui articol, alegând între opțiuni de incalzire, nu în grabă să se pregătească modelul din fabrică.
La urma urmei, având dorința și care au competențe adecvate de dispozitiv de încălzire este întotdeauna posibil să se construiască pe cont propriu.
Originalul și încă în siguranță, sistemul de încălzire poate fi construit chiar improvizate utilizate în exploatație
La selectarea unei opțiuni de încălzire pentru un garaj care poate fi făcută cu propriile mâini, mulți sunt ghidate de doi parametri:
- Dispozitiv de încălzire trebuie să fie activat ușor, cald rapid camera.
- Dispozitivul trebuie să aibă o structură simplă lipsită de piese și elemente complexe.
- Operațiunea se efectuează cu costuri minime financiare.
Toate aceste cerințe sunt îndeplinite de trei opțiuni descrise mai jos încălzitoare improvizate care rulează pe diferite surse de energie: pe gaz, combustibil solid și de energie electrică.
La fel de importantă este siguranța dispozitivului. Prin urmare, indiferent de metoda de încălzire în garaj trebuie să fie echipate cu sistem de încălzire. După reducerea cantității de oxigen și a acumulării de produse de ardere prezintă riscul pentru viața umană.
incalzitor de gaz de casă
Principalul avantaj al acestui model este acela că fabricarea acestuia necesită un minim de piese, care va fi întotdeauna la fermă în fiecare artizan.
O astfel de sursă de încălzire economică nu este prea costisitoare; costul de fabricație și întreținerea acestuia este pe deplin scăldată în serviciu
Singurul dezavantaj al unei astfel de sisteme de încălzire cu gaz - necesitatea de a se asigura o ventilație adecvată.

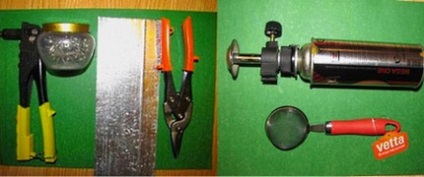

Pregătirea materialelor și componentelor
Pentru a face încălzitorul de gaz în garaj, trebuie să se pregătească în avans:
- supapă arzător;
- foaie de staniu;
- foarfece de metal;
- burghiu cu un burghiu subțire;
- nituri;
- klepochnik.
Pentru fabricarea grilajului nevoie segmentul net cu ochiuri de metal. Ei bine, în cazul în care o parte este o strecurătoare obișnuită plasă de sârmă, acesta va acționa ca un ecran protector.
Elementul principal al dispozitivului este umplut cu o capacitate de ml canistră de gaz Bucșă 450 utilizat pentru reîncărcarea brichetelor
sticle Collet sunt convenabile în care utilizarea lor nu poate consuma în mod direct întregul conținut. Prezența suprapunerii supapelor permite utilizarea mai multor dispozitive.
Dacă se dorește, un design ce poate fi încălzit se poate face pe baza nu numai cartușele de unică folosință utilizate pentru realimentare de brichete, și de a face uz de un cilindru mic, dar reumplut.
Eboșe de tăiere și de design de asamblare
La fabricarea structurilor în primul rând fixat la încălzitor arzător.
sită Business selectat diametru corespunzător este aplicat pe foaia și Galvanizarea încercuiesc marcatorul de contur
În direcția celor patru laturi imprimate pe foaie de galvanizare pririsovyvat patru tab dreptunghiular. Unul dintre urechi ar trebui să se facă de două ori mai mult decât ceilalți. Conform semifabricatele contur tăiate planificate, încercând să facă netedă, lipsită de secțiuni bavuri.
Arzătorul cu ajutorul șuruburilor înșurubate tăietura semifabricat din tablă de metal. Plasat pe cele patru laturi ale semifabricatului știfturile sunt îndoite în direcția opusă și sunt folosite pentru fixarea sitei.
Atașat prin sita file staniu cerc are o formă de calotă, astfel încât va fi mare disiparea căldurii pe laturile
Pentru a atașa un al doilea plasă de siguranță, să ia o altă foaie de staniu, iar segmentul tăiat din el exact același cerc dimensiune. Prin recoltarea pririsovyvat urechi alungite, necesare pentru fixarea plasei.
Pas înapoi de la marginea cercului în jumătate centimetru, este perforat de-a lungul circumferinței 10 din prin găuri. Din tăiat cu ochiuri fine banda de plasă metalică este tăiată, a cărei lungime corespunde diametrului semifabricatului de tablă tăiată.
Plasat pe cele patru laturi ale reazemelor sunt pliate și utilizate pentru fixarea latura largă a plasei fine de bandă, un al doilea gol fixat pe partea opusă
file împăturit preforme staniu formă circulară, este fixat pe laturile opuse ale benzii ochiuri prin klepochnika și nituri. In starea asamblată se presupune a fi un cilindru cu pereți din plasă și capete de staniu. Construcția care cuprinde două grătare, este avantajos prin aceea că o suprafață mare de încălzire și este echipat cu o protecție suplimentară.
La etapa finală se poate transforma doar pe un încălzitor de apă cu gaz pentru a verifica performanțele sale. Căldura produsă de acest dispozitiv mic va fi suficient pentru a se asigura că o cameră mică de căldură sau un garaj.
Soba de sticla folosit
Sobe, au fost populare acum o sută de ani, iar astăzi nu predea pozițiile lor, a fost principala sursă de căldură în garaj și de utilitate cameră. Și principalul lor avantaj este că pot lucra nu numai pe lemn, dar pe ansamblu, care arde.
Sobe din butelii de gaz care conțin până la devastarea propan în 40-50 litri de segmente de volum și cu perete gros baril țeavă de oțel având un volum mic
Grosimea minimă a peretelui acestor structuri ar trebui să fie de 2-3 mm, dar încă cea mai bună opțiune - 5 cm, prin care va fi posibil să se utilizeze orice tip de combustibil. Dacă vom compara modelul de proiectare orizontală și verticală, primul câștig în ceea ce privește ușurința de bușteni de încărcare.
Construcția de proiectare verticale
Cea mai simplă variantă implică utilizarea cilindrului sobe cu gaz de fabricație: un design corp de încălzire este gata, rămâne doar pentru a aranja compartimentele de sub fila și combustibil cenușarului. Înălțimea cilindrului este de aproximativ 850 mm, diametru in grosime - 300 mm și o grosime a peretelui suficient permite utilizarea oricărui tip de combustibil.
Pentru a construi o structură verticală cilindru instalat este împărțit în două părți inegale de volum:
- Top - ocupă 2/3 din design servește ca o cameră de primire pentru ouat lemnului;
- mai mici - ocupă 1/3 din construcție și servește pentru a colecta cenușă.
Pentru fabricarea sobe în peretele cilindrului la dimensiunea fiecăreia dintre cele două secțiuni sunt găuri tăiate pentru dispunerea ușilor. ele însele Ușile pot fi construite din bucata tăiate de perete balon sau tăiate din foi de metal.
La limita dintre grătarul compartimentului montat superior și inferior. Dar, din moment ce terminat grătarul din fontă de dimensiuni potrivite sunt greu de găsit, pentru producția sa, utilizând bare groase.
Baza pentru fabricarea grătarului din armarea reliefează 12-16 mm în grosime, tăiate în bare, care sunt plasate la o distanță de 2 cm unul de altul
În partea superioară a găurii tăiate cilindru pentru diametrul coșului de cel puțin 150 mm. Acest element poate fi sudat de tăiere tablă. Principalul lucru - că diametrul tubului rezultant corespunde cu mărimea coșului, în scopul de a simplifica interfațare.
Ușile echipate cu încuietori și este fixată la carcasă prin sudură. Dacă se dorește, buclele pot fi realizate din mai multe legături groase de lanț de oțel.
Ca soba nu a fost inițial se referă la numărul de instalații de încălzire sigilate, nu este nevoie de a utiliza garnituri
Pentru a bloca formate pe slotul ușilor de perimetru pe exteriorul perimetrului semifabricatului este mai bine să sudeze o mică pervaz. - Bandă metalică Lățime 1,5-2 cm modele gata pot fi conectate numai la un coș de fum și de testare.
Modelul cu o carcasă dispusă orizontal
Dispunerea orizontală a compartimentului de locuințe pentru colectarea cenușii din fundul sudate de construcție. Compartimentul principal este proiectat pentru lotul de combustibil și evacuarea cărbunelui ars. Acesta este echipat cu diametrul țevii de evacuare de 10 cm.
Un compartiment de colectare a cenușii construct la modă orice dimensiune potrivită, pervaz același bucătar, având în vedere dimensiunile tablei de oțel tăiate
Făcând un perete lateral al deschiderii de locuințe pentru instalarea ușii cuptorului. Dimensiunea acesteia nu trebuie să depășească diametrul țevii coșului. În sine echipat cu dispozitiv de închidere, iar ușa este montată pe balamale.
În peretele de carcasă care este orientată în jos, a purtat găuri. Acestea vor servi ca un grătar.
Pentru a îmbunătăți căldură sobe roșu cald, coș de fum poate fi făcută sub forma unui desen sau model înclinat alungit. Principalul lucru în regenerarea coșului de fum - evita secțiuni orizontale. Unii maeștri pentru a îmbunătăți încălzirea spațiului construiesc în jurul cilindrilor carcase realizate din tablă.
Dar nu uitați că soba este un potențial pericol. Și pentru că încăperea în care este instalat, ar trebui să aerisi periodic.

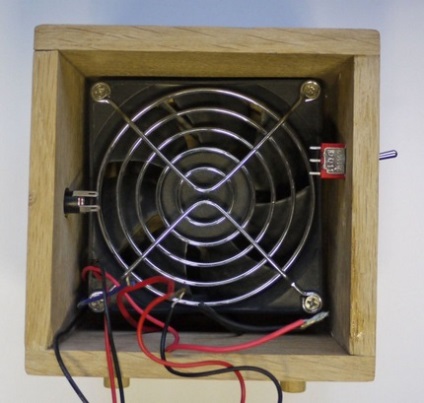

Producția de încălzire unitate desktop-
Acest tip de dispozitiv este un încălzitor și un ventilator într-o singură persoană. Dacă se dorește, acesta poate fi utilizat ca un aparat de aer condiționat improvizat.
Găzduit în încălzitorul de cabinet va furniza căldură în timpul sezonului rece, și pentru a pune răcitorul de calculator - pentru a crea o briză plăcută în timpul lunilor fierbinți
Acest tip de sisteme de încălzire este convenabil, deoarece permite să se adapteze vitezele de temperatură de încălzire și ventilator.
Selectarea materialelor necesare
Pentru a crea un sistem de încălzire necesită astfel de materiale:
- reostat;
- comutator;
- conector de alimentare;
- fire electrice;
- bandă cu LED-uri;
- calculator mai rece de 12 volți;
- sursa de alimentare trehamperny la 12 volți;
Pentru fixarea elementului de încălzire va necesita, de asemenea, două tijă desyatisantimetrovyh din secțiunea de cabluri de cupru de 1,5 milimetri pătrați
Carcasa unității este format din 9 mm semifabricate din lemn în grosime, iar picioarele de sprijin - bețișoare din același material într-un diametru de 12 mm
Dintre instrumentele necesare pentru a pregăti:
- jigsaws;
- pumn sau de foraj;
- de lipit;
- a văzut gaura;
- clei pentru lemn;
- "Moment" sau superglue;
Pentru a curăța recoltarea lemnului, îndepărtarea bavuri de-a lungul marginilor, de asemenea, necesitatea de a cu granulație fină șmirghel.
Asamblarea părților corpului
sisteme de încălzire în viitor va avea forma unui cub. Prin urmare, pentru fabricarea sa este necesara din cauza scanduri de lemn la 9 mm grosime tăiate:
- două țagle pătrat dimensiune 12x12 cm;
- 3 părți 10,2h10,2 cm; dimensiuni
- două dreptunghiulare goale 12h10,2 cm;
- patru mici dreptunghi dimensiune 1h1,5 cm.
Pentru fabricarea de lemn de construcții picioare coli D12 mm tăiate lungime 2 butuc de 3 cm fiecare.
Pentru energia termică generată a ieșit în mod liber dincolo de încălzire din piese pătrate forate diametrul orificiului de 8-10 mm
Pentru a simplifica sarcina lui, face modele de hârtie, dimensiunile care corespund dimensiunilor cm semifabricatelor 12x12. Dispunerea dispunere a găurilor este aplicată direct de model. Acestea sunt aplicate fiecăreia dintre părți și forate prin.
Preforma 10,2h10,2 cm, pentru a rezista la o distanță de 2,5 cm de la margine, făcând o gaură D7 mm. În același al doilea semifabricat din aceleași două găuri, pentru a rezista la distanță este de 2,5 între acestea cm. In a treia preforma 10,2h10,2 vedea scorul face o gaură prin D9 cm.
În fiecare dintre cele patru spații libere dreptunghiulare 1h1,5 găuri de dimensiuni mm face o D5 mm.
Pe latura lungă a dimensiunii dreptunghi 12h10,2 cm, care pleacă de la marginea de 1,2 cm, fac o două găuri D12 mm rezistat distanța de 7 cm.
Pentru a asambla structura, pe laturile dreptunghiului 10,2h12 cm lipit țagle 10,2h10,2 centimetru
În interiorul carcasei este setat bara pătrat cu o gaură într-un 9 cm. După aceea atașat ultimul corp dreptunghiular structura de închidere bucată. La final picioare etapă lipite.
Elemente de încălzire Instalare
Rolul elementului de încălzire va acționa întinsă între arc două tije de cupru. Pentru a determina dacă abordările de primăvară, este necesar pentru a conecta o sursă de alimentare de 12 volți și de a face măsurători cu un multimetru.
Deci, pentru a crea un flux de căldură este suficientă dacă citirea contorului va fi 2.5 Amperi. Cu acești parametri atunci când alimentat la 12 volți va fi generat aproximativ 30 de wați de energie termică.
Arcul selectat este sudat la tijele de cupru ale căror capete sunt fixate la dimensiunea piesei de prelucrat 1h1,5 cm. Structura asamblată aderă la colțurile carcasei. La capetele tijelor expuse cositorite „cozi“ ale cablului electric. După aceea, atașați bara echipată cu găuri.
Pentru a conecta răcitorul conductoarelor cu capetele albastre și roșii ale împletiturii sudate LED benzi, apoi trase spre exterior prin orificiul de diametru de 5 mm
Fixarea răcitor în interiorul carcasei, aceeași manipulare realizată de un reostat, comutator și conector de alimentare.
În cazul în care toate elementele structurale sunt conectate corect, în momentul în care reostatul luminile cu LED-uri bandă până lumină albastră. La momentul benzii LED disjunctor va deveni o nuanță purpurie, care este albastru de fundal principal crea violet. După aceea, arcul începe să se încălzească de încălzire.
Condiția principală pentru operarea dispozitivului - arcul funcționează numai atunci când porniți cooler; în caz contrar doar lovituri
Montate structura din exterior poate fi șlefuit numai si ceara de lemn trata sau 2-3 strat același lac. Grație acestui aspect prezentabil sisteme de încălzire în condiții de siguranță, puteți folosi nu numai de încălzire garaj, dar, de asemenea, în regenerarea camerelor de locuit.
Un ghid pentru a crea un sistem de încălzire compact:
versiune a unui casă mini-cuptor de fabricație:
Ce tip de sistem de încălzire de utilizat - este proprietarul locului. Când abilitatea corespunzătoare și posibilitatea de a petrece un pic de timp pentru fiecare încălzitor garaj nu va face o faci singur.
