Cererea de hangare frameless care au suferit o renaștere. Ei dura o lungă perioadă de timp, produsele rămân bune. O noua tehnologie permite să le construiască rapid și cu costuri reduse. De ce ei încă nu au câștigat încrederea fermierilor locali?
- hangare fara rama. Și ceea ce într-adevăr în condiții de siguranță? - unul dintre agrovystavok om de 50 de ani, este în mod clar interesat de tipul propus de facilități, interogat director de vanzari al unuia dintre expozanți.
-. Da, ei sunt în vârstă de treizeci de ani, sarcina de 200 kg / mp. m stativ. Și de a construi mai repede. Și prețul sunt mai puțini.
- Aceste hangare sunt bune, de exemplu, pentru garaje sau aruncă o lumină ... Dar pentru depozitarea produselor agricole - sigur!
Ceva aici nu se adaugă. hangare fara rama ... lucru este, poate că este bine, dar în cazul în care se află un truc. În cazul în care acestea nu sunt destinate creșterii, de ce atât de multe companii din CSI demonstrează în mod deschis zeci de facilități gata cereale și legume de depozitare, construite pe baza tehnologiei este frameless? Și dacă în aceste hangare într-adevăr se pot stoca în siguranță produsele agricole, în ce condiții?
Testat in timp
Utilizare ca arhive
Contrar unei opinii destul de larg răspândită că hangarele frameless nu sunt adecvate pentru depozitarea produselor agricole în țările CSI, multe companii oferă BBC tocmai în acest scop și să se asigure că produsul nu se va deteriora în timpul depozitării. Dacă construiți o podea grânar, fundație pentru viitorul de înaltă calitate (și în condiții de siguranță!) Cantitatea de sistem de ventilație podea de depozitare și de blocuri de beton instalate pe perimetrul fundației și care se extinde de la nivelul solului la o înălțime de un an și jumătate sau doi metri. Blocuri de beton va deveni un suport de încredere pentru baza terasamentului de cereale, iar aerul cu o temperatură uniformă provenind din cereale built-in guri de podea de beton, nu dau compactat. Dacă aveți nevoie pentru a construi un depozit de legume sau fructe, pereți subțiri din oțel BBC suficient pentru a acoperi izolația și de a stabili un sistem de control al climei sau CSG (atmosfera controlata).
Izolația este de obicei aranjată prin pulverizarea unei spume poliuretanice (PUR). Datorită aderenței ridicate a izolației tehnologiei de depunere de material permite să aplice o grosime de la 30 la 200 mm în pereți, tavan și alte structuri din beton, cărămidă, metal, ardezie, țiglă, lemn, plastic, situate în orice poziție spațială. Conform aprobat Goskomgradostroitelstva Ucraina TU U V.2.7-390 02071174-001-97 poliuretan - nu este inflamabil, material non-toxic cu greutate neglijabilă (. 40-70 kg / cu m) și o conductivitate termică (8 = 0,02 kcal / h m - .. C). Un strat de spumă poliuretanică 50 mm grosime conductivitate termică echivalentă placă de vată minerală 250 mm keramsit o grosime de 400 mm grosime perete de cărămidă de 370 mm.
Avantajele frameless
- Design greutate de lumină permite să facă fără fundații adânci, ceea ce face posibilă construirea unor astfel de structuri în aproape orice sol.

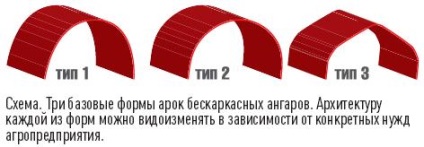

- O varietate de soluții arhitecturale. În funcție de scopul poate fi format prin diferite forme de arcuri (vezi. Figura).
- Tehnologia de construcție nu depinde de infrastructura care vă permite să construiască clădiri pre-fabricate, fără exagerare, într-un câmp deschis.
Etanșeitate și durabilitatea acoperirii
secțiuni din oțel interconectate „fantă în slotul“, și apoi laminate compus special, zabortovochnoy mașină automată. Găuri în foile nu trebuie să, respectiv, nu există nici un risc de scurgere și coroziune a structurii metalice. Fără cusături, etanșe absolută și scurgeri BBC este un avantaj în comparație cu metodele tradiționale de construcție și poate reduce în mod semnificativ costurile de operare.
Puțin mai mare decât suprafața
hangare frameless nu au nici un nod intern funcțional (susținere pereți, cadre și m. P.), care permite utilizarea deplină a întregii zone interioare a camerei.
Producătorii susțin pentru a accelera procesul de construcție în BBS de 2-4 ori, în comparație cu structurile cadru.
Avantajul hangarul arcuit frameless este că trupul său este autoportantă, astfel încât nu este nevoie să importe arcuri, grinzi, grinzi și diverse elemente de recuzită.
Tehnologia de construcție ACS permite injumatati aproape costul de construcție. factori semnificativi de cost sunt lipsa de cadru, fundație lumina, automatizarea și mecanizarea asamblare și izolare termică. Aceasta nu necesită livrarea regulată a materialelor de pe site-ul de construcție pentru a minimiza costurile de transport și accelerează procesul de construcție.
Pe măsură ce construiesc
Tehnologia de constructii pe baza hangare frameless producției (la fața locului) ale panourilor din tablă cu grosimea de 0,8-1,5 mm web. Tehnologia de construcții constă în mai multe etape.
1. Pregătirea proiectului de construcție. Primul pas este construirea unui hangar - pregătirea proiectelor - durează aproximativ două zile. Companii de top folosesc pentru acest software special care calculează și optimizează viitoarea construcție a unui tip special de utilaje pentru constructii.
2. Construcția fundației. hangare fara rama au greutate mica, asa ca nu necesita impunerea unor fundații, spre deosebire de structurile de cadru. Sarcinile de acoperiș și pereții sunt transmise fundației prin baza fiecărui arc. Intreaga sarcina este distribuita uniform pe picior de bandă continuă. Structura simplificată a fundațiilor economisește timp și reduce costul estimat de construcție.
Procesul de construire a unei fundații care cuprinde următoarele etape:
• asamblarea și instalarea matrițelor cofraje metalice;
• turnarea betonului în cofraje;
• suport care susține panoul de la barele de armare din cofraje de montare;
• îndepărtarea cofraje (după instalare pe panourile de colț arcuite și beton lor ulterioară turnare).
3. Fabricarea de panouri arc. Când fundația este montat pe role de oțel de construcție livrate de loturi și complexe de construcții mobile, doar nevoia de macara a artei. Folosind forma dispozitivului, aparatul produce prima direct din profile laminate din otel. Apoi, din secțiunile drepte sunt formate arc curbat, în conformitate cu dimensiunile specificate. Acest proces are loc în paralel cu instalarea structurilor fabricate.

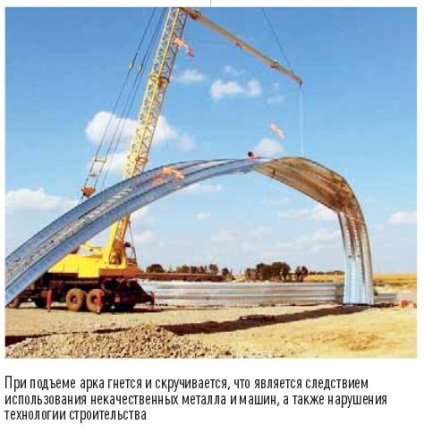

4. Instalarea de panouri arc. arcade curbate asamblate pe teren câteva piese de mașini automate de zabortovochnoy. Compusul din creșterea arc cu macaraua și instalate pe o fundație pregătită în poziția de funcționare și fixat prin sudură în puncte la detaliile ipotecare ale fundației. Așa cum este folosit, în general, fundații benzi, piloți plictisit sau rulment punct cu un pas de 3 m și armat cu grosime beton podea de 100 mm. Acest proces se repetă până când pereții laterali sunt ridicate pe întreaga lungime a structurii. format Urmatorul pereți de capăt ale panourilor drepte, care sunt tăiate la dimensiune, sunt stabilite în loc și, de asemenea, capsate, folosind mașini zabortovochnyh. Atunci când montarea nu lasă loc pentru uși, ferestre și conducte de ventilație, în conformitate cu proiectul. Această etapă durează până la 10 zile.
5. Montare de ferestre, porți, ferestre și sisteme de inginerie. Dacă este necesar, magazin izolate materiale de izolare termică, echipamente suplimentare instalate (de control al climei), efectuat lucrările electrice. construcție finite poate fi făcută în orice configurație, fără restricții privind lungimea, instalarea de vitralii, porți, uși și diverse dispozitiv de prelucrare și completări decorative.

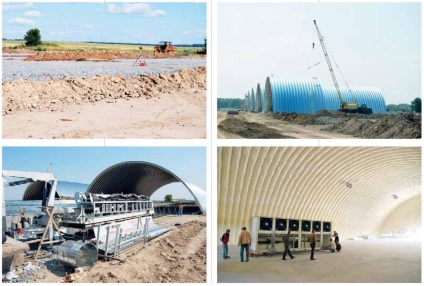

magazin mari de legume în regiunea Jitomir a fost construit de la sol timp de 4 luni
Fabrica de construcție universală
Este demn de remarcat faptul că materialele pentru construcția de hale fara rama sunt realizate direct pe site-ul construcției sale. Angajate în această unitate specială - fabrica de mobile automatizate (IAF), în aparență ca un vehicul special de mare. IAF este pentru producerea panourilor arcuite din tablă. Livrate la șantier fabrica de cargobot la locul de construcție se mișcă în mod independent. MAF este un motor diesel și un dispozitiv generator care produce un arc al unei foi de metal convențional cu pereți subțiri. În versiunile avansate ale arcadelor MAP fasonat controlate de un computer, un sistem automat cu un software special, oferind diferite forme de arcuri. O metodă de formare a panourilor - laminare la rece. Metalul poate fi utilizat galvanizat sau zinc acoperit cu un strat polimeric. Oțel poate fi utilizat pentru acoperirea cu alyumotsinkovym mediu chimic activ.
Metalul foaie este alimentat de la tambur la un panou care formează mașină panouri drepte dreptunghiulară sau trapezoidală în secțiune transversală lungime predeterminată. Apoi, mașină de îndoit formează arcul de forma dorită. Pentru fabricarea de panouri de perete drepte din tablă, utilizând aceeași mașină. Panouri produse în acest mecanism sunt superioare acoperișul din carton ondulat, datorită etanșeitatea conexiunii. Ei, de asemenea, au crescut rigiditate și, în consecință, necesită mai puține structuri metalice de fabricație pentru clădiri. Panourile sunt folosite pentru a face față pereții clădirilor.
autonomie completă LFA permite construcții în zone izolate, departe de civilizatie. Acesta utilizează un minim de materiale de construcții: bobine de oțel galvanizat, componente de izolare, precum și full-time pentru dispozitiv simplu, bazele de cofraje strip.
Acorde o atenție! Depozitarea poate începe să construiască în timpul iernii. Masina de temperatură încă la care îndoire oțel și aditivi speciali și fundație cofraje cald se va solidifica și la temperaturi sub zero.
Dimensiuni hangare
O caracteristică extrem de utilă a acestei tehnologii este construcția hangare arc este că lungimea lor nu este limitată, iar lățimea poate fi reglată prin schimbarea razei arcului. Cu toate acestea, trebuie remarcat faptul că în cazul în care construcția hangarului se combină, apoi folosind lățimea cadrului poate fi crescută. Tehnologia permite sa ridice trei tipuri principale hangare lățime de 8 până la 26 m și o înălțime de 3 până la 13 m și o lungime limitată.
încredere
arcuit tehnologie de construcție hangarul ne permite să construiască clădiri de oțel și de galvanizare. viață standard a clădirii din oțel zincat (galvanizat 275 g / mp.) - 50 de ani. Design-ul permite pentru reparații de rutină la un cost minim. Când se utilizează oțel galvanizat panouri acoperite pot fi colorate, și durata de viață, datorită creșterilor galvanizarea cu cel puțin 20%. Structura cu o deschidere de 22 m din oțel zincat de 1,3 mm rezista la o grosime de sarcină de zăpadă de 240 kg / ha. m, în timp ce vânt de până la 45 m / s. Complet cusături impermeabile oferă durabilitate a clădirilor, chiar dacă acestea sunt situate de producție, creând un mediu agresiv.
arcuri formă, tipul de material, lucrări suplimentare (instalarea de fundații, pardoseli, izolare etc.) - toate acestea afectează prețul hangarului, astfel încât nu se poate spune cât de mult va costa obiect. După toate lucrările, cum ar fi de stabilire fundație sau podea de producție, vă puteți face, și izolare, s-ar putea și nu are nevoie să, în cazul în care vă construi un garaj. Dar poate fi estimată pe baza prețului de 700 UAH / sq. m (structura podelei), această sumă include costul proiectului de fabricare și montarea structurii arc a primului tip (vezi. figura) de oțel produs în Slovacia acoperit cu zinc (Zn 275).
Întrebări frecvente
- Care este intervalul de timp de așteptat pentru construcția fără rame a zonei hangarului de 1000 de metri pătrați. m?
- Construirea de zona hangarului fara rama de 1000 de metri pătrați. m durează aproximativ 10 zile la o fundație pregătită. Dacă se va construi de la zero - 14-15 zile.
- Ce fel de sarcină de zăpadă calculat de design fara rama? Care este durata de viață a acestor facilități?
- construcție frameless proiectat pentru zăpadă încărcați până la 480 kg / mp. m, care corespunde celei de a șasea zonă de zăpadă (de exemplu, cea mai mare margine Kamchatka, România). Prin urmare, admisă intervalul Lățimea hangare depinde de zona de zăpadă, în care se află în construcție, precum și grosimea foii de tablă. Pentru zăpadă treia regiune (Ucraina), care corespunde sarcinii maxime de zăpadă de 180 kgf / sq. m, lățimea maximă a hangarelor se întind de 28 m. (Conform calculelor, este egal cu 30 m, dar de obicei constructori reasigurat și de a construi o lățime de cel mult 28 m).
durata de viață minimă de hangare este de 30 de ani, fara rama, de fapt, acestea sunt exploatate mult mai mult timp.
- Care sunt opțiunile de hangare de izolație frameless?
- structura frameless arc izolat în două moduri: fie pentru a face o structură cu două straturi și cu un încălzitor în mijloc, sau izolația este pulverizată sau „tiv“ în interiorul unei structuri cu un singur strat.
- Care este înălțimea minimă și maximă și raporturi lățime hangare frameless?
- La calcularea înălțimii coeficientului minim de 0,35 hangare frameless este utilizat pentru lățimea hangarului, înălțimea maximă - jumătate din lățimea.
- Care sunt standardele de stat, caietul de sarcini, desene sau modele standard, puteți găsi date privind capacitatea portantă a structurilor frameless?
Block „Întrebări frecvente“ a fost elaborat de grupul de „sisteme industriale“ companii
