Spre deosebire de dependințe orice alt scop, garaje de multe ori sunt livrate cu echipamente de ridicare diferite. Motivele pentru acest lucru sunt destul de clare: pentru a scoate din vehicul, cum ar fi repararea motorului, și chiar singur, sau nu este pur și simplu posibil. De asemenea, este clar că, împreună cu echipamentul, care pot fi achiziționate, și meșteșugari crea modele lor, ceva pe care sunt mult mai confortabil. Una dintre cele mai simple opțiuni de macara de garaj, care pot fi făcute cu propriile sale mâini, este prezentată în Fig. 6.2.1. O astfel de macara cu un braț și jumătate de metri lungime și are o suprafață de lucru de aproximativ 6 m2.

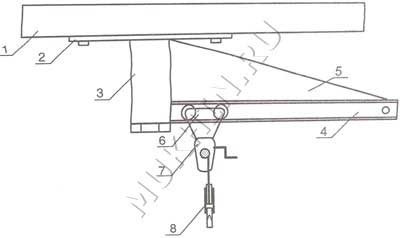

Fig. 6.2.1. Garaj macara 1 - suprapunere; 2 - placa de bază; 3 - sticlă; 4 - Arrow; 5 - ședere; 6 - cărucior; 7 - Winch; 8 - cârlig
Cele mai comune principii de design sunt după cum urmează. Macaraua constă dintr-o consolă fixată pe un ax rotativ vertical și brațul montat pe acesta să se deplaseze longitudinal căruciorul, care este fixat cu troliu buloane de marfă. Val Ø80 mm sudate kosnovaniyu - placa 400x400x25 mm din oțel, care, prin intermediul a patru bolțuri fixate pe intrados. Boom sudate din colțuri de sticlă și oțel lonjeroanelor. Deoarece lagărele într-un pahar de două bucșe de bronz sunt presate.
Cea mai mare parte a macaralei (.. Figura 6.2.2) este un troliu de mână, care este mai bine să ia o gata - producția industrială. În acest caz, porțiunea centrală a rotorului, la un tambur de cablu troliu irosite - segment de tub O42 mm și 150 mm în lungime. Tamburul este sudată în gaură și atașat la capetele sale flanse restrictiv - inel Ø80 mm și 5 mm grosime. In ambele jumătăți de cilindru găuri care sunt derivate și fixate capetele unui cablu de oțel O4 mm. Bucla formată de rola de cablu este atârnat cu un cârlig de sarcină. La rotirea mânerului, și, prin urmare, rotorul, cablul este înfășurat (desfăcută) și sarcina pe tamburul este ridicat (coborâtă).
Fig. 6.2.2. Camioane cu un troliu 1 - roți; 2 - obraz; 3 - un braț de antrenare; 4 - troliu; 5 - tambur; 6 - un cârlig scripete; 7 - cârlig
Un cărucior cu patru roți cuprinde două fețe îndoite, pe care pairwise ancorată rigid № ax cu rulmenți 204 la cușca exterioară a fiecăruia dintre care este presat pe roata cu jantă. Roțile sunt fixate pe osii prin intermediul unor inele elastice. Căruciorul este deplasat de-a lungul flanșelor orizontale ce formează părți ale brațului, și împiedică alunecarea de pe brațul montat la capătul său mărginește șurubul.
lift garaj. lift garaj original, conceput și realizat de francezul Zhan Mari Pascual, care, în orice garaj ar fi foarte util. Elementul de acționare al dispozitivului de ridicare este un jack de automobile obișnuit.
design-lift este destul de simplu și fabricarea acesteia, în virtutea majorității meșteșugari care au abilități de sudura. Palanul este montat pe un cadru sudat cu roți pivotante și este destinat pentru ridicarea sarcinilor de pana la 400 kg la o înălțime de 75 cm - (. Figura 6.2.3, 6.2.1-6.2.6 foto). Cadrul în forma literei „A“ - de tuburi pătrate sudate cu o grosime a peretelui de 3 mm (cel puțin). În partea de sus a cadrului - în baza de plăci de oțel sudate coloană tubulară (cu alunecare-suport pentru jack) pentru rigiditate sporită structurală două clini verticale. tub Rack trebuie să fie cu perete gros (având o grosime a peretelui de cel puțin 5 mm).
Fig. 6.2.3. lift de proiectare
Fotografii 6.2.1. Boom-ul conectat pivotant mânerul lonjeronului, ridicată și coborâtă când poziția aripilor, și în consecință - braț și
Fotografii 6.2.2. Rockerul deplasează degetul mobil al rack atunci când mânerul este rotit mufa
Fotografii 6.2.3. La coborârea degetul Jack braț rocker se deplasează la o poziție corespunzătoare cu creșterea maximă a stelă

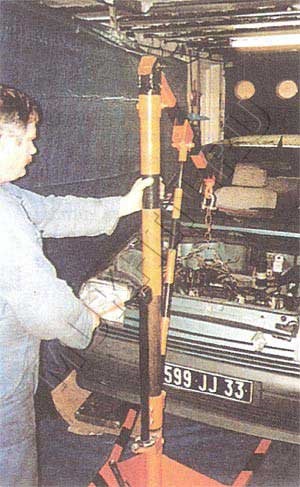

Fotografii 6.2.4. Toate gata pentru îndepărtarea de la motorul vehiculului prin intermediul ascensorului
Fotografii 6.2.5. plafon de garaj este scăzut, iar cursul cric nu este mare, dar este suficient pentru îndepărtarea motorului din compartimentul motor al mașinii
Fotografii 6.2.6. Pe lângă dispozitivul de ridicare este ușor să se mute marfa în orice spațiu liber
nacela cu brat articulat de șuruburi M10x70 mm blaturi de rack cercel. Creșterea boom-ului se realizează prin deplasarea aripile (și braț sprijinit pe el) pe raft. Degetul mobil este atașat la aripile șuruburilor jack M8h30 mm. Jib la capete cu balamale șuruburi M10x70 mm pe brațul și aripile.
Pentru a efectua operațiuni de ridicare jack auto montate pe ridicare, fixare a călcâiului și degetul pe suportul și aripile. Fixați frânele pe roată și sarcina fixă. La rotirea mânerului jack deplasează degetul, trăgând rocker și pivotabil legat cu ea capătul de jos al brațului. Datorită acestei mișcări are loc cu săgeți de sarcină în sus sau în jos.
