Iluminarea automată prin bariera luminoasa
Pentru a automatiza complet activarea și dezactivarea iluminării sau a altor aparate pot fi în lanțul lor de aprovizionare pentru a instala o barieră de lumină pentru iluminatul stradal. În funcție de configurația se poate, atunci când este rândul întuneric pe puterea, și în timpul zilei dezactiva.
Foto- - Foto 01
Ce este Fotorele
Acest dispozitiv este un senzor de compus care este sensibil la razele de lumină dintr-un lanț nutritiv. Ca urmare, atunci când lumina intră în ea devine un izolator în întuneric și devine un conductor. Astfel, pentru a obține includerea de iluminat pe timp de noapte și în afara în zori pe el.
lumini de control prin bariera luminoasa pentru iluminatul stradal - Foto 02
Întreaga schemă este colectat într-o incintă mică, care vin trei conductori pentru sursa de alimentare și de control al iluminatului. Ca o regulă, barieră de lumină stradă este montată la exterior într-un loc unde fără obstacole cădea lumina soarelui. Pentru fixarea pachetul include un suport special.
Foto- pentru iluminat stradal - fotografie 03

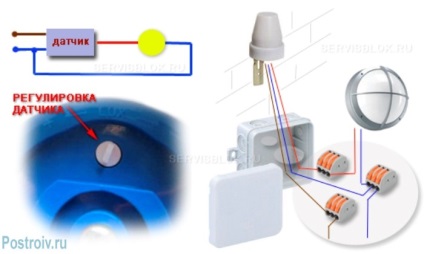

Pentru a regla regulatorul de prag poate fi stabilit, care permite acționarea în diferite condiții. El a fost scos la exteriorul carcasei și, în orice moment poate fi ajustată. În timpul rotației sale în direcția aparatului minus va răspunde doar după lăsarea întunericului, dar dacă pui maximă în partea plus, va exista o reacție de la începutul crepusculului.
Regulator de nivel de lumină de lucru - foto 04
Practic, producătorul recomandă să lăsați acest buton în poziția de mijloc. În acest caz, funcționarea sa este mai stabil. Intervalul de sensibilitate la lumină poate fi setată în intervalul de la 5 la 50 Lux. foto- în general pentru iluminatul stradal este proiectat pentru putere 1 - 3 kW. În acest caz, gestionează rețeaua cu o sarcină maximă de 10 amperi.
Există exemple de realizare a acestui dispozitiv, în care senzorul de lumină trebuie să fie luate separat de comutatorul și conectat printr-un cablu. Aceste tipuri sunt utilizate în principal în sisteme complexe, care sunt plasate în plăci speciale, în cazul în care nu există lumină solară.
De asemenea, este posibil să se conecteze o barieră de lumină, o operațiune de cronometru. Acesta poate fi programat pentru a activa și dezactiva controlerul pentru a lucra. Aceasta ajută să-l folosească în diferite perioade de timp. De exemplu, în timpul zilei, când o bună iluminare în general, poate fi deconectat de la ceasul de rețea. Numai atunci când se apropie ora de lucru, puterea este furnizată.
În cazul în care conexiunea trece printr-o barieră de lumină această schemă, se economisește energie suplimentară și crește durata de viață a sistemului în ansamblu. Timer-ul are o memorie, care este proiectat pentru o perioadă de o lună la un an. Este posibil să se ia în considerare diferitele perioade de timp de zi și de a face munca senzorului mai corect.
Din moment ce acest dispozitiv trebuie să lucreze într-un spațiu deschis, are protecție IP44. Acest lucru înseamnă că organismul nu poate obține obiecte mai mari de 1 mm. De asemenea, el nu se teme de spray de apă din toate direcțiile. Limitele de temperatură de lucru sunt spațiate -250-400 C.
Principiul de funcționare al regulatorului
Senzorul de lumină în proiectarea barieră de lumină - fotografie 05
bariera luminoasa Street are in structura sa un senzor special. Acesta poate fi un fotorezistor, fototranzistor, Phototriac, fototiristory sau fotodiodă. Fiecare dintre ei reacționează diferit la iradiere cu lumina:
- Tip rezistor își modifică valoarea de rezistență.
- Tip tranzistor reglează un semnal electric prin iradiere.
- tip triac interacționează cu o componentă armonică negativă sau pozitivă și trimite un semnal circuitului de comandă, care este plasat în ea.
- tip Tiristori funcționează cu curent continuu sub iradiere cu lumină și începe interacțiunea.
- tip Diode prin iradiere produce un impuls, care este direct proporțională cu intensitatea luminii.
Metode pentru instalarea de control al iluminatului
În cele mai multe cazuri, Fotorele pentru iluminatul stradal este instalat în apropierea sursei de lumină. Dar ar trebui să împiedice pătrunderea luminii de la lampa de pe regulatorul. Pentru a face acest lucru în avans pentru a găsi o umbră, și instalați-l acolo.
de exemplu, aranjament fotoelectric sub o lampă de stradă - Foto 06
Din organismul de reglementare din cele trei fire care trebuie să fie conectate în mod corespunzător la rețea și lampa:
- Firul maro este conectat la faza de alimentare a rețelei.
- Albastru Explorer este proiectat la zero. De asemenea, conductorul conectat la acesta de la lampa.
- sârmă de culoare roșie este un control și conduce direct de la controler la lampa.

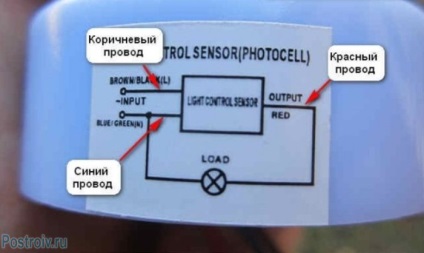

Schemă de conexiuni fotoelectric - foto 07
Schemă de conexiuni fotoelectric - foto 08

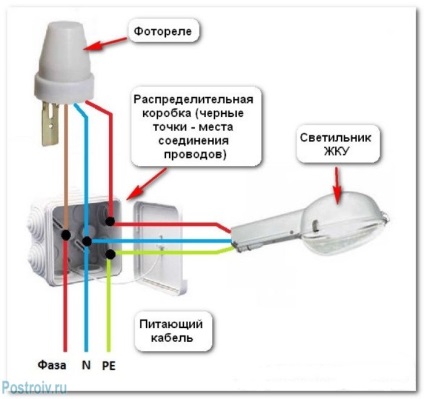

Există cazuri în care rețeaua este un conductor „pământ“ separat, care împiedică accidentală de locuințe de alimentare cu tensiune. În acest caz, bariera de lumină, schema descrisă mai sus, care este conectat la fel de bine, dar acest conductor merge direct la lampa, ocolind regulatorul. De asemenea, este demn de remarcat faptul că diferiți producători sunt diferențe în cod de culori, astfel încât trebuie să știți schema de conexiuni de bază:
- Faza este întotdeauna conectat numai la autoritatea de reglementare.
- Zero merge la controler și lampa.
- Faza a lămpii iese de sub control.

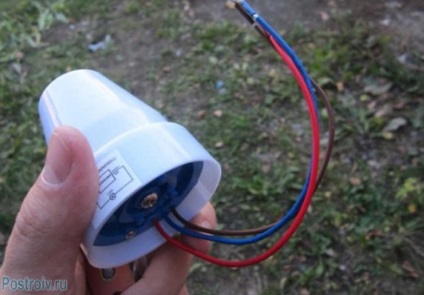

Bariera de lumină sârmă - Foto 09
Sfaturi pentru conectarea foto-
Dacă doriți să controleze activitatea mai multor lămpi în același timp, este necesar să se știe cum să se conecteze o barieră de lumină pentru o mulțime de consumatori. Veți avea nevoie de un controller special va primi semnalul de la autoritatea de reglementare și de control de iluminat, respectiv.
Înainte de a conecta o barieră de lumină trebuie să se asigure că este potrivit pentru evaluări de putere. Dacă nu, atunci trebuie să utilizați comutatoare auxiliare. În caz contrar, senzorul nu poate rezista la stres și să eșueze.
La selectarea o barieră de lumină pentru iluminatul stradal ar trebui să acorde o atenție la modul în care este conectat. Disponibilitatea de terminale speciale pentru cabluri zazhimki simplifică foarte mult de instalare. Dacă este necesar să se instaleze o barieră de lumină, schema de conectare a terminalului, care nu este, trebuie să utilizați cutia de joncțiune. Acesta va proteja în mod fiabil conecta fire de la obtinerea de apa pe ele. De asemenea, trebuie să vedem dacă există un caz desenat schema de conexiuni. Dacă nu, atunci acest producător nu sunt în valoare de mult încredere.
La instalarea este demn de reținut faptul că limita minimă de răspuns senzor este de 5 lucși, și se întâmplă atunci când este încă suficient de lumină. Prin urmare, economiile într-o astfel de sensibilitate poate fi pusă sub semnul întrebării.
Cum de a alege un foto-
Pentru a alege bariera de lumină din dreapta, este necesar să se stabilească modul în care ar trebui să funcționeze, și sunt necesare ce caracteristici suplimentare. Dacă doriți să opriți un bec, iar timpul de răspuns nu este atât de important, este fotoelectric ieftin adecvat fără posibilitate de regulament. Acesta va fi cea mai bună soluție în detrimentul prețului și funcționalitate.
Dacă aveți nevoie pentru a gestiona o întreagă linie de iluminat, caz în care veți avea nevoie de o barieră de lumină cu un regulator de sensibilitate. De asemenea, necesitatea de a controla comutatoare de putere, care vor primi semnalul și executa o comandă pentru întreaga linie.
Schema de conexiune la linia de iluminare fotoelectric - Foto 10
În unele cazuri, poate fi nevoie de versiunea cu senzor la distanță. Este convenabil să puteți pune dispozitivul în sine, împreună cu celelalte dispozitive din panoul. În acest exemplu de realizare, nu este nevoie de un puncte de montare separate pentru dispozitiv, făcându-l mai practic.
sondă de control Domeniu de aplicare
În cele mai multe cazuri, conectarea la o barieră de lumină este necesară pentru controlul iluminatului exterior. Dar îl puteți folosi în alte scopuri. Acest lucru poate fi un sistem de control de ventilație, instalații de udare, și alte dispozitive.
Avantajele utilizării controlerului și producătorii
În cazul în care sursa de alimentare pentru a instala iluminat, bariera de lumină de stradă, se poate salva o mulțime de energie electrică. Acest lucru se întâmplă din cauza pentru a stinge lampa în timpul zilei. Pot exista, de asemenea, exemple de realizare a elementului de aliniere cu senzorul de mișcare. În acest caz, iluminatul va funcționa doar atunci când este necesar.
iluminatul în aer liber - Foto 11
Principalii producători sunt firma fotoelectric EKF, TDM, IEK și altele. În plus, acestea furnizează și alte accesorii pentru instalarea și operarea controalelor.
Atunci când se utilizează o barieră de lumină pentru iluminatul stradal este complet controlat de perioada lămpilor incandescente. Ei lucrează numai în acele intervale de timp atunci când aveți nevoie de acoperire. Datorită combinației de conexiune paralelă, puteți controla întregul sistem de tuburi. Această automatizare simplifică foarte mult operarea și mărește durata de viață a întregului sistem.
Utilizarea de automatizare pentru a salva cantități semnificative de energie electrică. De asemenea, nu este necesar să implice intervenția umană constantă pentru controlul iluminatului.
Foto- pe streetlights - Foto 12
Pentru a instala o barieră de lumină, schema electrică este întotdeauna aplicată pe corp. De asemenea, pe ea există un control special care expune sensibilitatea dispozitivului la lumină. În funcție de poziția sa, puteți seta operația dorită a frontierei.
