cronometrele de sistem Etwis și gonguri de alarmă
(ETWIS) - informații generale, demontarea și montarea modulului de comandă
ETWIS permite funcționarea gonguri de avertizare, alertarea șoferului să scoateți cheia din contact, opriți iluminarea, fixarea centurilor de siguranță, respectarea limitelor de viteză în condiții de siguranță, precum și gestionarea activatori de blocare uniformă și opriți cronometrul pentru încălzire a lunetei.
1 - Tasta comutator senzor este îndepărtat (normal deschis)
2 - Comutator Comutator ușă (normal deschis)
3 - Hong
1 - Comutator de aprindere (ON, ACC)
2 - Modul de funcționare lumini comutator selector de funcționare
3 - Comutator ușă senzor șoferului (normal deschis)
4 - Hong
1 - Comutator de aprindere (ON)
2 - Întrerupător-comutator catarama centurii de siguranță șofer
(Normal închis)
3 - Indicator luminos "Cataramă"
4 - Hong
1 - Tasta comutator senzor este îndepărtat (normal deschis)
2 - Comutator ușă comutator-șoferului (normal deschis)
3 - Comutator felinare ceață
4 - Hong
1 - Comutator de aprindere (ON)
2 - Viteza vehiculului
3 - Hong
1 - Comutator de aprindere (ON)
2 - Comutator Ștergător
3 - Releu
1 - blocare comutatorul portierei șoferului (clapă /)
2 - Releu blocare
3 - Releu de deblocare
Unitatea de control pe modelele corespunzătoare complet ETWIS plasat chiar sub tabloul de bord auto.

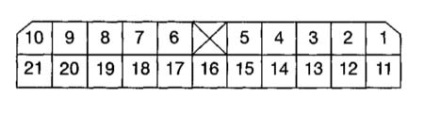

terminalele conectorului de cartele de identificare Un ETWIS modul de control
1 - 2 - Releu pentru încălzirea lunetei 3 - Indicator luminos "Buckle up" 4 - aprindere comutatorul 5 - comutatorul felinarelor cu ceață spate 6 - 7 - catarama centurii de siguranță senzorului șoferului comutator de 8 - Ground 9 - E / închiderea motorului de acționare a ușii 10 - E / motor de acționare de deschidere a ușii 11 - 12 - comutatorul de încălzire din sticlă spate 13 - senzor de blocare usa comutator 14 - gabaritul comutator ușă eliberare 15 - gauge comutator armarea frânei de parcare 16 - VSS 17 - OG mod de operare comutator selector de funcționare s 18 - cheie comutator senzor eliminat 19 - B + (deblocare / blocarea ușii) 20 - Lampa de cabină 21 - B +
COMANDA DE PERFORMANȚĂ
Scoateți compartimentul pentru mănuși și dreptul de a acoperi panoul de bord (a se vedea. Capitolul 1. Corp).
Deconectați instalația electrică și scoateți modulul ETWIS.
Instalarea se realizează în ordine inversă.
