Ampermetru și voltmetru digital pe PIC16F873A

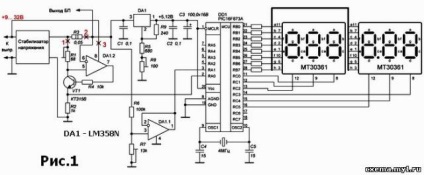

Figura 1 este o diagramă a unui voltmetru digital și un ampermetru, care poate fi folosit ca o completare la circuitele de surse de alimentare, convertoare, încărcătoare, etc. Partea digitală a circuitului format pe microcontroler PIC16F873A.
Pentru a afișa informații cu ajutorul unor indicatori cu LED-uri cu un catod comun. Unul din LM358 amplificator operațional cip este folosit ca repetor de tensiune și servește pentru a proteja controlerul când orice anomalie. Cu toate acestea, prețul controlerului nu este prea mic. Măsurarea curentului este realizată în mod indirect prin utilizarea convertorului curent-tensiune, configurat circuit amplificator operațional LM358 și DA1.2 tranzistor VT1 - KT515V. Citiți despre acest convertor, puteți încă aici și aici. un senzor de curent în acest circuit este un rezistor R3. Avantajul unui astfel de circuit de măsurare a curentului este că nu este nevoie de precise rezistor se potrivesc milliomnogo. Ajustați ampermetru poate pur și simplu trimmer R1 și într-o gamă destul de largă. incarca semnal de curent pentru digitizarea mai îndepărtat de rezistor de încărcare traductor R2. Tensiunea pe condensator filtru după picioare redresor dumneavoastră bloc (punctul stabilizator de intrare 3 în diagramă) hrănire nu trebuie să fie mai mare de 32 de volți, acest lucru se datorează o tensiune maximă de amperi op. tensiune de intrare stabilizator microcircuit KR142EN12A maximă - treizeci și șapte de volți.
Reglarea voltammetry este după cum urmează. După ce toate procedurile - ansamblul, programare, testare pentru conformitatea pentru produsul asamblat a tensiunii de alimentare. Rezistor R8 expune stabilizator de tensiune de ieșire KR142EN12A 5.12 V. După ce este introdus în priză programat microcontroler. Măsurați tensiunea la punctul 2 un multimetru care aveți încredere, iar rezistorul R7 sunt declarații similare. După aceea, la ieșire (punctul 2) este conectat la un ampermetru controlul sarcinii. lecturi Egalitatea ambelor instrumente în acest caz, se realizează prin intermediul rezistorului R1.

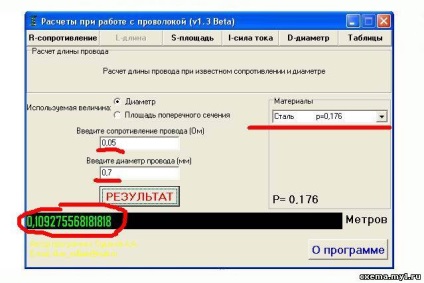

un rezistor senzor de curent pot fi făcute folosind, de exemplu, din sârmă de oțel. Pentru a calcula parametrii acestui rezistor, puteți utiliza un „Program de lucru cu sârmă“ Descarcă program? Deschis? Ei bine, atunci, avem nevoie de un rezistor de 0,05 Ohm. Pentru producția sa alegem sârmă de oțel cu diametrul de 0,7 mm - am avea așa, dar încă nu ruginirea. Cu programul calculeaza lungimea segmentului care are o astfel de rezistență. Bucurându-se de o fereastră de ecran a programului.
Și așa avem nevoie de o lungime de sârmă din oțel inoxidabil, cu un diametru de 0,7 mm și o lungime de numai 11 de centimetri. Nu avem nevoie de această bucată de poftă de mâncare într-o spirală și concentrare toată căldura la un moment dat. Se pare că totul.
