Orice lucrare de construcție ar trebui să înceapă cu planificarea și construirea de foișor de grădină sau pergola nu este nicidecum o excepție. Desigur, cel mai simplu mod de a comanda proiectului dreptunghiulare ingineri profesionale chioșc, dar prezența unor abilități de lucru de construcții se pot ocupa de sarcina, si in casa. Cu cât este mai deosebit că orice structură complicată acolo, ceea ce înseamnă că avem doar exact dimensiunea.
Schema generală de proiectare
proiectarea foișoare
Determinarea dimensiunii
Înainte de a începe construirea desen chioșc dreptunghiular, trebuie să definim dimensiunile sale:
- În primul rând. structura ar trebui să fie plasat pe site-ul nostru, și nu interferează cu mișcarea. În mod ideal, arborele trebuie amplasat departe de clădirile rezidențiale și agricole - această abordare va oferi cele mai bune condiții pentru un sejur confortabil.
Varianta cu dimensiuni standard
- În al doilea rând. interior ar trebui să fie suficient de mare. Dacă vorbim despre modelele dreptunghiulare, ei inițial planificat ca adăposturi pentru un număr destul de mare de oameni. La un nivel minim, toată familia ta este acolo pentru a fi plasat confortabil.
- În mod ideal, lățimea de astfel de structuri ar trebui să fie 2.5-3.5 m, iar lungimea - 4.5-6 m face mai mici. - Fii atent, dar cu design-ul de dimensiuni mari va arata greoaie.
Acorde o atenție! Dacă aveți de gând să instalați un șemineu sau un grătar, apoi, în acest caz, este necesar să se pună într-o zonă de capăt de aproximativ 2x3 m. Această rezervă este necesară pentru ca fumul și căldura de cărbuni nu interferează cu recreere.
Dimensiunile selectate pot fi ajustate în procesul de construire a unui plan detaliat. În mod firesc, ar trebui să se facă astfel încât dimensiunile generale nu sunt „ieșit“ dincolo de spațiul alocat pentru construcția de pe site.
Atunci când o dimensiune este determinată, este posibil să se ia un un program special de calculator sau linie. În orice caz, principiile prin care vom realiza construcția, rămân neschimbate.
Construcția bazei desenului
Avem nevoie pentru a începe proiectarea cu construcția schemei de bază.
Ca un exemplu, vom lua temelia dig de blocuri de beton 250x250 mm:
- Pe o bucată de hârtie (este de dorit să se utilizeze hârtie milimetrică - astfel încât novice va fi mult mai ușor pentru a evita greșelile) a fost aplicat pe conturul structurii, în conformitate cu dimensiunea selectată.
- În desenul impune linia axială care trece prin mijlocul laturilor lungi și scurte.
- Concentrându-se pe poziția liniile centrale, marchează locul unde instalarea elementelor de fundație va fi efectuată
Aparatul și forma de bază externă
- Trebuie amplasate suporturi uniform. De exemplu, pentru un exemplu de realizare, cu o lățime de 3,4 m și o lungime de 5 pasului optim între coloane de beton este de 1,4 m, așa cum se arată în diagrama.
Acorde o atenție! Bazat pe faptul că vom monta suportul 250x250 mm, pas între centrele soclurile lor atunci când instalați necesitatea de a face 1500-1550 mm.
- În continuare avem nevoie pentru a efectua desen legat cu banda. Folosind schema anterioara, dar mai bine - prin a face o copie a acestuia, a pus pe o placi de imagine de hârtie. Deoarece legat cu banda cel mai bine este de a utiliza secțiunea grindă de lemn 150x150 mm sau bord 50h150 mm, și ar trebui să se reflecte în desen.
- Este de asemenea necesar ilustrează schematic rafturi structura de rezemare pentru ansamblul de bază, inclusiv elemente de fixare și strat de impermeabilizare a unei membrane pentru acoperișuri sau impermeabilizare.
rack-mount
- La sfârșitul podelei separat de dispozitiv poate fi urmărit. De obicei, în acest tip de mandrinele suficient sexuale unul panouri masive strat, stabilite pe grinzi.
Separat, este necesar să se ia în considerare situația cu instalarea unui cuptor fix sau grătar. În cazul în care masa a acestor dispozitive va fi mare, podeaua a făcut într-un mod convențional, nu se poate susține. De aceea, sub sobă trebuie să completeze o fundație separată, prin desemnarea acestuia în desen.
Dezvoltarea pieselor de cadru
Atunci când circuitul de bază este gata, puteți trece la construcția carcasei. In cele mai multe cazuri, desene dreptunghiulare mandrinele sunt construite într-un sistem multi-view (vedere cu privire la punctele de vedere lungi și scurte laterale), care oferă o imagine a formei generale a structurii finite.
Pentru a începe cu, la fel ca în cazul bazei, este desenată cu conturul general al structurii. Aici este necesar să se aleagă înălțimea corectă.
Parametrii optimi sunt după cum urmează:
- De la zero la sol marca la patina -4 - 4,5m.
- De la nivelul solului până la tavan - 2,8 - 3 m.
- De la podea la tavan -2,3-2,5m.
- Cap - până la 0,5 m.
proiecție laterală marcate elevație
Luând act de aceste înălțimi în diagrama, trece la imaginea elementelor individuale:
- În primul rând face rafturilor desen, asigurându-vă că locația lor coincide cu locația fundației sprijină.
- Apoi, conectați legat cu banda de bare superioară care prezintă plăci de plafon, dacă este necesar.
- Între montanți aplicate imagine garduri schematice. garduri Sami ar trebui să fie construit pe o foaie separată pe o scară mai mare.
Scheme ferme de fixare

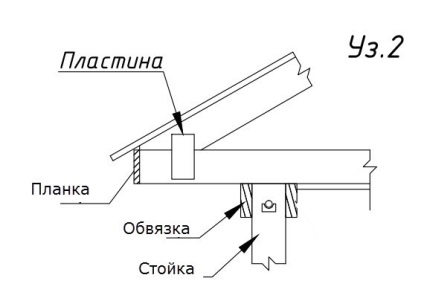

- În partea de sus a capriorilor trage un circuit conectat la fasciculul creasta. Pentru a facilita designul poate face, de asemenea, desen indicând superioară cazare căpriori proiecție - deci va fi mai ușor de navigat în timpul instalării.
Sfat! Ca și în cazul joncțiunii nodului la fundație, montajului căpriori locație la o trasabile asieta superior separat.
- În etapa finală a elementelor de circuit aplicat pe finisaj: pixuri, scări, obiecte decorative it.d. Trebuie să puneți-le astfel încât acestea să nu reduce performanța structurii în sine.
Așa cum am menționat mai sus, acest studiu poate fi realizat, de asemenea, prin intermediul unor programe de calculator. Desigur, pentru utilizarea lor trebuie să practice, dar în cele din urmă, în plus față de desen, putem obține modelul tridimensional al viitoarelor foisoare, și imaginați-vă cum va arăta site-ul dvs. cu această nouă structură.
Materiale și tehnologii
Ce
Construiește desenele cu propriile lor mâini, trebuie să ținem mereu în minte ce materiale să lucreze avem în stoc. Și că, pe această bază, iar dimensiunile specifice trebuie aplicate circuitului.
De exemplu, pentru construcția de exemplul foișor, vom avea nevoie de:

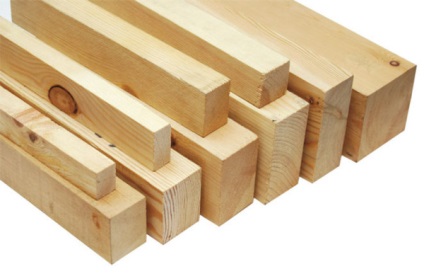

Lemnul nomenclatura utilizată este foarte extinsă
De asemenea, avem nevoie de:
- elemente de garduri (foi de policarbonat pe cadru, latticework panouri din lemn it.d.).
- Tablouri și placare Batten.
- Cutii Carcase pentru sisteme de ferestre (dacă există proiect).
- Organe de asamblare.
- mama Acoperișuri.
Factorii decisivi în alegerea acestor elemente sunt preferințele dumneavoastră, precum și disponibilitatea și prețul anumitor materiale în zona dumneavoastră.
Caracteristici de proces
Chiar procesul de montare arbore de mult timp nu ia.
Ne desfășurăm munca în următoarea secvență:
- Efectuăm topografie localizare, determinarea un gradient și selectând o porțiune de maxim nivel.
- Folosind nivelul de construcție și de numărare teodolit efectua secțiune, în conformitate cu o bază de desen.
Sfat! Această etapă este mai bine să încredințeze professionoalam.
- Pentru marcarea sunt găurire pentru fundație sprijină.
Lucrările se desfășoară conform planului
- De stabilire în fiecare gaura pat de pietriș, instalați și betonarea sprijin.
- În cazul în care suporturile utilizate grinzi de lemn, apoi mai târziu, ele pot fi nivelat prin tăiere. Dar stâlpii de beton pentru chioșc ar trebui să stabilească imediat o conformitate extrem de buna, monitorizarea cu mărimea pasului prevăzut în proiectul de indicatori.
- Pus pe un strat suport pentru impermeabilizare pentru acoperișuri. material pentru acoperișuri pe montanți de ancorare de top legate de placi de vânzare legată.
Acorde o atenție! Conexiunea șantier cu cremaliera de bază poate fi foarte diferit, astfel încât este necesar să se examineze în prealabil soluții de inginerie cele mai accesibile.
- Am conecta cu busteni de legare cu banda, care scândură de podea placi. Dacă utilizați o placă din materiale scumpe, șantierele de construcții poate fi timp să-l înlocuiască cu o punte temporară.
Apoi, trece la partea de sus a ansamblului:
- Pentru a fixa stâlpii stud superior.
- Concentrându-se pe fantele tăiate circuite construite pentru atașarea căpriorilor. Setați căpriori și întăritură, conectându-le cu creasta
- Căpriori fixați laț sub materialul de acoperire.
În principiu, această problemă de a construi un desen poate fi considerat pe deplin puse în aplicare.
În continuare, trebuie să efectueze un finisaj cosmetic:
- Între gard rafturi de fixare.
- În cazul în care condiția de proiect, instalați geamul.
- Am pus la podea de finisare.
- Efectuați finisare toate suprafețele - șlefuire, îndepărtarea prafului, manipularea medicamentelor bactericide.
Fotografii ale clădirilor terminate
Ca regulă generală, atingerea finală este atașarea scărilor de intrare și instalarea de elemente de interior, inclusiv BBQ.
Desene detaliate dreptunghiulare suficient foișoare pot fi găsite online pe site-ul nostru. În același timp, sistemele de auto-build sunt, de asemenea, destul de capabil de orice persoană care are cel puțin o reprezentare minimă a graficii inginerești (a se vedea, de asemenea, articolul „Micul Foișorul octogonal la cabana lor de vara“).
