Scari de incendiu numit camion de foc pe șasiul care cadrul de sprijin este instalat cu ascensorul de acționare. Există modificări de scări de incendiu au trei-șase de alunecare se întinde pe înălțimea brațului - 11 ÷ 62 de metri.
Scari de incendiu sunt folosite pentru a ridica marțiale bazat pe înălțime, de evacuare, livrarea la zona de ardere a focului substanțelor și a echipamentelor de stingere a incendiilor de stingere. Mecanismul de staționare în sus și sângerare retractabil este utilizat pentru dezasamblarea, monitorizarea situației. scări de genunchi suplimentare pe timp de noapte, folosite pentru a monta spoturi luminoase de iluminat.

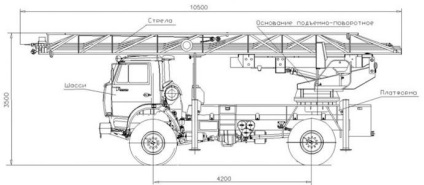

Elemente generale de construcție
O bază de platformă cu structura de ridicare rotativ și stâlpul de sprijin pentru pachetul de genunchi este montat pe un șasiu de bază GAS, Zil. MAZ, KamAZ. Ural sau "Tatra". vehicule specializate, de înaltă permeabilitate Osie (6x6 sau 6x4) și motorină de garantare a motorului.
Tangoanele - stabilizatorii mecanice sau hidraulice, sunt folosite pentru a fixa și distribuirea uniformă a sarcinii a AL în producția de muncă de incendiu și de salvare. Manipularea a suporturilor stabilizatorilor face de la panoul de control de pe partea din spate a platformei șasiu.
Acțiuni de salvare foc scări în limitele zonei de lucru prevede, pachet leagăn-sertar genunchi telescopice mecanizate. Mecanismul Boom conduce la grupul de lucru poziția motopropulsor (priza de putere, o pompă hidraulică, un rezervor de ulei, un filtru, o unitate de urgență, tubulatura și controlul hidro). Lift, roti și retrage scările genunchi produse din consola principală.
Când va fi complet asamblat, foc complet genunchi cu motor scara poate îndeplini funcții de macara. lug Stabilit utilizate pentru benzile de fixare. Încărcați masa proporțională cu valoarea unghiului vertical format de axa de rotație, și instalarea săgeți. De lucru de limitare a sarcinii determină unghiul de ridicare braț.
În plus, AL echipat cu lifturi, staționare sau nacelelor rapide. Ascensoarele aluneca pe scări fixe șine de braț extensibil.
Telecomanda este plasată pe locul de muncă al operatorului, în leagăn. Disponibilitatea altitudinii manipulatorului împiedică utilizarea simultană a consolei principale. Modelele actuale de scări de incendiu se completează de salvare manșon elastic, evacuarea de urgență a persoanelor de la înălțime.
Principalele scări de incendiu electrice - rețea standard de la bord a șasiului de bază al vehiculului, care este sursa de alimentare în curent continuu pentru instalații electrice auxiliare. rețea de lumină și sunet de semnalizare, dispozitive de comunicații, indicator de blocare sistem de iluminat rola, unitatea de nivelare de comandă, de urgență kit de genunchi de acționare și stabilizatorii în poziția de transport este conectat la un singur circuit.
Două baterii de rezervă cu tensiune nominală de 12 V este utilizat ca o sursă suplimentară de energie electrică. În caz de defectare a sursei de alimentare de la bord, dispozitiv de urgență vă permite să transferați scările în poziția de transport.
Scările au inclus echipamente tehnice-foc atribuite autospeciale de stins incendii, piese de schimb, instrumente și materiale. Echipamentul este transportat la locul unui incendiu în special, apă și rezistent la praf, compartimentele de pe scările platformei.
Marcajele într-o locație accesibilă pentru vizualizarea AL. Pe etichetă indică țara și mărcile comerciale ale producătorului, tipul AL, numărul de serie, data certificatelor de fabricație și de conformitate.
Scara este formată din patru unități similare, fiecare fiind format din 2 etape și lonjeroane conectate rigid, ferme. Unitatea auxiliară este montată pe partea de sus a primului grad și împinge manual. genunchi suplimentar nu poate fi folosit ca suport.
Bilete de fabricație a materialului scări - de înaltă rezistență din oțel slab aliat. Coardă de arc din profil special de laminate ușoare. Nodurile care acceptă sarcina principală, crește performanța asociat.

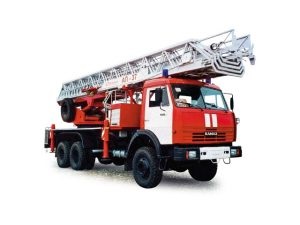

Foc motor de foc scara AL-30, pe baza KAMAZ-43502
Genunchi Compus telescopic. Link-urile sunt deplasate în raport cu celălalt prin intermediul gidropolispastov, sistemul de role de sprijin și de ghidare, mașini de spălat și se oprește. Link-uri scări sunt formate prin forța propriei greutăți. Goniometru cu plumb montate pe a doua treaptă a unghiului genunchiului inferior prezentând scări.
Specificații AL-30:
- plin de lungimea brațului, ținând cont de dimensiunea liniară a genunchiului suplimentar - 30 de metri;
- ridicare verticală unghi - de la -7 ° până la + 73 °
- masa de încărcare, utilizând AL-30 ca macara - 1 tona;
- Scările unghiului de rotație în jurul axei sale - 360 °;
- lungimea maximă a brațului, cu partea superioară a sarcinii, în timp ce efectuarea lucrărilor destinate pompierilor - 16 m;
- unitate de tip treaptă - transmisie hidraulică;
- șasiu de bază de tip Zil-131, Kamaz-43114, Ural-4320, TATRA-T815, MAZ-53373;
- flux de operare de agent de stingere a incendiilor monitor personal - 20 l / s;
- echipaj - 3 persoane (inclusiv șoferul).
Lafetnyj baril (fagure), montat pe marginea superioară a primului picior. Sleeve deschide la linia medie de pași și atașați la întârzierile de suprafață filtre de aer. Atunci când se lucrează cu standardul scara echipamentelor de stingere a incendiului aduce la 2/3 din lungimea totală, unghiul de braț este de 55 ÷ 60 °.
Foc motor de foc scara AL-50 poartă un echipaj, foc și echipamente tehnice și accesorii la foc. mecanism de înclinare în sus a AL-50 este utilizat pentru salvare, de stingere a incendiilor și operațiunile de salvare și recuperare la o înălțime de 50 de metri.
Acționarea scărilor dispozitivului de ridicare AL-50 combinate. facilitează de gestionare a energiei blocuri de grup electrohidraulice.
Specificații AL-50:
- înălțimea totală a brațului - 50 m;
- volumul de muncă în masă pe partea de sus a scării - 300 kg plecare de 16 m și 100 kg - 20 m;
- utilizând AL-50 ca masa de încărcare a macaralei 2 tone;
- Unghiul boom, în fabricarea de foc și salvare de la - până la + 4 ° 75 °;
- Scările de rotație în jurul axei sale de 360 °;
- lungimea maximă a brațului, cu partea superioară a sarcinii, în timp ce efectuează munca pentru pompieri 16 m;
- scara de tip actuator - combinate (unitățile de control electrohidraulic);
- șasiu de bază de tip Kamaz-53229 (cabina joasa si 6x4), Volvo FL 626;
- flux monitor de incendiu - 20 l / s;
- parte a echipajului de luptă - 3 (inclusiv conducătorul auto).
Elemente suplimentare ale configurației dispozitivului de ridicare AL-50 - Leagănul elevator salvare și manșonul flexibil. Scările superioare de genunchi instalat duza detașabil flux de master, electrice de la distanță.
Inspecția și întreținerea, testarea la fața locului a scărilor de incendiu, efectuate cu regularitate. Adecvate arme și echipamente de stingere a incendiilor trebuie să fie într-o stare de pregătire de luptă.
