Link-uri externe - unul dintre cele mai importante elemente ale AutoCAD. Nu este nici o exagerare să spunem că un astfel de utilizator de AutoCAD folosește, modul în care utilizează link-uri externe. Numai cu utilizarea de link-uri externe AutoCAD dezvăluite oportunități în colaborare.
În această secțiune ne vom uita la elementele de bază ale muncii, care permite utilizarea mai eficientă a AutoCAD prin intermediul link-uri externe.
Astfel, puteți lua fișierul și subcontractanții să le utilizeze ca parte a desenului lor. În același timp, în contrast cu metoda de „Copierea o bucată de desen altcuiva - Pune în dvs.“ timp nu va pierde pe schimbările de cale - lucrurile se vor schimba pe cont propriu.
Dar link-uri externe - nu „buton mare roșu“. Prin ele însele, ele nu sunt în măsură să îmbunătățească rata de curgere și fiabilitate. Capete numeroase avantaje Locos SSY externe - o oportunitate pentru mulți dezvoltatori să lucreze împreună la un proiect, comoditatea de controale încrucișate, precum și schimbarea automa-ically de urmărire.
Cu toate acestea, pentru aceste beneficii vor trebui să respecte un co-reguli mai complexe de joc de echipa, a construi în mod eficient logica Interac-mosvyazi în cadrul proiectului. Cerințe pentru designeri disciplina și respectarea uniforme stan-mentare sunt în creștere ordin de mărime. inconsecvență anterioare pot pune în pericol activitatea stabilă a întregii echipe. De exemplu, uneori designerii le place să se mute lor desene VNU-trei fișiere. Același lucru este valabil și pentru obiceiul de a crea noi versiuni ale unui fișier desen într-o nouă locație, dar și cele vechi sau pentru a urmări cadrul sau cruce. O astfel de practică ar anula beneficiile lucrului în echipă. Prin urmare, atunci când colaborarea nu a fost leneș-Tes pre-negocieze standarde comune, inclusiv astfel de lucruri nevinovate ca poziția axelor în raport cu originea proiectului, planurile și diagramele de ordinea de inserare.
7.1. Inserarea unei referințe externe

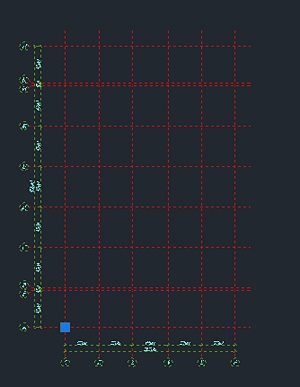

axe bloc de construcție - 3. Conținutul de link-uri externe afișate pe ecran. Selectați-l cu butonul stâng al mouse-ului și a vedea că acesta este un singur obiect.
4. Acum, deschide link-urile externe de fișiere și să facă modificări arbitrare la acesta pentru a verifica funcționarea link-uri externe.
În acest scop, un link extern, faceți clic dreapta și selectați Deschideți un link extern, sau faceți clic pe intrarea Deschidere de pe bara de instrumente de context.
5. Deschideți fișierul sursă. Efectuați modificări. De exemplu, pentru a trage o pereche de segmente (ca în figură). Salvați și închideți fișierul.
6. Vă rugăm să rețineți că, după revenirea la fereastra desenul original, în partea de jos a existat o inscripție de avertizare că un fișier de referință externă a fost modificat. Efectuați un click de mouse stânga pe link-ul.
7. AutoCAD citește conținutul link-urilor externe și afișează noile conținuturi.
Fișierul rezultat poate fi salvat pentru lucrările ulterioare.
De asemenea, este posibil să se asigure abilitățile din nou, du-te la un link extern, eliminați modificările și a reveni axele la forma lor anterioară.
În proiectarea reală a rezultatului ar fi după cum urmează: după ajustarea fișierului axe (adăugarea, ștergerea sau axe în mișcare etc.), acestea vor fi actualizate în mod automat pe tot parcursul proiectului.
Acest lucru este foarte valoros atunci când lucrează la un proiect mare, din moment ce controlul corectitudinii Axele aranjament în toate secțiunile și în toate etapele de proiectare este o sarcină dificilă.
Chiar și acest exemplu simplu ilustrează un mod foarte util de rezolvare a problemelor de proiectare folosind link-uri externe.
7.2. Decuparea de link-uri externe
Cel mai adesea, imaginea de proiect este necesară nu doar un fișier de referință extern, dar o parte din ea. În acest caz, o nouă legătură poate fi tăiată.
Link-uri externe pot fi tăiate în mai multe moduri - un dreptunghi de-a lungul poliliniilor rupt, spline, etc. De asemenea, puteți oricând anula tundere și de tăiere din nou.
Luați în considerare pașii de bază atunci când tăiați link-urile externe.
1. Selectați link-urile externe introduse.
Mai mult, în meniul contextual orientate, selectați Clip bara de instrumente de referință sau de contextul extern, selectați Creare limită de tăiere.
2. La promptul de comandă sau din meniul contextual de pe ecran, selectați New.
3. Apoi, selectați rectangulara - pentru simplitate.
4. Selectați regiunea de cultură astfel încât să se taie linia prea lungi axe.
Rezultate în Figura 5. - axe sunt tăiate.
6. Pentru a elimina limita de tăiere, selectați referință externă tunsă și faceți clic pe bara de instrumente context Ștergere butonul ornamental.
7.3. Diferența dintre suprapunere și link-ul străin inserat
Link-uri externe în AutoCAD sunt împărțite în 2 tipuri - inserat și impus.
Link-uri externe, cum ar fi „Suprapuneri“ sunt afișate numai în dosarul în care sunt inserate și sunt trunchiate la prima inserare a bazei desenului ca o referință externă.
Să ilustrăm acest lucru cu un exemplu simplu.

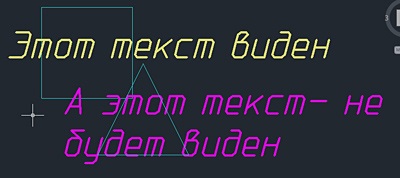

3. Noi primim un astfel de conținut de pe ecran.
Salvați și închideți fișierul.

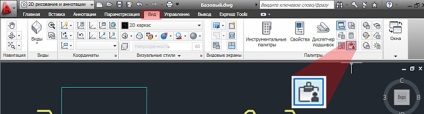

5. Tipul de referință extern poate fi modificat. Pentru a face acest lucru, apelați paleta link-uri.
6. Acum, selectați un link extern și de a schimba tipul său din lista verticală.
Diferite tipuri de link-uri externe sunt utilizate pentru a crește flexibilitatea mecanismului de utilizare a acestora.
link-uri externe pot fi folosite inserate pentru părți integrante ale desenului. De exemplu, axe. Impuse, la rândul său - la desene, care nu vor fi necesare la procesarea desen nivelul următor.
De exemplu, proiectantul proiectează modele de aspect. Pentru a face acest lucru, se folosește sarcina de arhitecți, subcontractori, plan general sub forma de link-uri externe. Dar când acest aspect se va aplica, să zicem, un arhitect, să-l folosească în desenul său - link-uri externe la aceste sarcini numai în greutate și de a reduce viteza de desen.
Recomandare generală atunci când se utilizează legături externe - trebuie să ne străduim să reducă numărul acestora la un nivel minim rezonabil pentru a preveni orice desene inutile de referințe externe copac.
7.4. Modificarea proprietatilor straturilor de link-uri externe
Proprietățile straturilor exterioare de link-uri pot fi schimbate în mod direct în dosarul în care este introdus acesta. Proprietățile straturilor din link-urile externe de fișiere nu vor fi modificate. Acest lucru oferă o mare flexibilitate atunci când se lucrează împreună.
De exemplu, arhitectul nu mulțumit cu subcontractantii model de culoare desen, dar informațiile care ar veni în desen la îndemână. Sau aspect modele trebuie să faci cofrarea placi de desen. În principiu, primitivele sunt aceleași, dar, de exemplu, coloane și pereți din liniile principale necesare pentru a face subțire și punctată.
În fiecare dintre aceste cazuri, pentru a rezolva problema, este necesar să se ia câțiva pași simpli.
Deschideți fișierul Bazovyy.dwg din exemplul anterior.
1. Fișier imagine.
Liniile 3. Modificarea proprietăților stratului 900Sl neprintabil 05 și 902Sl.
4. Tipul documentului curent sa schimbat.
5. Pentru a verifica, deschide fișierul original.
6. Fișierul original rămâne neschimbat.
Folosind acest mecanism, fiecare dintre proiectanții pot realiza subcontractanți prezentare convenabil în desenul lor, fără a face orice modificări.
7.5. Ștergeți, încărcați, actualizarea și punerea în aplicare a link-urilor externe
7.5.1. Eliminarea legăturilor externe
În unele cazuri, link-uri externe sunt inserate în fișierul curent numai temporar, pentru a rezolva doar problemele curente. În viitor, nu este nevoie de utilizarea acestor link-uri externe nu este. Astfel de link-uri externe pot fi îndepărtate cu ușurință din dosar.
1. Deschideți fișierul și de apel Bazovyy.dwg link-uri paletă.
4. De asemenea, este văzut că straturile eliminate link-urile externe au dispărut din dosar.
Astfel, fișierul de lucru poate fi purificat din informații inutile oferind viteza de procesare mai mare.
7.5.2. Descarcarea link-uri externe
Ce se întâmplă dacă conținutul link-uri externe, temporar, nu este necesar să înaintați, dar să-l elimina complet nu a vrut să? Pentru aceasta este procedura de descărcare link-urile externe ale fișierului.
1. Deschideți fișierul și de apel Bazovyy.dwg link-uri paletă.
3. Managerul de link-uri externe link-uri descărcate sunt marcate cu o pictogramă specială.
4. Straturi descărcate de referință externă nu este șters din desen.
Mecanismul vă permite să ascundeți temporar datele neutilizate fără a șterge definitiv.
Ulterior a fost încărcat link-ul poate fi restaurat (a se vedea. „Restaurarea link-urile externe“ secțiune).
7.5.3. Restaurarea și actualizarea link-urilor externe
1. Continuarea exemplului. În paleta, selectați Legături externe a fost încărcat un link nou din meniul contextual, selectați Actualizare.

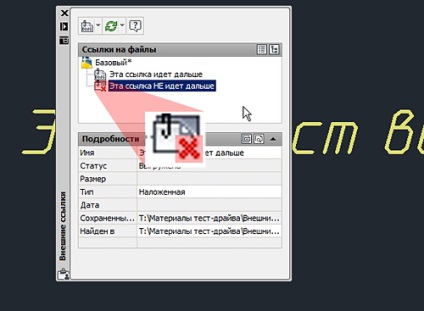

2. Imaginile descărcate link-ul va apărea pe ecran stins cruce roșie în colțul pictograma de link-uri externe.
7.5.4. Introducerea de link-uri externe
În unele cazuri, nu mai trebuie să susțină comunicarea cu un fișier de referință extern. În acest caz, introducerea de link-uri.
În acest caz, conținutul de link-uri externe vor face parte din desen. Astfel, desenul va fi afișat corect, indiferent de serverul de prezență cu fișiere de referință externe, ceea ce este important, de exemplu, atunci când transferul de fișiere subcontractanți
1. Continuarea exemplului. În paleta selectați primele linkuri și link-uri externe din meniul contextual, selectați Punerea în aplicare.
2. Selectați metoda de punere în aplicare și apoi faceți clic pe OK.
3. Pentru al doilea link, selectați metoda de introducere, apoi faceți clic pe OK.
4. Link-uri din desen nu mai este, dar nu a fost deteriorat conținutul fișierului.
5. Pentru a clarifica diferența dintre cele două modalități de introducere a link-urilor externe, du-te la Manager Layer Properties.
Este evident că obiectele de referință externă (în acest caz, fibrele, dar, de asemenea, apare cu alte blocuri și obiecte) metoda de introducere puse în aplicare. Ei au fost inserate în desen cu adăugarea numelui prefix al fostei Xref, numai cu adaos de simbolul „$ 0 $“.
În același timp, metoda de introducere link-uri încorporate. Ei au fost introduse fără nici un prefix. Astfel, în cazul în care un strat de același nume, obiectele din legăturile exterioare au fost mutate la stratul corespunzător al desenului original.
7.6. Introducerea bitmap-uri. Inserare fișier .pdf * și * .dwf
Nu este întotdeauna informațiile necesare sunt furnizate sub formă de fișiere DWG. Este foarte posibil ca desenul este furnizat într-un format bitmap (* .jpg, * .tiff, etc.) sau în formatul * .dwf sau * .pdf; și de a folosi aceste informații ar trebui să fie exact ca bază pentru schițare. În acest caz, elementul de inserție, aceste fișiere în documentul curent.
Inserția are loc, în general, precum și link-uri externe.
Pentru substraturi vectoriale (* .pdf, * .dwf) snaps obiect disponibile. Dacă fișierul * .pdf realizat instrumente non-standard AutoCAD și software terță parte - acesta poate fi creat în așa fel încât snaps obiect nu va funcționa cu succes.
1. Introduceți seria .dwf * si * .pdf.
2. Confirmați setările.
3. Dreptul - fișier * .dwf,
Stânga - fișier * .pdf terță parte.
substrat Sami văzut în paleta link-uri.
4. Pe Fișier * .dwf funcția de legare în mod corect.
5. Ca în fișierul * .pdf.
6. Deoarece link-urile externe, substratul poate fi tăiat.
Schimbarea substraturile funcționale cu * .pdf și * forțele .dwf să-și reconsidere rolul lor. Anterior, aceste formate sunt utilizate în principal pentru a emite versiunea electronică a documentației. Acum, cu toate acestea, este rezonabil să se utilizeze aceste formate pentru partajarea sarcinilor între subcontractanții, deoarece munca cu caracter obligatoriu, straturile pot fi editate.
Nu mai pe substraturile raster nu este nevoie de construcții - este suficient de bine stăpânit utilizatorii funcționale.
De notat special este proprietatea de link-uri externe, iar substratul este transparent - puteți opera această proprietate leagă în același mod ca și orice alt element de desen.
