În acest articol ne vom concentra pe metoda manuală de lichidare o bobină mică și sârmă subțire de cupru frameless plat. Această bobină poate fi utilă pentru a fi plasat într-un spațiu îngust în care au nevoie de un pic de grosime.
Într-un sertar am un lung nedorită laic ceas vechi de alarmă sovietic-a făcut, care toată partea electronică a fost deteriorat, a existat doar un mecanism. Și m-am gândit la asta când am nevoie pentru asamblarea dispozitivului pentru a determina capacitatea bateriilor, dar asta e un subiect pentru un alt articol si voi scrie ceva de genul asta.
Deci, studiul a arătat că pentru un astfel de ceas, ceea ce ar duce la o mișcare de pendul, este necesar generator de katushka.Na și întinderi ale Internetului găsit niște generatoare scheme simple, dar ceea ce despre bobina care urmează să fie aplicată pe o placă de circuit imprimat și având o grosime mică pentru libera circulație a pendulului?!

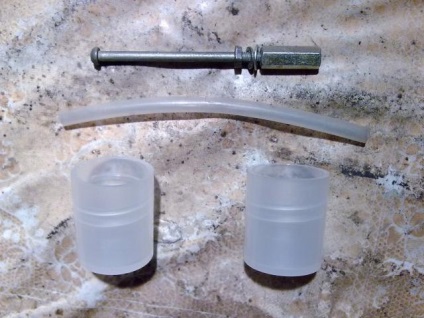

Vreau să împărtășesc experiențe și să-ți spun cum am făcut acest cadru și bobina înfășurat, va arăta ce fel de materiale utilizate, și doar apoi decide care dintre voi va fi mai convenabil pentru a colecta acest dispozitiv simplu și cum să se stabilească structura. Am folosit doar ceea ce a fost la îndemână și nu cumpara nimic. Din materialele care avem nevoie:
- două dopuri de plastic, cu un diametru ceva mai mult decât viitorul bobinei;
- șurub lung cu o piuliță și șaibe;
- tub de plastic cu un diametru interior egal cu diametrul șurubului;
- lama sulă, bandă, lipici și sârmă de lichidare actuale.
În continuare, voi detalia secvența cadrului de fabricație / asamblare și bobina de înfășurare.

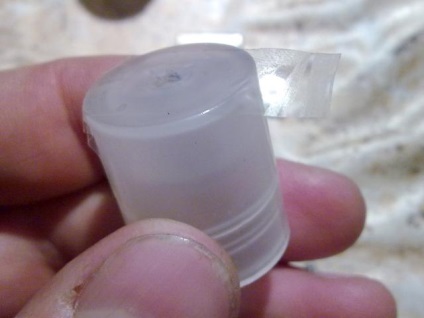

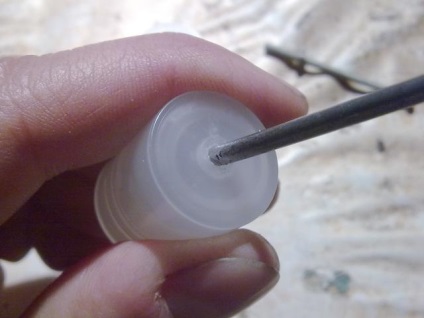

In ambele tuburi din mijloc trebuie să facă găuri pentru diametrul șurubului. Am aplicat pentru acest scop, de obicei sulă.
După aceea, ambele prize lipite cu banda face, de asemenea, o gaură. În viitor, cu ajutorul benzii adezive va fi mai ușor pentru a elimina bobina terminat cu un design.

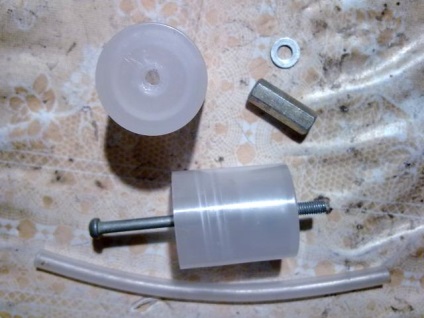

Din tub de plastic uniform cu un cuțit ascuțit pentru a tăia un cerc cu grosimea bobinelor viitorului. Șurub nostru împinge printr-un tub, se trage pe cerc tăiat, care va stabili grosimea înfășurării și thrusting prin al doilea șurub de ancorare întreaga structură și piulița contractabile.

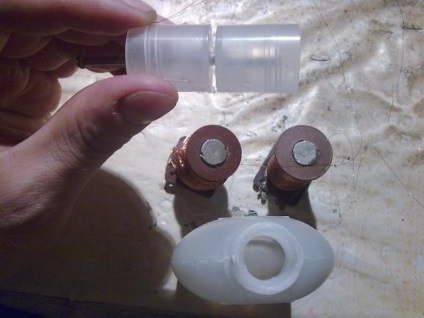

După ce carcasa este posibil pentru a începe înfășurarea bobinei în sine. În cazul meu am nevoie de o diversiune de la mijloc, așa că am fost tremura în același timp cu două Babin două fire de cupru împăturite împreună.

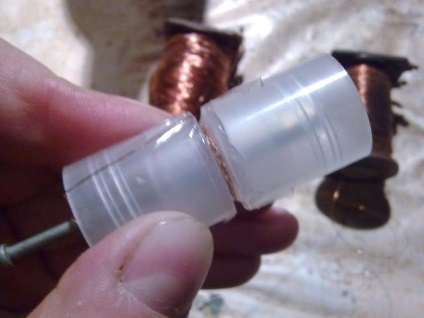

Înainte de începerea procesului de lichidare este necesară pentru a lubrifia rostului de lipire dintre obraji cadru în locul viitoarelor înfășurărilor bobina, care ar fi ea lipite împreună unul cu celălalt. Am folosit un lipici care era la îndemână - este obișnuit scop adeziv care se întărește sub acțiunea unui activator. Start conductoare de bobinaj am prins o cantitate mică pe șurub. În plus, începerea înfășurării, în timpul căreia firul trece complet prin adeziv și, prin urmare, este acoperită de un strat subțire oferind o legătură fiabilă după întărire.
O nuanță mică, ceea ce ma ajutat determina când lichidare este completă. Am folosit în mod specific blocajele clare din toate disponibile, care ar fi în timpul înfășurării prin plută pentru a vedea ce cantitate de sârmă este înfășurat și cât mai trebuie să fie înfășurată.

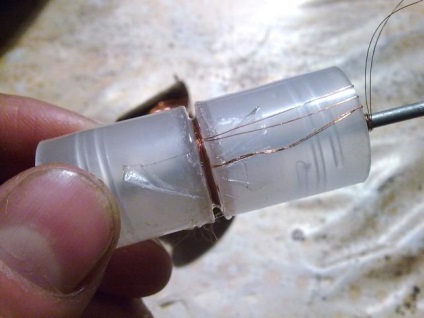

După finalizarea la sfârșitul sârmă de lichidare, am prins pe șurub.

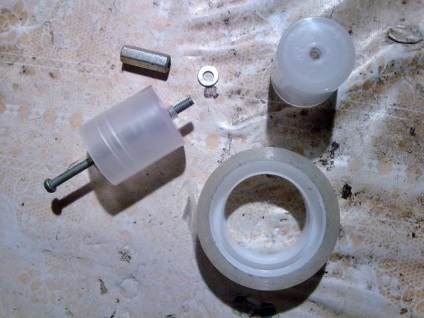

Activator I intaresc adezivul și deșurubat de contractarea piulita demontarea cadrului.
În continuare, trebuie să luați în sus banda și trăgând pentru a scoate bobina din a doua jumătăți a cadrului.

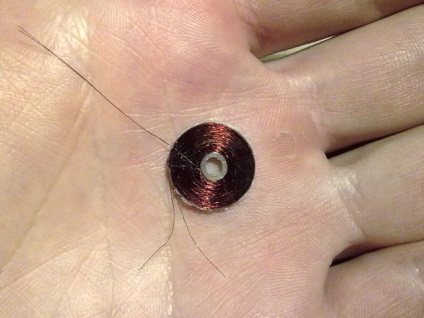

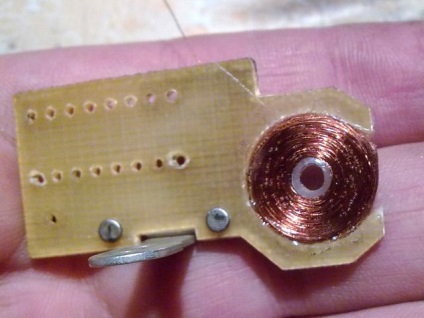

Am lipit bobina finit responsabil și utilizate conform destinației lor.
Pe scurt despre unde să ia materiale pentru meserii. Am deșurubat dopurile din plastic cu sticle de sub sampon. Șurub îndepărtat de pe unitatea de bandă veche. Un tub de plastic a fost îndepărtat de pe malurile deodorantul. Am folosit un diametru de sârmă de 0,06 mm. vechiul releu electromagnetic.
Îmi doresc răbdare și mult noroc!
