După cum toată lumea știe, arcul cel mai accesibil (umeri) pentru arbaletă de casă, izvorăște din mașinile vechi sovietice de pasageri „Moskvich“. Prin urmare, nu am avut o lungă perioadă de timp pentru a puzzle-ului peste întrebarea „de ce?“, Și a plecat doar pentru a găsi că cele mai multe izvoare. Acest lucru a fost realizat prin rude și prieteni, ci un cârlig în drum spre 190 km. și prețuite de primăvară în mâinile mele.
Privind în perspectivă, imaginea a ceea ce sa întâmplat de primăvară, ca rezultat al lucrării mâinilor.
1 pat Fabricare.
Pentru fabricarea patului pentru o arbaletă, avem nevoie de cărămidă bine-uscate din specii de lemn nu rășinoase dimensiuni 80h10h5 vezi. Desenați tipul dorit de pat și cap la cap creion. Mărimea stocului este pus la un anumit utilizator. Pat ar trebui să reflecte săgeți planificate reale.
Ferăstrău ferăstrău circular prin canelura sub coada brațului. Adâncimea nu mai puțin de 8 mm. lățimea de 4 mm.

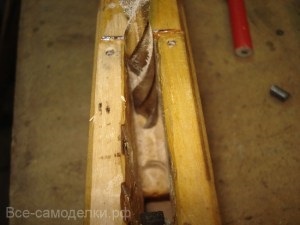

Pentru a bloca este necesară prelevarea probelor, de foraj și de muncă dalta.
2. Fabricarea broaștei.

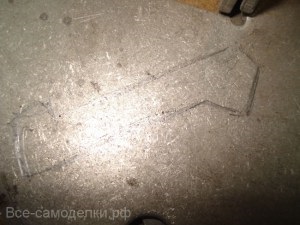

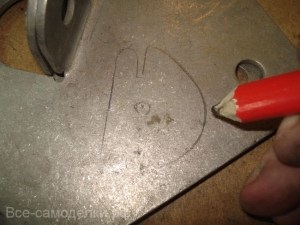

Pentru fabricarea de blocare este de dorit să se utilizeze un oțel inoxidabil gros. Ea se bazează pe tipul de „nuc“. Desenați detaliile de dimensiunea spațiului dvs. în cutie.
Scrollsaw râșniță și o gaură în centrul de 6 mm.

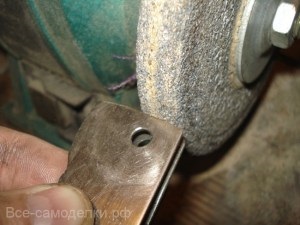

Îndepărtați orice bavuri.

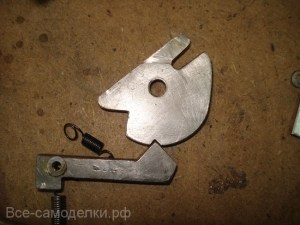

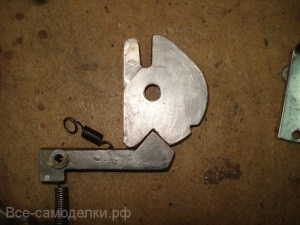

Ar trebui să arate ca acest „nuca“. Ne macina ofili.

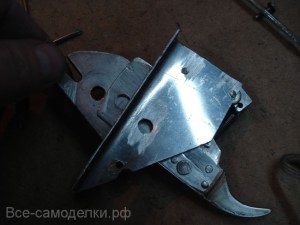

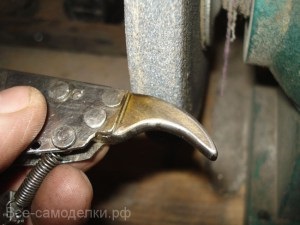

Noi facem pe trăgaci și nituit dotachivaem din otel inoxidabil fin.
Încercați pe o piuliță în corpul declanșatorului.

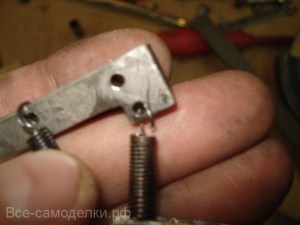

Setați arcul de operare.

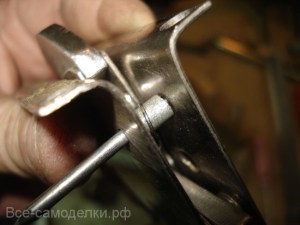

Verificați modul în care aceleași mecanisme de blocare.

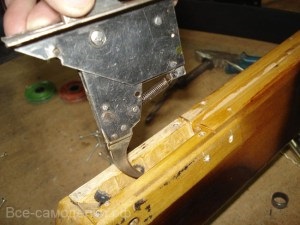

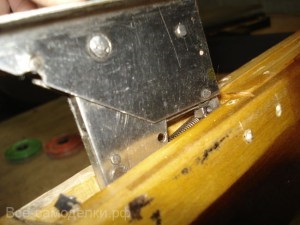

Încercați in organism.
De la gvozdya 200ki, face axa nit.
Încercați pe, am văzut pe încă, dar nu stabiliți.

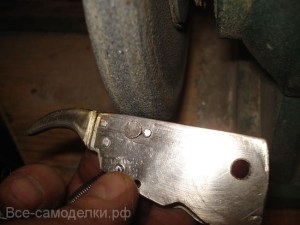

De la Tolev unghiile face restul niturilor, a îndepărta nodulii polizor capac.

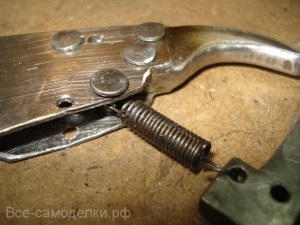

Stabilim nitul și cârlig de declanșare de primăvară ofili.
Setați shiptalo în carcasă de pe nit.
Din tubul va face distanțierul.
Shift spre jumătății și manșonul axului instalat și arcul.
Taie și clench.

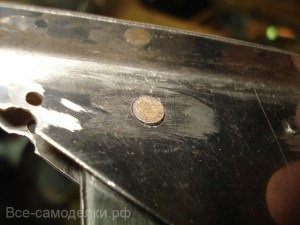

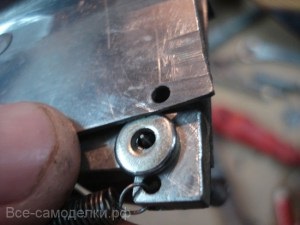

Este timpul pentru a seta axa principală a nit.
Un stronțiu poate fi un avans mic nituit. Introduceți nitul în poziție și aplatiza un pic să nu prindeți mecanicii de mobilitate.

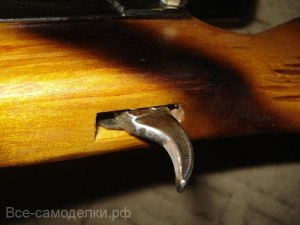

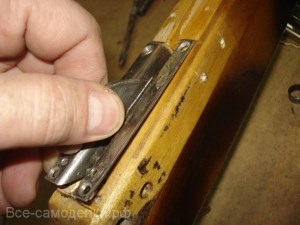

3 Instalarea unei garanții în lojă.
4 Fabricarea ghiduri de săgeți.
Pentru aceasta avem nevoie de ornamentul de pe ușa Lada VAZ-2106.

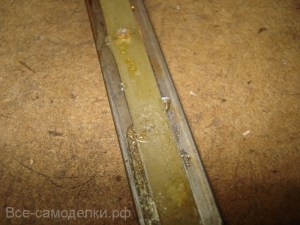

Pentru rigiditate suplimentară se umple cavitatea cu un adeziv epoxidic.
găurile pentru șuruburi de montare.

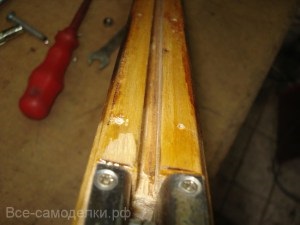

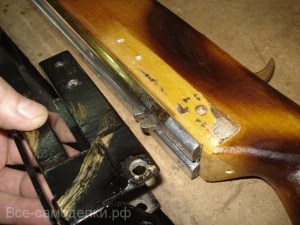

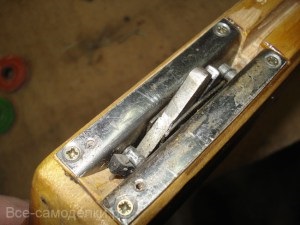

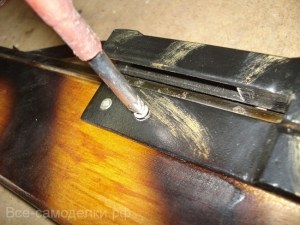

Setați ghidajele la pat.

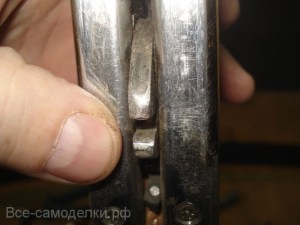

nu se uită pentru a prinde mecanismele de blocare în mișcare.
Din mm în formă de tub 15h15h1,5. și tablă 2 mm. prin sudură fabricație semiautomat partea superioară a broaștei. Pe partea de sus a buloanelor vedere din spate sau „coadă de rândunică“, sub optica.
Masina de gaurit găuri pentru organe de asamblare.

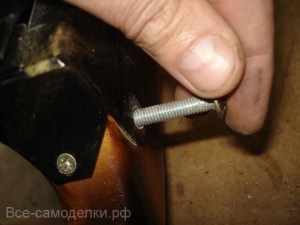

Este fixat la șurubul și șuruburile, urmați șuruburile lungi, văzut de pe excesul.
titular boom-ul de primăvară a făcut dintr-un metru de pliere vechi.

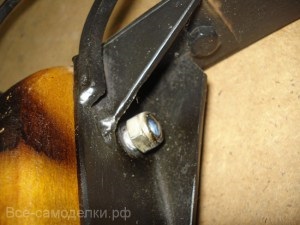

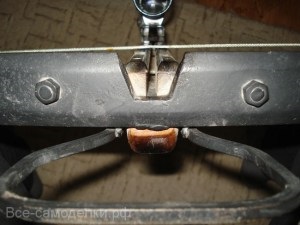

Shoe face din colțul 50h50h4 mm Scrollsaw piesele necesare si sudura semiautomat. Arc second arcuri de bandă utilizate fără debitare și tăiere. lame de gaurit cu arc patru găuri D = 10 mm, burghiu bun la viteze mici, cu alimentarea cu apă. În blocul 6, găurile forate. Punerea unui bloc de pe umerii șuruburile M8. caseta Scrollsaw sub săgeată, suduri dot arcuri pentru a bloca. Din tija face etrierului sub picior.

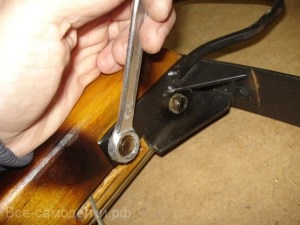

Setați toate pe un pat, este montat pe șuruburi M8.

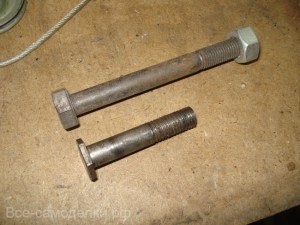

Dintre cele două șuruburi lungi vor face mai scurte, de la ancora tubul retezate de pe patru distanțiere.

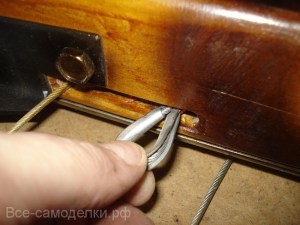

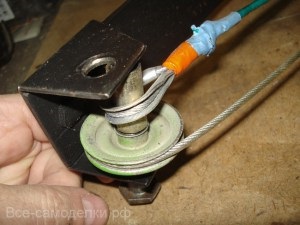

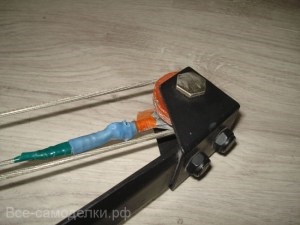

Foaie de metal de 2 mm. Urechile Arch în montarea de prindere blocuri role. Role sunt utilizate pe ferestre, usi clasice Vaz. Threading coarda șir prin gaura din cutie, sunt sigilate sfaturi strânse.

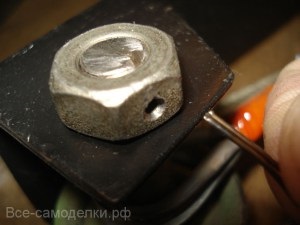

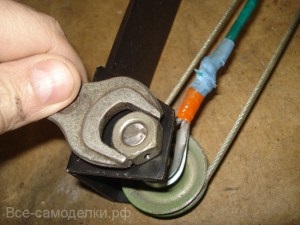

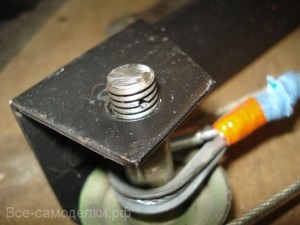

Setați rolele în loc, găuriți pentru încuietorile cheie.
Verificați tensiunea șirului, scurta lungimea după cum este necesar.
Vand săgeată 40 cm., Și vizați arbaleta. Săgețile de casă acoperi în mod aleatoriu, asa ca nu-l consilieze.
