Scopul dezasamblare: pentru a ajunge la ieșirea audio, deoarece după căderea de la laptop de la o altitudine joasă atunci când a fost conectat la difuzoare, acest conector este deteriorat și trebuie să o înlocuiască.
Donatorii la aproape cositorite, conectați microfonul, în timp ce încă nu a fost folosit :)
Fotografie din A52F laptop ASUS:
Ca de obicei începem cu faptul că notebook-ul ar trebui să fie deconectat de la sursa de alimentare externă precum și deconectați bateria de la ea.

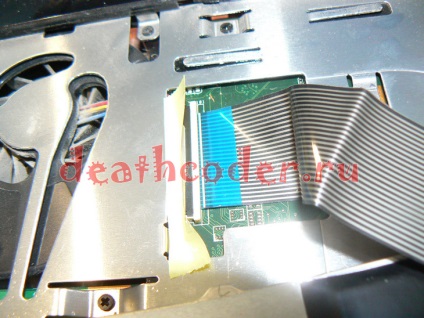

Apoi, scoateți tastatura, din păcate, sedinta foto ca tastatura nu este, dar este eliminat, nu este dificil, trebuie să găsiți suporturile de sus și împingându-le spre interior pentru a elibera partea de sus a tastaturii. Tastatura este îndepărtat și apoi este necesar pentru a deconecta cablul tastaturii panglica de la placa de baza laptop:
Bucla care deține zăvor, retractabil.

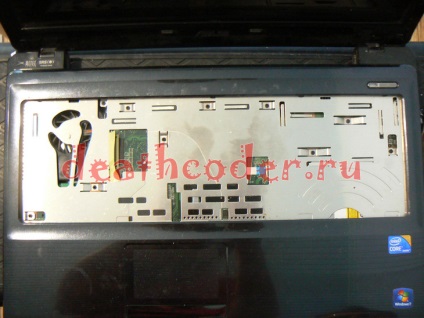

După îndepărtarea tuturor tastatură deșurubați șuruburile care fixează panoul superior al notebook-ului.
Nu încercați să scoateți panoul superior, așa cum este fixat încă și în altă parte!

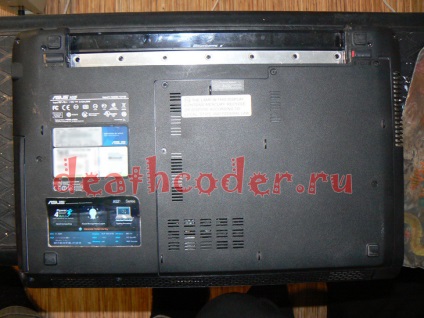

Rastoarna laptop și deșurubați toate șuruburile.

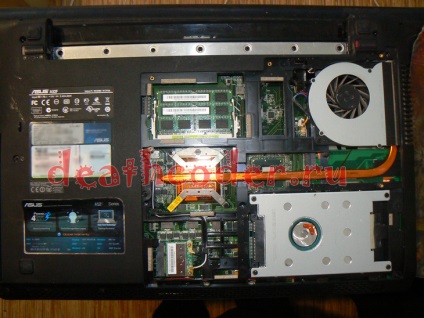

Din păcate, fotografii de ștergere DVD drive, fie, dar nu este, de asemenea, nu e mare. Scoateți capacul bateriei, care este de memorie, procesor, modul Wi-Fi, un răcitor (ventilator radiator + țeavă de căldură), și SATA HDD.
După îndepărtarea capacului, trebuie să deșurubați și șuruburi suplimentare dedesubt.

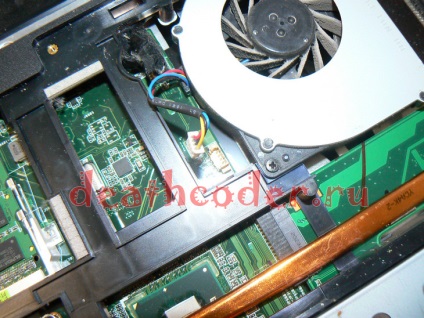

Deconectați puterea ventilatorului:
Acum este posibil să se deconecteze panoul superior al notebook-ului. În plus, ea a avut loc oarba, deci nu trebuie să fie un pic mai atent sa nu rupe-i :)

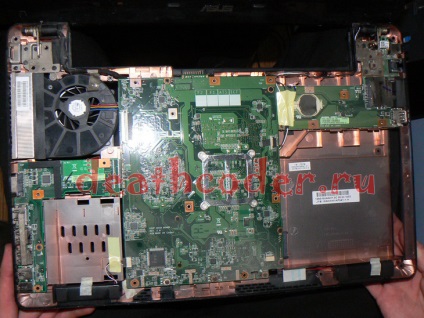

După îndepărtarea panoului superior poate vedea partea din spate a placii de baza:
Acum vom obține cu ușurință taxele de ieșire audio:
Și aici este mufa audio deteriorat:
Propriile lor cricuri vypayat nu a reușit, deoarece nu a avut o temperatură de simplu de lipit.
P.S. mulțumesc SergKr pentru fotografii, pe care a făcut-o până când am examinat laptop :)
