Atunci când chiar și o comparație subiectivă a acestor parametri, un bine-cunoscut iPod și iPhone, este sensibil inferior în telefonul mobil de calitate a sunetului Sony Ericsson K810i.
Puteți utiliza, de asemenea, alte - occipital, cum ar fi un clip, căști și factori de formă diferiți producători. În plus, prezența unui jack de 3.5 mm vă permite să conectați mufa și amplificator extern de putere audio, care este, fără îndoială, util atunci când ascult muzică în condiții de teren. Dacă se dorește, puteți auto-asambla sistem stereo în miniatură pentru a asculta muzică pe difuzoare.
Setul cu cască este necesar să rework conectorul mamă pentru conector pentru căști de 3,5 mm, bandă electrică sau psihiatru tub de căldură, montaj și unelte de lipit.
Dezasambleze casca ar trebui să înceapă cu căști miniaturale. Ei au nevoie pentru a deschide carcasa prin intermediul unei lame de briceag sau un alt instrument adecvat. Două părți ale carcasei pentru căști sunt încuietori din plastic interconectate. În imaginile prezintă compoziția căștilor castilor. După cum puteți vedea, nu există nimic special acolo - doar un capac mic sunet. Pentru el sudat 2 fire.
După ce a examinat corpul ambele căști - dreapta R și L din stânga, trebuie să unsolder firele de la capsulele audio în miniatură.
Fiecare dintre amorsa este un cablaj comun (GND), în timp ce altele sunt folosite pentru a conecta ieșirile dreapta (R) și stânga (L) canale audio. În continuare, trebuie să luați 3,5 mm. conector la acesta și de lipire sârmă comune concluzii drept și un canal care se extinde de la modulul de microfon cască la stânga.
Mufă pentru căști, puteți utiliza orice plug. Există o mulțime de modificări. Acestea diferă în mărime, iar unele funcționalități. Există conectori care au 5 pini, de exemplu, la fel ca în fotografia de mai jos. Acești conectori sunt utilizate în aparatele de uz casnic și de reproducere utilizate pentru conectarea căștilor (telefon sau mufa pentru căști).
mufă pentru căști
La 5 conectori pini 1 concluzie generală, 2 sunt utilizate pentru a conecta canalele stânga și dreapta, și două ieșiri pornit. Dacă nu este conectat la conector căștile la distanță, semnalul sonor de la 2-O (R și L) este conectat la două ieșiri pornit și alimentat în continuare la amplificatorul de putere audio stereo.
Există, de asemenea, un conector cu 3 pini. Ei nu au puncte de vânzare comutate suplimentare, iar acestea sunt folosite doar pentru a conecta căști. Acest conector poate fi ușor de detectat în cluster, și playere MP3.
Stabilit set de căști este format din doi primeri de sunet, care sunt folosite pentru redarea audio stereo și modul microfon.
În cadrul schemei văzut că două paralele conectate condensator microfon smd și dioda semiconductor. Butonul Micro apăsat șunturi, pantaloni scurți, concluzii de linii de alimentare la microfon.

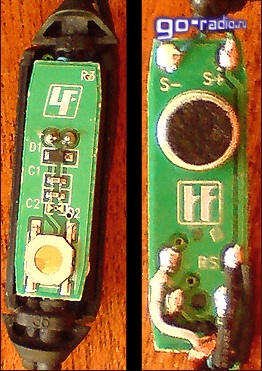

Modul microfon cu micro-switch „răspunde la apel“, se pare ca o placă de circuit mic pe care este montat butonul, două C1 și C2 condensatori, dioda D1 smd. Pe verso este plasat un set cu cască microfon sensibil.
Placa de circuit imprimat a modulului de microfon și elementele sale
După reprelucrare setul cu cască standard o diagramă de circuit este aceeași ca și în Fig.
