Cut - taie subiect mentale unul sau mai multe planuri. În aceste detalii și părți ale acestora, în secțiune, de asemenea, prezentate, care sunt aranjate în spatele planului de tăiere.

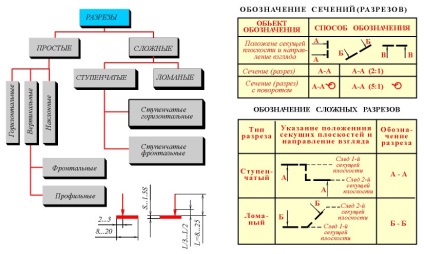

În funcție de numărul de tăiere avioane sunt împărțite în secțiuni:
Simplu cut - este folosit pentru a forma un singur plan. Nu puteți desemna dacă imaginea este tăiat pe site-ul principalelor specii pe o coală cu ecranul principal, nu este separată de principalele Vezi alte imagini.
Sofisticat tăiat - utilizat pentru a forma două sau mai multe planuri care se intersectează. Desemnat întotdeauna.
secțiune Fragmentat - sunt folosite pentru a forma două (mai mari rar folosite) avioane intersectate.
secțiunea Stepped - utilizat pentru a forma două sau mai multe planuri paralele.
În funcție de poziția planului în raport cu un plan orizontal al secțiunilor de proiecție sunt împărțite în:
Orizontală - secant plan paralel cu planul orizontal de proiecție.
Vertical - planul secant este perpendicular pe planul orizontal de proiecție.
Inclinat - planul secant face cu un plan orizontal un unghi diferit de un unghi drept.
3. În funcție de poziția planului de tăiere în raport cu obiectul principal de măsurare distinge secțiuni:
Longitudinal - planul secant direcționat de-a lungul lungimii sau înălțimea obiectului.
Transversală - planul de secțiune perpendicular pe lungimea sau înălțimea obiectului.
4. În funcție de caracterul complet al secțiunilor de imagine sunt:
Full - secțiunea plan traversează întregul subiect și structura sa internă a imaginii este afișată pe întreaga secțiune.
Local - planul de secțiune traversează numai porțiunea obiectului în care doriți să-l arate la o formă internă. secțiunea de frontieră prezintă o linie subțire ondulată continuă. secțiuni locale nu reprezintă.
