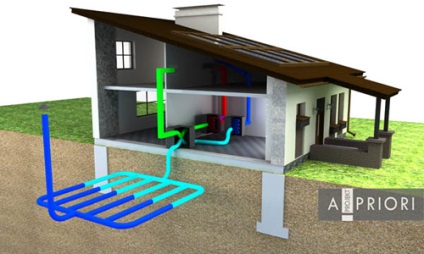

un sistem de recuperare a căldurii de ventilație asigură o cameră curată cu o temperatură a aerului confortabil, reducând astfel sarcina asupra sistemului de încălzire. Design-ul este prezentat mai jos:
funcționării instalației se realizează după cum urmează: „uzat“ sistem de cameră conductă de aer cald intră în schimbătorul de căldură, în care se încălzește aerul rece proaspăt din exterior, intrând în continuare cu o temperatură mai confortabil în cameră. Se arată în figură este sistemul activ, ca schimbătorul de căldură utilizat schimbătorul pompei și căldură. Există, de asemenea, un sistem de ventilație pasivă cu recuperare de căldură, cu ajutorul curenților de aer cald naturale și rece. În acest scop, solul pus sistem de conducte având o ieșire „în aer“. Pe măsură ce temperatura solului nu se schimbă în timpul anului și temperatura „de pe strada“ variază de la negativ la valori pozitive, creează o diferență de temperatură. În timpul iernii, aerul rece care penetrează sistemul de ventilație este încălzit, care trece printr-o conductă subterană și schimbul de căldură într-un schimbător de căldură cu contor „uzat“ de aer. Vara Street temperatură peste temperatura solului, și curat, care trece aerul cald prin schimbătorul de căldură și un sistem de conducte subterane, răcit și intră în camera de aer curat rece.
încălzirea suplimentară a aerului prin intermediul încălzirii selectat - pompa de căldură, solar termovihrevoy instalare colector sau alte încălzitoare. Sistemul necesită soluții speciale de planificare și de inginerie, astfel încât să poată fi integrat în sistemul de încălzire numai în timpul proiectarea și construcția ulterioară a unui zero sau o casa eficienta energetic.
sistem de recuperare - unul dintre elementele de economisire a energiei cheie ale casei zero și punerea sa în aplicare poate îmbunătăți în mod semnificativ calitatea aerului a indicatorilor de sănătate și indicatori de umiditate.
recuperatoare de aer
Aerul cald este eliminat din incinta, în schimbătorul de căldură emite o mare parte din căldura aerului de alimentare, la rece. Prin acest proces, strada iese aer călduță, iar camera se încălzește aer curat.
În cele din urmă, în România este o înțelegere adecvată a faptului că, în fiecare clădire și structura ar trebui să fie un sistem de ventilație. Asta e doar modul în care va arăta - o întrebare mai financiară decât tehnologică. Un tip foarte popular de ventilație - desen mecanică și fluxul natural. Această metodă este foarte economic și faza de construcție salvează fondurile alocate. Dar ce se întâmplă în viitor? ventilație de evacuare creează de evacuare a aerului din interior și prin golurile, căile de acces, rame de ferestre din anii '60 - '80 eșantion, și alte scurgeri, aerul rece din exterior intră în cameră. Dar acest aer trebuie să fie încălzite. Dar, ca România perioadă de încălzire ia 2/3 din an în ansamblul său, trebuie să consume energie considerabilă pentru a furniza aer încălzit până la temperatura camerei. Pe lângă astfel de sisteme de ventilație sunt dezavantaje inerente, cum ar fi proiectul de aer exterior penetrare murdar, incapacitatea de a controla cantitatea de alimentare cu aer (ventilație neechilibrate).
În prezent, prețurile la energie cresc și ne confruntăm cu întrebări: Cum, unde și ce să salveze? De ce sunt eu am căldură aer pentru banii lor câștigați cu greu, iar el ia oprit după câteva minute în tubul?
Principiul de recuperare este simplu: ca de ventilație emite aer cald pe stradă, putem încălzi aerul rece de aprovizionare. Aerul evacuat scos din camera trece printr-o casetă specială schimbător de căldură, în cazul în care se încălzește aerul de alimentare răcit, perete teploobmennika.Stoit remarcat că alimentare și evacuare fluxuri nu se amestecă, ci doar transmite sau ridica căldură din pereții schimbătorului de căldură.
Aerul cald uzat încălzește fisuri de suprafață și încălzește trecerea aerului rece prin fantă adiacentă. Este important să înțelegem că schimbătorul de căldură nu se amestecă și tragerile aer curat, ci pur și simplu transferă căldura de la unul la altul. Având în vedere că principala problemă a schimbătoarelor de căldură - congelare - copingul, blocând admisia de aer de pe stradă și încălzită cu schimbător de căldură aer cald este tras.
Intrebare - Raspuns
- Care este performanța dispozitivelor?
performanța dispozitivului trebuie să fie suficientă pentru a permite schimbul de aer 1 - 2 ori / oră într-o cameră, sau cel puțin 36 m3 / oră per persoană. - Care este rezistența aerului depășește dispozitivul de lucru cu această performanță?
Rezistența aerului a sistemului de ventilație a unei case individuale este de aproximativ 150 - 250 Pa. Prin reprezentarea grafică performanța și rezistența de specialitate de ventilație va selecta un adecvat aparat. - Care este consumul maxim electric. Produs de putere?
Puteți calcula cât de mult va costa timp de iarnă la performanțe de vârf. Fiecare producător calculează consumul de energie electrică a dispozitivelor lor, atunci când o -23oS temperatură externă și de + 18 ° C, la maximum, medii și viteze minime ale ventilatorului. In cele mai multe cazuri, atunci când eficiența recuperării la 75%, o unitate de tratare a aerului incalzitor electric, începe să funcționeze imediat ce temperatura aerului ambiant scade sub 0 ° C
Sistemul de ventilație acasă funcțional cu recuperare de căldură
Readucere și ventilație
Recuperare (lat recuperatio. - primirea Converse, retur), porțiunea de returnare a materialului sau a energiei consumate în timpul unui anumit proces, pentru reutilizare în același proces.
Un avantaj al schimbătoarelor de căldură de aplicare - este de economisire a energiei, și ca o consecință scădere (uneori semnificativ) de energie și costuri. În pofida necesității unei investiții inițiale plătește pentru sine utilizarea de schimbătoare de căldură rapid.
Ce este de recuperare de căldură? Recuperarea căldurii (primire înapoi, întoarcere de căldură) - un proces de schimb de căldură, în care căldura este preluată din aerul evacuat și transferat la aerul proaspăt de încărcare. Recuperarea se aplică cu ajutorul instalațiilor speciale capote și aparatele de aer condiționat la prezența a schimbătorului de căldură regenerativ. Regenerarea are loc în schimbătorul de căldură, astfel încât aerul proaspăt și evacuate complet separate unele de altele, pentru a evita amestecarea lor.
În cazul instalațiilor de recuperare de răcire utilizate la fel de bine posibil, utilizarea de schimbătoare de căldură pentru recuperarea de frig. Astfel, aerul de alimentare este trecut din aerul evacuat rece.
O caracteristică importantă este rata de eficiență recuperatoare de recuperare.
Căldură Coeficientul de eficiență de recuperare exprimă raportul dintre căldura maximă posibilă și căldura obținută în realitate. Teoretic eficacitatea poate varia la 30 la 90%. Această caracteristică depinde de costul, producătorul și tipul de schimbător de căldură.
placă EXEMPLU schimbător de căldură. Recuperarea se poate încălzi aerul de intrare cu căldură din aerul evacuat.
construcție etanșă
Etanșeitate: aerul rece de afară rămâne cald - în interior.
Casa se află climat mai rămâne sănătos. învelișul interior în camere încălzite pentru a preveni sedimentarea aerului care iese din umezeala din structura.
Active Casa, de asemenea, un alt motiv important, nu „pereti respira“: o ventilație controlată a camerei prin conductele de aer și funcțiile de schimbător de căldură ca o „încălzire“.
O anvelopă etanșă
Deseori, activ Casa responsabil pentru etanseitatea responsabilitatea învelișului de izolare. Acest lucru nu este adevărat. La fel cum există un film impermeabil interior. Designerii decide care designul va furniza elementul de etanșare (ipsos interior sau podea de beton).
Cum Activ sigilat casa, puteți verifica folosind testul Blower Door de testare.
Unic: aerul cald de pe stradă
La mențiunea de aer proaspăt, ne gândim la aer rece Nu se aplică într-o zi senină de iarnă. Aerul cald evocă gânduri de saune de aer umed. Utilizarea rațională a aerului cald poate fi implementată printr-un sisteme controlate de recuperare termică și de ventilație.
In timpul schimbului de căldură regenerativ are loc între aerul cald uzat este tras (se pierde căldura) și aerul proaspăt rece suflat (absoarbe caldura). In acest aer cald și rece sunt complet izolate unul față de celălalt, în schimbătorul de căldură recuperativ, care împiedică amestecarea lor.
- standarde adecvate de igienă raportului aer în exces, chiar și cu geamurile închise și vreme windless
- substanțe nocive, umiditate și CO2 sunt evacuate
- Calitatea aerului prin excelenta filtru: polen, praf de stradă să rămână în afara
- Mirosurile din bucătărie și baie nu este răspândit în întreaga casă
- Izolare fonică, chiar și cu geamurile închise
- Formarea daune de mucegai și umezeală eliminat pur și simplu în detrimentul de execuție de proiectare.
Caietul de sarcini
În centrul dispozitivului este un motor eficient energetic, care pompe de aer din camere separate, prin intermediul schimbătorului de căldură. Deci, numit de trecere a fluxului de alimentare cu aer și de evacuare a aerului, în care are loc schimbarea debitului. Astfel, aerul nu se amestecă. Căldura recuperată este conținută de 15 ori mai multă energie decât este necesar pentru motor. Cel mai adesea, un pasaj de aer proaspăt conectată la un schimbător de căldură subteran: sistem de tuburi subterane, care răcește aerul în timpul verii și de căldură în timpul iernii.
Avantajele recuperării căldurii
- scăderea consumului de energie care rulează pe încălzire și, prin urmare, costurile de încălzire reduse;
- posibilitatea de a selecta generatorul termic minim de putere, și de încălzire suprafețe, rețea de conducte - mai mici;
- posibilitatea de a reduce cantitatea de energie în timpul verii, merge la răcirea, care permite utilizarea sistemelor de la putere, care, la rândul său, dă reducerea valorii acestor facilități și costurile de funcționare a acestora de răcire;
- o îmbunătățire semnificativă a calității aerului din interior din cauza creșterii de aer proaspăt per persoană pe oră;
Dacă este necesar, pentru a reduce temperatura din încăpere, schimbător de căldură de recuperare a căldurii poate fi folosită invers, adică pentru a transmite frigul din aerul evacuat.
Căldură Coeficientul de eficiență de recuperare exprimă raportul dintre căldura maximă posibilă și căldura obținută în realitate. Teoretic eficacitate poate varia de la 30 la 99%. Această caracteristică depinde de costul, producătorul și tipul de schimbător de căldură.
Tipologia de schimbătoare de căldură:
1. recuperatorii de tip placă au un număr de plăci, care pe ambele părți sunt îndepărtate, și aer curat. Orice ieșire de condens prin prize speciale. Condensul drop-down creează pericolul formării gheții în sezonul rece. Eficacitatea schimbătorului de căldură cu plăci este mare (50-80%), ceea ce le face suficient si din aceasta cauza ieftine - destul de comună în întreprinderile mici, în clădiri mici, vile, magazine.
2. rotative tip recuperatorii căldură transferate între rotitoare și rotor de alimentare cu conductă detașabilă. Sistem deschis crește riscul de deplasare noroi și mirosurile din aerul evacuat la intrare, dar unii producători spun produsele lor exclude o astfel de amestecare. viteza de rotație a rotorului determină nivelul de recuperare a căldurii. recuperatoare Rotary sunt cele mai eficiente (75-90%), și, prin urmare, sunt mai scumpe decât altele. Domeniul lor de aplicare - marile întreprinderi industriale, ateliere, clădiri mari.
3. În schimbătorul de căldură cu lichid de răcire intermediar conține două schimbătoare de căldură între care circulă lichidul de răcire (apă sau soluție apoasă-glicolic), care este încălzit prin aerul evacuat într-un singur canal, iar apoi transmite căldura la aerul proaspăt în celălalt canal. Un sistem închis elimină risc de transmitere a contaminanților din aerul evacuat în aerul de alimentare, astfel utilizată în cazul poluării sau toxicității aerului evacuat. Transferul de căldură este determinată de modificarea debitului lichidului de răcire. Eficiența acestor schimbătoare de căldură este scăzută (45-60%).
4. supapă recuperatorii de tip camera bisects camera. În primul rând, se încălzește jumătate de eșapament camera de aer, după care supapa schimbă direcția de curgere a aerului - și aerul proaspăt este încălzit de pereții camerei încălzite. Acest schimbător de căldură deschis tip cu randament ridicat (70-80%).
5. Tipul Recuperatorul „Conductele de încălzire“ este un sistem închis de tuburi. Pune-o freon vaporizează în acesta în timpul procesului de încălzire aerul evacuat. aerul de alimentare curge de-a lungul tuburilor, după care condensatul care rezultă din nou devine lichid. O astfel de Recuperatorul este specific eficiența scăzută (50-70%).
