Pământul în primă aproximație poate fi considerată ca fiind o sferă. În a doua abordare Pământului este luat ca un elipsoid de revoluție; În unele studii, acesta este considerat un elipsoid biaxiale. corp Geoid- adoptat pentru forma teoretică a Pământului, suprafața limitată a oceanelor în starea lor Quiescent, și extins sub continente, datorită distribuției inegale a masei în geoid scoarța terestră este o formă geometrică neregulată, iar suprafața sa nu poate fi exprimată matematic, este necesar pentru rezolvarea problemelor geodezice . În rezolvarea problemelor geoidului este geodezic înlocuiți-l aproape de o suprafata geometric corect. Astfel, pentru calculele aproximative ale Pământului luate pentru o minge cu o raza de 6371 km. Mai aproape de forma elipsoid geoidului se potrivește - o cifră obținută prin rotirea unei elipse (Figura 2.1.) În jurul axei sale minore. Dimensiuni pământ Ellipsoid caracterizat prin următorii parametri de bază: a semimajore axă, axa mică b , compresia polară și e - primul excentricitate meridian al elipsei și unde.
Fig. 2.1. elipsă Meridian: PC - Polul Nord; Ryu - polul sud
Distinge elipsoid terestru comun și elipsoid de referință.
elipsoid de referință - elipsoidală adoptat pentru topografie în fiecare țară. Cu referință elipsoid adoptate în asocierea de țară sistem de coordonate. Parametrii elipsoidale de referință sunt selectați cu condiția cea mai bună aproximare a porțiunii suprafeței Pământului. În acest caz, alinierea elipsoidului și centrul Pământului nu este solicitată.
În România, în 1946, ca elipsoid de folosit o referință Krasousky elipsoid cu parametrii: a = 6378245 m, a = 1 / 298,3.
2. Sistemul de coordonate în geodezie. altitudinea absolută și relativă.
Sisteme de coordonate utilizate în topografie
Pentru a determina poziția punctelor folosite în topografie rectangulare spațiale și coordonate geodezice dreptunghiulare plate.
coordonate rectangulare spațiale. Sistemul de coordonate este situat în centrul pămîntule elipsoid (fig. 2.2).

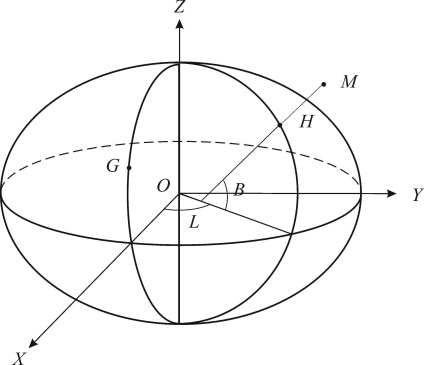

Fig. 2.2. elipsoid și Pământului coordonatele X Y. Z - dimensional dreptunghiular; B. L, H geodezică; G Greenwich
Axa Z este direcționată de-a lungul axei de rotație a elipsoidului spre nord. Osh se află la intersecția Ecuatorului cu meridianul nachalnymgrinvichskim. Axa Y este perpendiculară pe osyamZ și X la est.
Coordonate geodezice. coordonatele geodezice ale unui punct sunt latitudinea sa, longitudinea și altitudinea (Fig. 2.2).
Geodezic shirotoytochkiM numit ugolV. format de normala la suprafața trecerii elipsoid prin punctul și planul ecuatorului.
Latitude este măsurată de la ecuator la nord și la sud de 0do 90i numit nord sau sud. latitudinile nordice sunt considerate pozitive și yuzhnuyuotritsatelnoy.
secțiunea plan elipsoid care trece prin axa OZ. meridiane nazyvayutsyageodezicheskimi.
longitudine geodezic al unui punct se numește ugolL diedru. avioanele formate inițial (Greenwich) meridianul geodezic geodezică și meridianul unui punct dat.
Longitudine măsurată de la meridianul zero în intervalul de 0do 360na Est sau de la East 0do 180na (pozitiv) și de la 0do 180na vest (negativ).
punctul geodezic este înălțimea deasupra elipsoidului pământului vysotaN de suprafață.
Coordonate geodezice cu coordonate rectangulare spațiale sunt legate de
în care pervy excentricitate e elipsei și N raza meridianul de curbură a primei verticale. Când etomN = a / (1e 2 păcat 2 B) 1/2. Geodezic și spațială dreptunghiulară puncte de coordonate se determină folosind măsurători prin satelit, precum și prin cartografierea măsurători geodezice la puncte cu coordonate cunoscute. Rețineți că, împreună cu geodezice există latitudine astronomice și latitudine dolgota.Astronomicheskaya etougol compus firul cu plumb la acest punct cu planul ekvatora.Astronomicheskaya - unghiul longitudine între planurile de meridianul Greenwich și trece prin linia pură la un meridian ceresc punct dat. Coordonatele astronomice definesc terenul coordonatele astronomice nablyudeniy.Astronomicheskie difera de geodezic deoarece direcția liniilor verticale nu coincid cu direcțiile de normalele la suprafața elipsoidului. Unghiul dintre direcția normală la suprafața elipsoidului și firul cu plumb în punctul dat de pe suprafața pământului este firul cu plumb.
O generalizare a coordonatelor geodezice și celest este un termen - coordonatele geografice.
Coordonatele rectangulare plate. Pentru a rezolva problemele de geodezie inginerie și coordonate geodezice spațiale sunt transferate mai simple - coordonate plane, permițând să reprezinte zona pe un plan și de a determina poziția a două puncte Coordonatele x și y.
Deoarece suprafața convexă a Pământului reprezentat pe un plan fără distorsiuni nu poate coordona administrarea posibil plan numai în zone limitate, în cazul în care distorsiunile sunt atât de mici încât acestea să poată fi neglijate. În România a adoptat un sistem de coordonate rectangulare, care este baza de conformal proiecție transversală cilindrică Gauss. Suprafața elipsoidului în planul reprezentat de părți, numite zone. Zonele sunt lunes sferice, meridiane limitate, și se extinde de la polul nord la sud (fig. 2.3). Dimensiunea în zona longitudine este 6. Meridianul central al fiecărei zone axial se numește. Numerotarea zonelor este de la Greenwich la est.
Fig. 2.3. Împărțirea suprafeței Pământului pe zona de coordonate: G - Greenwich
