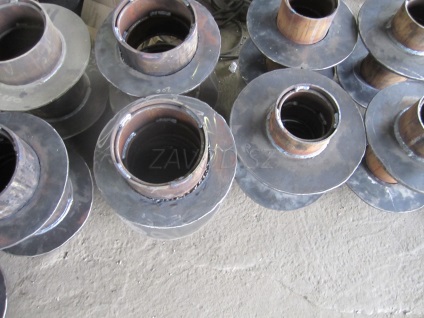

Oil Seals împinge
Sigiliile sunt utilizate în țeavă de metal push-pass, cu o lățime nominală a diametrului țevii de 50 mm la 1400 mm.
„NW“ Planta produce doua principale sigilii de performanță climatice pentru utilizare în mediu non-agresiv:
- pentru funcționarea la temperaturi cuprinsă între -40 până la +40 ° C - Y1;
- pentru funcționarea la temperaturi la temperaturi între -60 până la +40 ° C - CL.

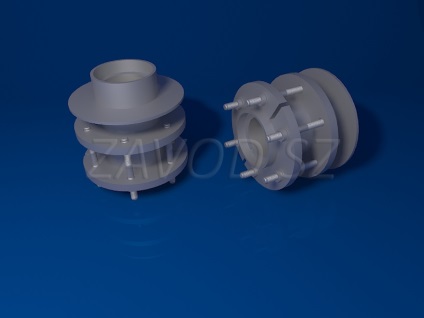

Sigiliile împinge DN 50 (TM-93)
presiune Caul noi sunt realizate din oțel și aliaje de diferite mărci, în funcție de tipul de substanță, care urmează să fie transportate prin intermediul acestei conducte și condițiile climatice preconizate de funcționare.
Acesta este selectat astfel încât grosimea peretelui, prin care acesta va fi pus, a fost mai mică sau egală cu lungimea cutiei de ambalare. Corpul glandei este montat în cofraj când betonare.
Pentru a proteja împotriva eventualelor daune este sudat pe dispozitivul de fixare vertical sau orizontal, care trece de obicei în apropiere.

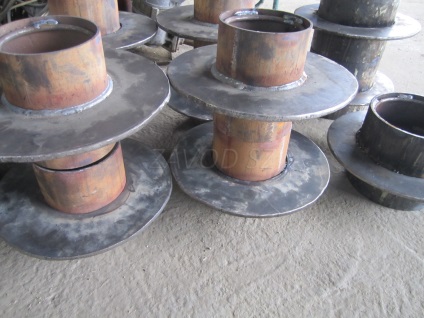

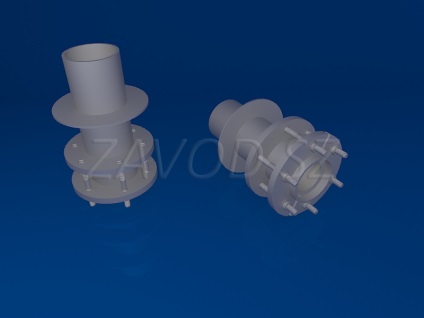

Sigiliile împinge DN 50 (TM-95)
În timpul marcaj cutia de etanșare în peretele unei clădiri sau structuri, filetat flanșa gaura de ambalare au pus dopuri temporare realizate din frânghie, cânepă și alte materiale.

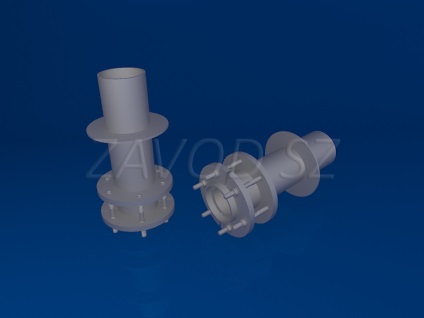

Sigiliile împinge DN 50 (TM-96)

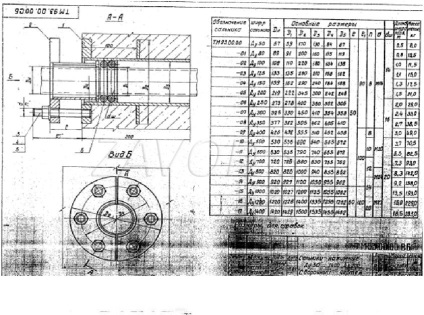

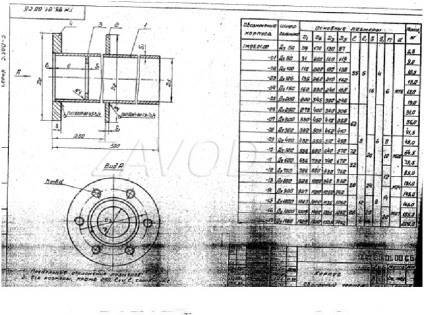

Presiunea de desen Du glandă 50. DN 1400 (TM-96)
Folosit de compania noastra, tehnologiile moderne permit de a produce garnituri împinge în deplină conformitate cu cerințele clientului.
Apreciem munca ta si este important pentru noi să ne contactați pentru ajutor, se păstrează întotdeauna dorința de a apela la noi din nou!
Seria 5.900-3. etanșări de presiune DN50 ... 1400 trece prin construcțiile de perete țeavă

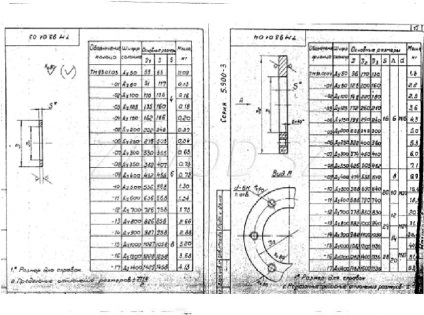

schițe de lucru

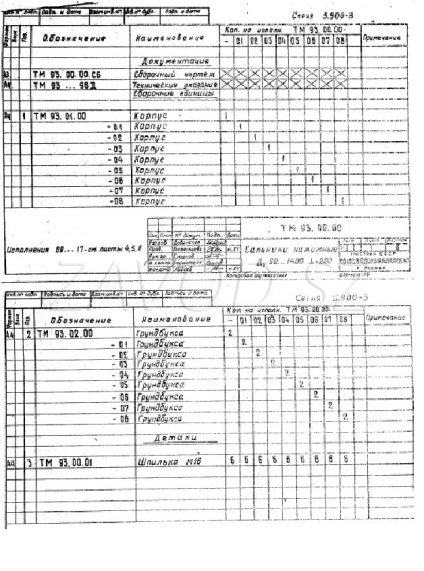

formularea de lot
În această serie de sigilii presoare sunt proiectate cu o cocă care este de 200, 300, 500 și 800 mm. Sarcina lor - să treacă printr-un perete de țeavă de metal. Diametrul alezajului nominal 50. 80, 100, 125, 150, 200, 250, 300, 350, 400, 500, 600, 700, 800, 900, 1000, 1200, 1400 mm.
Glanda Identifier corespunde diametrul conductei care trece prin acesta.
Design-ul a glandei
Glanda împinge structural constă din elemente:
Carcasa este încorporat direct în perete. Spațiul care rămâne între glanda și tubul care este trecut prin ea, umple speciale de ambalare, pentru a evita golurile. Structurile capacitive folosite garnitură H6S (GOST 5152-77) pentru apa potabila, este o umplutură uscată din bumbac cu miez singur împletitură. Structurile apei industriale utilizate pentru LP ambalaje stamp (GOST 5152-77), acest pachet de fibre liberiene impregnate cu compoziție antifricțiune ca fibră grafitate cu un singur strat de miez impletitura. și corzi din cauciuc pot fi utilizate (GOST 6467-79).
Compusul de etanșare este realizată prin ambalare din cauza urmăritor de ambalare este pretensionat între țeavă și corpul glandei. Pentru o mai mare ușurință de imitator de instalare de ambalare este format din două jumătăți.
colorit
Tubul care trece prin glanda de ambalare în lungime, urmaritorul garnitură de etanșare și suprafața care nu este în contact cu betonul, vopsite în trei straturi de vopsea de pe un strat de sol XC-010 (GOST 9355-61).
Selectarea și instalarea a glandei
simeringul Presiunea este aleasă astfel încât corpul glanda a fost egal sau mai mare decât grosimea peretelui. Carcasa este prevăzută în cofraj în timpul betonare. Pentru a proteja carcasa împotriva deplasării trebuie să fie fixate și sudate la armătura, care se extinde în apropierea orizontal sau vertical în siguranță.
La etanșarea peretelui carcasă în găurile filetate flanșă carcasă plasate mufă temporară.
Materiale de comandă pentru fabricarea glandei ar trebui să aleagă tipul dorit de umplutură în conformitate cu caietul de sarcini.
Tehnice și economice indicatori
Potențialele Deplasările maxime unghiulare și verticale ale tuburilor, care sunt trecute prin sigiliile, în raport cu axa carcasei sunt date în tabelul 1. Masa structurii metalice, iar valoarea estimată este prezentată în tabelul 2.
Costul estimat al sigiliilor definite de colectare a prețurilor unitare unice regionale pentru construirea de proiectare și de funcționare. Colectia 22. Apa - rețele externe, ediția 1983.
La elaborarea seriei în considerare experiența de instalare și funcționare a sigiliilor de presiune în instalațiile de apă și canalizare
