Acest DMU includ filtre pasive simple cu privire la elementele RC, semnalele de la ieșirea căruia este controlată de comutatoare tiristor. Emițătoarele sunt alimentate de la o sursă de tensiune de curent continuu de 220 V.

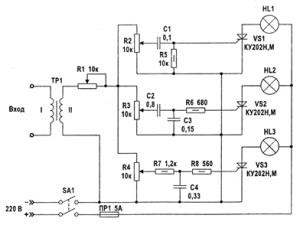

Diagrama superioară a unui filtru trece-jos poate fi reglat la o frecvență de 100 ... 200 Hz, schema de mai jos este midrange filtru trece bandă (200 ... 6000 Hz) și sub - Filtru (6000 ... 7000 Hz). Canale LF, lămpi MF și HF îndeplinesc culorile roșu, verde și albastru. Deoarece acest circuit nu conține o pre-amplificator, semnalul de intrare trebuie să aibă o amplitudine de 0,8 ... 2 V. Nivelul semnalului este reglat prin rezistenta R1. Rezistoare R2, R3. R4 concepute pentru a reglementa nivelul semnalului pe fiecare canal individual.
TP1 transformator se realizează pe miezul de oțel transformatorului Sh16h24. Bobinaj I cuprinde 60 de spire de sârmă PEL 0,51. înfășurarea II - 100 transformă PEL 0,51. Poate fi folosit și orice alt transformator mic (de exemplu, radio tranzistor), cu un raport de spire în înfășurări aproape de 1: 2. Tiristoare trebuie să fie setat la un radiator de căldură atunci când puterea totală pe canal va depăși 200 wați.
Prezentat 3 DMU canal este foarte simplu de fabricat, dar are multe dezavantaje. Aceasta este, în primul rând, de dorit nivelul semnalului de intrare mare, în al doilea rând, rezistența scăzută de intrare, în al treilea rând, un lămpi intermitente ascuțite, cauzate de lipsa de compresie și primitivism filtrelor aplicate.
