Motive care determină mașină uzo și de ce acestea sunt dezactivate, dar boierii, pompe

protecția primară a corpului uman de la tensiuni periculoase și de acțiune curent în rețelele de energie electrică pe piața internă și - stabilirea RCD. În plus, RCD este utilizat pentru protecția aparatelor electrice împotriva lucrărilor de exploatare de urgență în rețeaua de energie electrică de uz casnic și DC și AC curent sinusoidal. Dar, de foarte multe ori îl ridică și consumatorii interni se întreabă de ce RCD la RCD oprit sau declanșat permanent.

Principiul de funcționare și activitatea RCD

Suma curenților care intră în stație, trebuie să fie egală curenți care merg. Acesta este principiul de bază al acestei unități funcționează întrerupător. Motivul pentru declanșare RCDs în alimentarea cu energie electrică - este faptul că curenții care vin din partea rețelei electrice, curenții nu sunt egale, care fac parte din această rețea. Această diferență este cantitatea de curent de scurgere sau curent diferential. Suma vectorială a curenților în conductorul de fază (I1) ar trebui să fie egală cu curenții din conductorul neutru (I2). În mărime acestea sunt aceleași, dar direcția în direcții diferite și pentru a anula, astfel, reciproc și EMF (forță electromotoare) lipsește. În cazul în care aceste curente nu sunt egale, astfel încât diferența dintre ele și există o scurgere de curent. El, la rândul său, creează EMF și ea, la rândul său, prin actele solenoid mecanismul de închidere și RCD este oprit.

Motivație instalare RCD. Periculoase pentru curentul electric corpului uman

Figura 1 prezintă modul normal este I1 = I2. Atunci când o persoană vine să goale sârmă, există un IΔn curent diferențial. Dacă vom calcula curentul care va curge prin persoana, obținem I = 230 / RCH. A, în cazul în care 230 V tensiunea de alimentare de uz casnic, RCH - rezistență umană. Cu toate că fiecare persoană are această caracteristică este individuală, dar este considerat a fi de aproximativ 1 ohmi (1000 ohmi). Ca rezultat, am 230/1000 = 23 mA. Trebuie remarcat faptul că pragul de sensibilitate la om începe cu un 0.6 - 1.5 mA. La acest curent în iritare perceptibilă umană. La un curent de 10 - 15 mA în spasm muscular uman apare, iar neotpuskayuschego apelul curent. În acest caz, o persoană nu poate elibera în mod independent, sârmă goale, în cazul în care l-au luat. La un curent de 90-100 mA fibrillyatsionnogo curent are loc. La acest curent muschii se contracta inima haotic, iar după câteva secunde a intra în stop cardiac. În condiții de siguranță pentru curentul uman 2 mA este considerat pe măsură ce trece peste 10 secunde, iar atunci când mai mult de 120, curentul în condiții de siguranță de 6 mA. Acești curenți, precum și timp liber trebuie să fie păstrate în minte atunci când selectarea unui curent rezidual RCD pentru a înțelege ce se va întâmpla cu tine dacă vei cădea sub tensiune periculoasă. Din aceste motive, amintiți-vă, dacă opriți RCD de încălzire a apei, vă economisește un minim de disconfort.

RCD Selecție în funcție de curenții de scurgere

Dacă RCD este oprit simultan cu întreruptor, cauza poate fi un curent diferențial și curenții maxime care apar atunci când un scurtcircuit.

Cauzele curentului de scurgere

Este important să înțelegem că prezența curentului de scurgere - acest mod de urgență sau o defecțiune în rețelele electrice de uz casnic sau scop disfuncționalitățile din aparatele electrice. Cauzele acestui curent este destul de comună. Cauzele principale ale curentului de scurgere este persoană să atingă firele goale, fluxul său prin deformat sau izolația cablului prin elementul conductor. De exemplu, RCD declanșare motivul pentru care acest lucru poate fi de încălzire a apei de scurgere de curent prin apă. Izolația cablului deteriorat de umezeală pătruns sârmă goale și curentul prin ea a mers. Acest curent este pur și simplu nu este suficient pentru ceea ce ar fi diferența dintre curenții de intrare și de ieșire este egal cu 0 (zero) dezactivează alarma și protecția terenurilor. În cazul în care acest incalzitor de apa Termeks, deconectat RCD pribora.Voda acest lucru poate fi, de asemenea, motivul pentru care RCD se oprește pompa de pompare o varietate de fluide.

Tipuri și RCD; desemnarea vizuală și tehnică

Forum RCD

• tensiune de uz casnic și de rețea 220/380 V.
• În funcție de numărul de poli. În cazul în care o sarcină monofazată în sistemul de putere, RCD trebuie să fie instalat pol dublu, dacă încărcarea cu trei faze, cele patru poli.
• Curentul nominal de funcționare. Dimensiunea nominală (de lucru) pentru curenții RCD este aceeași ca și pentru întreruptoarelor, sunt 16, 25, 32, 40, 63, 80 A.
• Prin curent rezidual (scurgere de curent) cu o valoare care este orientat dispozitivul 10, 30, 100, 300, 500 mA declanșare.

vizualizare curentă de scurgere, care, la rândul său, este împărțit în:

1. Curentului electric alternativ este sinusoidală și pulsatilă. tip RCD pentru curent „AC“. riplul curentului este prezent în luminile și lămpile controlate, mașinile de spălat a căror viteză este reglabil.
2. AC și DC impuls electric, RCD de tip "A". Acest tip de dispozitive de protecție sunt recomandate în cazul în care există electronice de consum, cuptor cu microunde, calculator, televizor, etc.
3. RCDs permanente de tip electric și AC „B“. Acest tip de dispozitive de protecție instalate în general în cazul în care există un curent redresat. Rețelele electrice de uz casnic, acest tip nu este utilizat.
4. Pentru a fi respectate la instalarea selectivității 2 sau mai multe dispozitive de protecție în rețelele casnice și energie electrică este aplicată RCD declanșare timp de întârziere, acest tip de RCD «S». Acest tip de RCD este utilizat în rețelele unde ATS este cazul (tampon de intrare automată), iar tipul «G», în aceeași rețea, dar are un timp de expunere mai mică.

Alunecand RCDs, cauzele primare și secundare

Cele mai frecvente cauze de declanșare RCDs în cazan sau de încălzire a apei Electrolux, este un producător lipsit de scrupule sau diferite tipuri de probleme în rețeaua electrică. În cazul în care RCD este oprit pe încălzitorul de apă, este necesar să-i permită încă o dată. În cazul în care aparatul funcționează și RCD nu deconectați, apoi a avut o scurgere de curent pe termen scurt. În continuare, trebuie să utilizați butonul „Test“. Acesta simulează modul de urgență.

1. Este necesar pentru a opri mașinile, care sunt încorporate într-o rețea, împreună cu RCD și de a determina RCD ce deconectat. În același timp, ne deconectăm conductorul neutru. După ce au deconectat, porniți RCD. În cazul în care nu este oprit, apoi apăsați butonul „Test“. Dacă după ce faceți clic pe „Test“ RCD a lucrat, înseamnă în mod regulat. Trebuie remarcat faptul că verificarea performanțelor RCD trebuie verificate cel puțin 1 dată pe lună prin apăsarea butonului „Test“.
2. Dacă în momentul conectării este declanșat RCD cu nici o sarcină, atunci nu mai este de ordine sau în locul instalării sale, există curenți de scurgere. Dacă este în regulă, este necesar să se înțeleagă de ce RCD funcționează fără sarcină. În acest caz, dacă este conectat la mai multe mașini de la el, apoi dintr-o dată acestea sunt dezactivate. Atunci vom stabili de ce RCD se oprește și se transformă includ întrerupătoare de circuit și secțiunea de urgență determină rețeaua electrică.

Principalele tipuri de conexiune RCDs

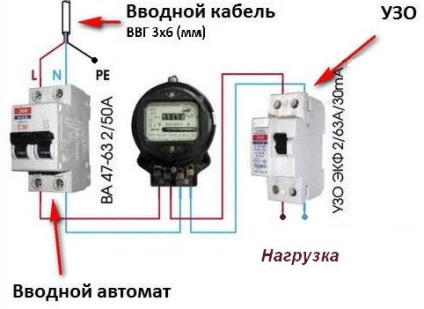

Conectați RCD poate orice electrician, având cel puțin categoria a treia electrician. Schemă de conexiuni scrise pe dispozitiv, și nu este nimic dificil. Singurul lucru pe care ar trebui să fie făcut înainte de instalare, este de a lua în considerare nuanțele când activați rețeaua și selectați cantitatea potrivită de mașini de secționat pe RCD. Puteți seta un dispozitiv de securitate de pe întreg apartamentul în panoul de podea, în cazul în care este un bloc de apartamente, așa cum se arată în figura 3. Acesta poate fi instalat separat pe rețeaua rozetă și iluminat, în cazul în care spațiu suficient pentru instalare. Ar fi potrivit pentru un apartament. La montarea și selectarea RCD trebuie să fie luate în considerare curentul nominal (de funcționare), care ar trebui să fie un nivel mai mare decât curentul nominal al mașinii, care este după ce dispozitivul de protecție. De exemplu, în cazul în care aparatul 25 A, atunci este necesar să se stabilească curentul de funcționare RCD de 32 A, etc. Dacă este o casă particulară, cel mai bine este să ia în considerare următoarele elemente, unul RCD si una automată, în cazul în care aparatul nu este mult.

Un dispozitiv de securitate și mai multe întrerupătoare de circuit

În cazul în care, de exemplu, în casa este în valoare de o mulțime de mașini (o mașină = o camera, sau = un aparat), în acest caz, dimensiunea electrică poate fi foarte mare. Din aceste motive, mai bine skomplektovat tabloul de distribuție astfel încât sub un singur RCD pentru a instala mai multe mașini, dar nu mai mult de 5. În acest caz, este necesar să se calculeze curentul nominal al dispozitivului de protecție în raport cu off-mașinile, astfel încât suma lor să nu depășească dispozitivele de protecție de curent de operare. De exemplu, mașinile de evacuare BA1 16 A, 16 A BA2, BA3 32 A, suma 16 + 16 + 32 = A. Prin urmare RCD trebuie evaluat cel puțin 64 A, și cunoscând intervalul optim de rating curent opțiune întrerupător dispozitiv evaluat la curent la 63 A.

După cum se vede în Fig. 4 nimic mai greu, atunci când nu există nici o legătură, dar în unele cazuri, va fi interesant să știe de ce RCD funcționează pe sisteme de încălzire a apei, dacă Ariston rețeaua internă și protecția dispozitivului sunt într-o stare satisfăcătoare și funcționare. Când este activat RCD, motivele pot fi nu este conectat corect.

Principalele tipuri de conexiune greșită a RCD, zero lucrătorilor și conductor de protecție

Doar selectat în mod corespunzător dispozitivele de protecție și conectate în mod corespunzător a proteja persoana în cazul unui accident cu privire la efectele periculoase ale curentului electric.
