Înainte de demontare, deconectați laptopul de la putere și scoateți bateria.

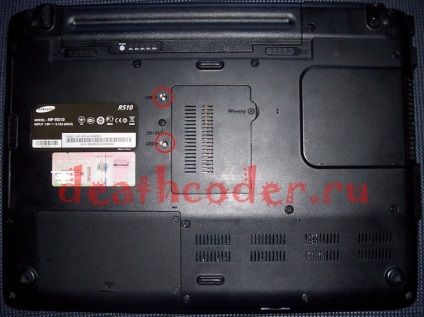

Și așa începem, mai întâi avem nevoie pentru a elimina tastatura, dar Samsung R510 laptop-ul este asigurat prin două șuruburi, care sunt situate pe capacul din spate al laptop-ului. Rastoarna laptop și deșurubați cele două șurubul, care sunt marcate în fotografie:

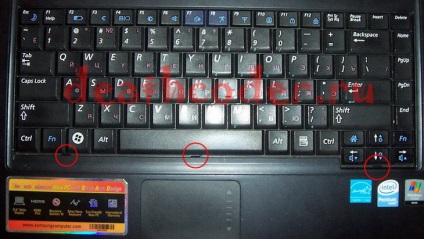

Apoi, peste rândul său, notebook-ul și deschideți-l în partea de jos a tastaturii, veți vedea un dispozitiv de blocare poate fi ușor retrasă în dulap, șurubelniță cu cap plat și aceeași șurubelnița poate fi luat foarte tastatură.
Mână cramponează deja tastatură din partea de jos în mijloc și trageți încet la partea de sus, astfel încât să se elibereze tastatura din suporturile de pe fiecare parte, apoi tastatura nevoie doar de un pic trageți pe iar acum ea este „liber“.
Punem tastatura mai aproape de monitor, astfel încât acesta va fi mai ușor pentru a deconecta cablul tastaturii panglica de la placa de baza laptop R510.
Zephyr detașeze foarte usor, trebuie doar pentru a ridica bucla de blocare, care este, există un zăvor, care presează cablul panglică la contactele de placa de bază, acesta este rotit cu 45 de grade.
După deschiderea zăvorului, bucla se îndepărteze cu ușurință de contact.
Foto laptop Tastatura Samsung R510:
Odată scos tastatura, avem nevoie pentru a elibera o mai buclă și două mănunchiuri de fire cu conectori:
Dă-i drumul. Închideți laptopul și rotiți-l, deșurubați toate șuruburile, scoateți unitatea DVD.
Pentru a scoate unitatea hard disk care aveți nevoie pentru a trage fila neagră, care este pe el, nu numai, dar mai întâi într-o parte, și numai atunci se poate elimina.
buloane foto și capace din golfurile pe hard disk și compartimentele RAM:
Photo noutbuchnogo unitate DVD și un hard disk:
Acum este timpul pentru a scoate capacul superior al laptop-ului. Rastoarna laptop, deschideți-l, atunci vom începe să se detașeze capacul (care are o tastatură) de mai jos, dispozitivele de blocare nu este mult ținându-l, astfel încât să apară probleme, odată îndepărtat va vedea ceva de genul:
În fotografia marcată cu șuruburi, care trebuie să fie eliminate, precum și cablurile care trebuie să fie deconectate. Mai jos este un modul Wi-Fi, după deșurubați șurubul de la el, el este ridicat în sus, și va fi ușor de îndepărtat din compartiment.
Acum, deșurubați șuruburile care fixează atașarea monitorului:
Foto Samsung R510 laptop fără un monitor:
Sub imaginea monitorului cu „curaj“ :)
În continuare, vom scoate placa de bază și încă mai au, în practică, o copertă:
Acum, aduce o fotografie a placii de baza, pe de altă parte, a menționat amplasarea componentelor majore ale placii de baza (radiatorul nu a fost îndepărtat):
2 - Northbridge;
4 - RAM și un slot suplimentar pentru mai mult de un bar.
Opriți ventilatorul, în fotografia de mai jos el este deja deșurubat, dar în cazul în care au fost observate șuruburi:
Puteți lubrifia ventilatorul, dacă este necesar.
Punerea laptop din spate, fixați ventilatorul, nu uitați să-l conecteze la placa de baza, se introduce din nou placa de bază.
Am pus din nou monitorul se înșurubează șuruburile necesare, conectați bucla.
Ei bine, continuă să colecteze în aceeași ordine ca și demontat.
P.S. Multumesc Cyril pentru demontarea nouta sale :)
