Echipament vacuum formare
1. Pompă de vid. care este utilizat pentru evacuarea aerului în timpul umplerii freonul;
2. Regulator de vid. Reglează presiunea constantă, deoarece pentru unele rășini -0,7atm presiune negativă mai mare de un critic, rășină poate fierbe timp;
3. Gabaritul de vid. necesare pentru măsurarea magnitudinii de vid în timpul funcționării și pentru detectarea scurgerilor. De asemenea, este necesar să se țină seama de presiunea la momentul experimentelor pe cale de a obține rezultate mai bune. Ca adaos poate fi utilizat pentru a simplifica procesul de ajustare de diluare în vid regulatorul de vid în punga;
4. Vid colector. Acesta servește pentru măsurarea vidului de operare și pentru aplicarea vidului în recipientul intermediar cu ajutorul valvei;
5. Comutator vid. Ea servește pentru a se asigura că, atunci când există un vid în pompa de vid primul rezervor -0.9atm a fost deconectat. La releu cutoff este pus, de exemplu, care ar pompa a fost pornită și deconectată -0.6 la -1 dacă pompa este capabil să livreze un vid;
6. Furtunurile de racordare. Furtunurile pe pansamente sisteme Conditionere;
7. Balonul freonului sub. Balonul servește ca o capcană pentru rășină.

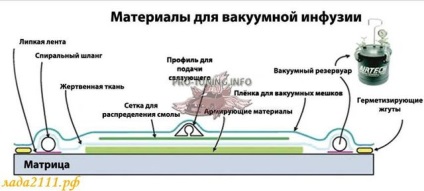

Materialul pentru perfuzie vacuum utilizând un film cu vid (sac)
1. Dublu-verso bandă adezivă. Acesta este destinat pentru fixarea tubului spiral din plastic, care asigură circulația aerului sub folie de vid în timpul procesului de infuzie rășină.
2. hamurile de etanșare. Acesta oferă conexiune de mare putere a pungii de vid la suprafața matricei, furtunurile și garniturile de vin sub sacul vid.
3. Furtun spirală. Acesta circulă aerul sub folia de vid. Pentru pomparea uniformă a aerului și injectarea furtunului de rășină este așezată pe perimetrul matricei. Furtun spiralat inel închis, în esență, printr-un teu la un capăt al teului este atașat un furtun de vacuum convențional, care trece prin rezervorul de vid la pompă. Aerul este pompat prin el, și presiunea negativă generată de absorbită rășină specială de vâscozitate scăzută, umplerea materialelor de armare.
4. coaja ply. Peel servește strat ca strat de separare pentru materialele de armare și scule restul. Acesta este impregnat cu diferite substanțe care nu sunt afectate de rasina (silicon, teflon, etc.). După producerea de țesut este îndepărtat, după care piesa este texturat prin ștanțare. Fără utilizarea acestui material ar fi imposibil să se separe de detaliile rețelei de distribuție și profilul pentru aprovizionare cu rășină.
5. Grila de distribuție a rășinii. Grila este proiectat pentru a distribui în mod eficient rășină cu puține deșeuri datorită profil scăzut, plasă densă. Grila poate fi utilizat cu poliester, vinilester și epoxidice lianți.
6. folie nylon pentru saci de vid. filmul Bagging este special conceput pentru turnarea metodei de infuzie. Acesta este capabil să reziste la un vid suficient necesar pentru perfuzie rășină
0.7 atm.
Este important să se calculeze corect mărimea necesară a pungii cu vid. dimensiune prea mică a pungii poate duce la film de tensiune în vid și a filmului lacrimal în timpul întăririi. Se recomandă să se lase 30-40% de film suplimentar de vid.
7. Profilul de aprovizionare liant. Destinat utilizării de către pungi simple și duble în procesul de infuzie vacuum, înlocuind tub de plastic în spirală la un profil mai stabil. De asemenea, în loc sunt adesea folosite tub în spirală. Avantajul unor astfel de profiluri este faptul că acestea practic nu lasă nici o amprenta pe articolele fabricate, dacă este utilizat împreună cu o grilă de distribuție de rășină și stratul coaja.

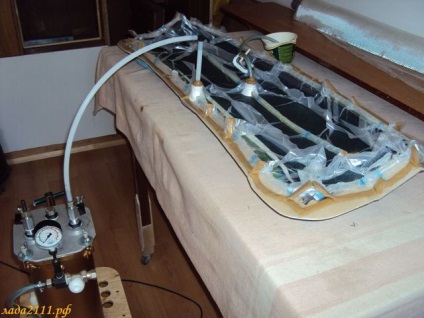

Vacuum Technology infuzie
Principiul de funcționare a instalației de vid, după cum urmează:
1. Pompa de vid este pornit releul, care este instalat pe primul rezervor (care servește ca receptor). În el se acumulează un stoc de vid, care poate fi utilizat fără incluziuni inutile, care afectează în mod pozitiv viața pompei. La atingerea presostatul dorite decuplează pompa, procesul trebuie să mențină un vid pe masina sac de vid. De exemplu, puteți lăsa un vid pentru noapte, chiar dacă există scurgeri minore.
2. Vid de la -0.9Atm la -1Atm alimentat la un regulator de vid, în care presiunea de lucru este stabilită în funcție de rășini. Presiunea de operare va fi afișată pe manometrul de vid.
3. Supapa pe vidul colector cu vid este alimentat în rezervorul intermediar. Din rezervorul prin furtunul are loc pomparea aerului din sac. Excesul de rășină rămâne în rezervor intermediar, după un anumit timp rezervorul poate fi înlocuit, deoarece el nu este ceea ce nu ar trebui.
presiune de ajustare și sistemul de contabilitate
În funcție de circuitele de hardware, presiunea sistemului de reglare și contabile pot fi efectuate în diferite moduri:
1. Instalați gabaritul de vid direct la pompa de vid, fără a utiliza un regulator.
Pentru conectarea la o pompă de vid alamă compus folosit „T“ (tee). Din cauza lipsei de control sau de supapă de reducere a presiunii, nu putem reduce presiunea, pompa trebuie să fie oprit manual, la presiunea dorită.
2. Instalați manometrul de vid cu un regulator de vid.
O astfel de metodă este utilă în etapa inițială de producție atunci când este necesar pentru a primi doar un vid parțial. Dacă în această etapă pentru a utiliza un vid completă, adică, probabilitatea de a extrage prea multe terenuri. Rășina nu va avea timp să fie absorbit, rezultând într-un produs se va usca pete. Folosind controlerul poate stabili un astfel de vid că el nu se ridică peste parametrul critic pentru rășini poliesterice. Când se utilizează vidul de mai sus pus, rasina se poate fierbe timp.
3. Instalați un manometru pe punga de vid.
Acesta este modul cel mai precis, deoarece este posibil să se măsoare descărcarea exactă direct în punga din cauza presiunii pierdut în compușii, și datorită rezistenței de frecare a aerului. De asemenea, este util să se utilizeze o poarta sau bilă pentru detectarea scurgerilor în sac. Și pentru ajutor de vid, la terminarea lucrului.
Scheme de sisteme vacuum
Primul vid schema de setare? Formare este versiunea economie.
- Pompă de vid de 100 $
- Regulator de vid $ 90 la
- Conectarea furtunurilor 20 $ pentru 2 bucati.
- Balonul de Freon sub 8 $
- Gabaritul este de 30 $
- Două conexiuni pentru controler $ 10
instalații de filare optime de realizare, folosind vid.
- Conectarea furtunurilor încă 3PC. $ de 40
- vaccumetrică cu un colector de 50 $
- Comutatorul de vid de la 300 $ ($ 60 la condiția de auto-asamblare)
- cilindrii freon sub un alt 1 pentru 8 $
- Tee și compus 2 pentru controler $ de 10
Nu uitați să vă detalii de carbon de înaltă calitate, în plus față de experiența, este important să se selecteze și să pregătească amestecul corect.
