Generator de sudură este o sursă de curent continuu necesare pentru efectuarea operațiunilor de sudare. Principiul de bază al generatorului de sudură este că transformă energia mecanică în energie electrică. Componentele principale ale proiectării generatorului de sudura sunt: stator polii magnetici și o armătură de înfășurare și cu colectori.
Principiul de funcționare al generatorului de sudură.
Alternând fluxurile de curent electric în înfășurarea de la generatorul de sudură intersecția înfășurare cu linii de câmp magnetic, dispuse pe polii statorici armăturii. Mai mult, acest curent curge în colector, și în care este prevăzut ca la conversie DC. Apoi, curent constant atinge carbunii, strâns presate la colectori și periile cu frunze pe clemele, unite prin fire de sudură care conduc la electrod.
Structura fiecărei părți a câmpului de excitație generatorului de lichidare. lichidare se poate face în două moduri de putere
- de la o sursă independentă - un astfel de generator de este un aparat cu excitație separată
- de la generatorul - generatorul este auto-excitat
Orice generator de poate funcționa în diferite moduri. Generator de modul de funcționare de schimbare poate fi făcută fără probleme prin schimbarea curentului de magnetizare.
Mai mult, o parte importantă constructivă a fiecărui oscilator este o excitație serie de înfășurare, caracterizată printr-un număr mic de rotații. Această bobină este conectat în serie la arc și feed-uri de șoc ei - adică, curentul în bobină este egală cu puterea actuală a arcului de sudură. O caracteristică a seriei de lichidare este că acesta este împărțit în secțiuni separate. Cu aceasta poate funcționa nu numai în întregime, dar, de asemenea, parțial.
Caracteristici de sudare scheme de generatoare.
sudura generator de circuit pot fi diferite, iar aceste scheme diferă una de cealaltă caracteristică externă.
Principalele tipuri de generatoare, din acest punct de vedere, sunt
- generatoare de sudura cu molesit caracteristică
- sudarea generatoarelor sau scufundare cu o caracteristică externă rigidă
- generatoare de sudura universale.

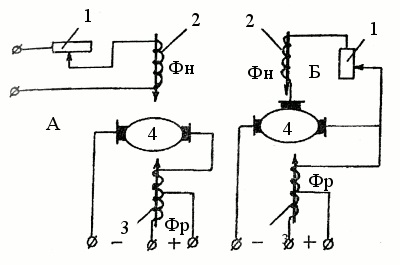

Cea mai mare cerere de sudare cu generatoare caracteristic bleg, care se poate baza pe una dintre cele două scheme:
- Generator cu excitație independentă
- generatoare de auto-excitație
Principiul de funcționare al generatorului cu excitație independentă.
Design-ul acestui tip de generator este echipat cu excitație independentă de lichidare, care vine de la puterea sursei externe de curent continuu. În plus, există, de asemenea, bobina demagnetizare într-un circuit conectat în serie. Curentul Circuit de reglare a produs prin rezistențe. Dacă creșterea amperaj în circuitul de sudare, fluxul magnetic generat de bobina este demagnetized, va crește de asemenea. În același timp, fluxul magnetic generat de bobina de excitație a unui independent, va rămâne același. Acest lucru face ca tensiunea la bornele generatorului scade, ceea ce creează caracteristica externă incidente.
Principiul de funcționare al generatorului cu auto-excitație.
În cazul în care se aplică schema de generator de sudură, lichidare câmpul primește un curent constant de înfășurările armăturii generatorului. În acest scop, colectorul are o perie specială suplimentară, și care este conectat la câmpul de magnetizare înfășurare care creează un flux magnetic constant.
Principala aplicație a generatoarelor de sudură - este un arc manual electrozii de sudură. Este pentru acest tip de generator de sudură necesită o scădere bruscă caracteristici externe, și anume, o scădere de tensiune în cazul în care creșterea curentului. Acest lucru se datorează faptului că pentru sudare manuală cu arc oscilațiilor lente apar lungimea arcului asociat cu operarea master (cu mișcarea lui de mână), și pentru a menține o ardere constantă a curentului arcului este necesară pentru a menține aproximativ aceeași.
