Există diferite moduri de a monta căpriori în construcția cadrului acoperișului. Alegerea depinde în primul rând de caracteristicile sistemului de acoperiș de proiect. Este important să montați componentele aibă o rezistență ridicată și să reziste la sarcini de exploatare tipice climatului din regiune.
închizători căpriori
Pentru a se asigura piese de conectare de încredere sistem de schelete, sunt aplicate elemente de fixare speciale. elemente de fixare Rafter numite produse din lemn si metal, care sunt utilizate la instalarea sistemului de noduri grindă cu zăbrele. Acestea includ elemente din lemn:
- bare;
- clini (plasture triunghiulare);
- Nagel;
- spini.
- cuie;
- șuruburi;
- buloane complet cu șaibe și piulițe;
- capse;
- gulere;
- căptușeală;
- buclă;
- cursoare / diapozitiv;
- ancore;
- placă dințată;
- placă Gvozdeva;
- colțuri;
- benzi perforate, etc.
închizători Selecția căpriori depinde de cerințele pentru rezistența structurală sarcini de proiectare și noduri de configurare pentru acoperișuri.
Fixarea partea de jos a arbaletrierului
Partea de jos a căpriorilor se bazează pe perete. Legarea în ciorchine cu pereți pot fi realizate prin diferite metode:
- de mauerlat;
- folosind bare și pufuri podstropilnyh;
- prin grinzi de planșeu;
- folosind strapping structuri de tip cadru;
- compus cu pereți de lemn coroana superioară bușteni.
La instalarea căpriori agățat este important să se ia în considerare faptul că căpriori, care sunt conectate rigid la partea de sus, au o presiune orizontală spațiere pe perete. Pentru a rambursa forțele de distanțare opuse căpriori sunt unite prin strângerea făcută din scânduri sau grinzi. Astfel, cu peretele clădirii este legat răspândire triunghi.
O alternativă la strângerea poate face grinzi de planșeu, care sunt așezate perpendicular pe perete. Acest design fără mauerlat utilizat pentru construcția mansardelor ușoare, cu condiția ca peretele poate rezista la sarcini punctiforme. De exemplu, fixarea căpriori pe perete de cărămidă necesită mauerlat de instalare obligatorie ca punct de încărcare este contra-pereti din bunuri bucata. Pentru a crea un acoperiș în consolă, fasciculul trebuie să treacă dincolo de planul peretelui de cel puțin 50 cm pe fiecare parte. Chiar în spatele zidului scos și piciorul căpriori, care este atașat la marginea grinzii.
Metodele de bază de atașare la grinzile
Următoarele variante de montaj Rafter, atât individual cât și în combinație:
- dinte cu accent;
- dinte cu un știft;
- opri la capătul grinzii.
Utilizarea unuia sau a doi dinți din cauza magnitudinea unghiului de înclinare căpriori. Metodele de fixare de mai sus vă permit să transfere sarcina de la un element la un alt sistem de schelete.
crestare singur dinte aplicat în timpul instalării acoperișurilor cu o înclinație de 35 de grade raze. Căpriori toc dinte efectuate cu vârf taie un opritor fascicul, în care mufa este prevăzută Spike. adâncimea fantă nu trebuie să depășească 1/3 din grosimea grinzii. Crestarea se efectuează la o distanță de 25-35 cm de la marginea grinzii ieșind din peretii casei avionului. Saltul previne căprior de deplasare laterală.
Pentru acoperișuri cu un unghi mai mic de înclinare a rampelor căpriori sunt montate în așa fel încât să se mărească suprafața de contact între căpriori și grinda, crescând astfel aria structurii de susținere. În acest scop, efectuat vrubka în două cepuri în blocarea culee, cu sau fără un vârf sau țăruș și alte combinații.
În plus față de crestare, cu grinzile capriorilor de legare poate fi realizată prin bolțuri sau bolț și guler.
Fixarea la căpriori mauerlat
Fixarea căpriori la perete este cel mai adesea realizat cu ajutorul mauerlat - structură specială de sprijin, care să permită în mod uniform repartiza sarcina de pe acoperiș la pereții și fundația clădirii. Prin mauerlat căpriori poate fi montat în două moduri - prin utilizarea unui suport rigid sau glisante.
In metoda de fixare rigidă elimină complet orice posibilitate de interacțiuni (schimburi, entorse, se transformă) între elementele structurale conectate. Acest lucru se poate realiza în cazul în care:
- colțuri sunt folosite pentru fixarea căpriorii cu fascicul de referință podshivnoy;
- gash efectuate (scaun) pe căpriori cu compus suplimentar curele de fixare și sârmă cuie.
În primul caz, căpriori suport realizat cu ajutorul unui fascicul de referință. Rafter piciorul se sprijină ferm pe presiunea din conductă și apoi fixat la o instalare elemente de fixare din metal de pe părțile laterale ale consolelor de metal, care împiedică deplasarea laterală.
A doua variantă este atașament mai frecvente. În acest caz, montarea ciorchinilor implică utilizarea de cuie, care sunt cu ciocanul lateral în unghi unul față de celălalt (în interiorul are loc traversarea mauerlat) și apoi al treilea cui este acționat în partea inferioară a căpriorilor vertical.
Ambele tipuri de montaj necesită căpriori suplimentare de fixare pe pereții clădirii cu utilizarea de tije de sârmă și ancore.

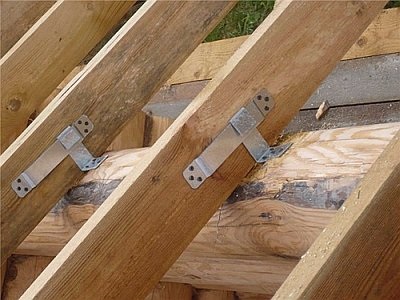

Mutarea (balama) elemente de conjugare permit căpriori să ofere posibilitatea unei mișcări relative mauerlat într-un interval predeterminat. Este folosit mai multe moduri de fixare. Acesta poate fi spălate în jos cu căprior de fixare etrierul cu ciocanul vertical cui sau pe două laterale acționat într-un anumit unghi. paranteze glisante speciale pentru căpriori sunt de asemenea folosite - „sanie“.
Compusul de alunecare este utilizată în mod avantajos în construcția de case din bușteni sau cherestea. În acest caz, deformarea sistemului acoperișului este eliminat cu contracție treptată a casei. Compus culisante noduri ciorchine de fixare pentru pereți asigura o adaptare treptată a structurii acoperișului prin schimbarea geometriei structurii. Elementele rămase ale acoperișului sunt montate pe tehnologia convențională.
Fixarea crestei
Fixarea căpriori pe creasta are propriile sale caracteristici. Cele mai frecvente sunt trei metode de instalare:
- Conectează-te căpriori cap la cap;
- Rula la muntele (fascicul de creasta);
- tur comun.
blaturi de conectare căpriori spate în spate unul cu celălalt - o metodă simplă și sigură de instalare. Marginea superioară a fiecărui căprior să fie tăiate la un unghi, în conformitate cu unghiul de înclinare selectat de rampe. Apoi, căpriori opuse trebuie să se conecteze și să sigileze locurile tăiate din două cuie de 150 mm. Necesar de a conduce cuie la un unghi astfel încât părțile incluse în căpriori opuse, avem o lungime suficientă pentru a asigura o montare etanșă.
Cum să consolideze căpriori, conectate prin cap la cap? Se recomandă să se utilizeze un metal sau garnituri de lemn. placă din lemn este montat pe ambele părți ale unei perechi de conexiuni pentru schelete în zona cu cuie metalice - șuruburi.
grinzi compuse pentru a rula (grindă de coamă) pentru punerea în aplicare este similară cu prima metodă. De asemenea căpriori sunt tăiate în partea superioară, dar montat pe o singură grindă orizontală.
Compuse ciorchine suprapuse conexiune înseamnă căpriori nu taie capete, și suprapunerea planurilor laterale. Conexiunea se face cu utilizarea de ace sau șuruburi și șaibe. Lap - cel mai simplu mod de a monta căpriori.
Instalați șipcă
Fiabilitatea acoperișului depinde în mare măsură de Groundworks executate în mod corespunzător. Acesta poate fi continuu sau rarefiat. Selectarea tipului și spațierea Batten depinde de materialul de acoperire.
Astereală este montat din bara sau placa, de obicei tăiate. Bara este în mod normal montate benzile capriorilor (kontrobreshetke) într-un cui, la fiecare punct de atașare. În cazul în care cutia este făcută din scânduri, apoi la fiecare masă de căprior este montat pe două cuie condus în margini.
Nu puteți monta placi de șipci pe un cui în mijlocul fiecărei căpriori, deoarece această metodă de montare nu este împiedicată răsucirea și deteriorarea platforma acoperișului sub sarcini mari.
Lungimea materialului Bagheta este de obicei mai mică decât lungimea pantei acoperișului. atașament baghetă adecvată la căpriori presupune scanduri despicare fiabile sau cherestea lungime. Joncțiunea ar trebui să cadă pe căpriori, iar unghiile sunt atașate la ambele capete ale elementelor potrivite.
Articulatii elemente șipcă trebuie să fie efectuată cu un offset, astfel încât îmbinările pe rânduri adiacente nu vin la unul căpriori.
Înainte de a începe instalarea sistemului de acoperiș este recomandat pentru a alege cea mai bună opțiune este de a stabili căpriori.
