3.15.1 puturi de rulare cablu echipează intrare rotund hașuri de fier cu două capace: top de fier și oțel inferior (intern). Pe partea interioară a capacului este dispus un dispozitiv de blocare pentru închiderea puțul castelului și mâner pentru ridicarea acestuia (smulgerea). Capacul interior poate avea un dispozitiv special de blocare pentru a preveni accesul neautorizat în sondă. La godeuri, dispuse în partea de jos a străzilor care urmează să fie utilizate hașuri tip de lumină de încărcare calculată de 30 tone, iar în carosabil - o povară grea pentru tipul bocaporților 80 m Fiecare trapă trebuie să aibă o gaură pentru testarea bine gazate, fără a deschide capacele .; nu ar trebui să fie poluat de nimic.
lumina de masa de tip trapa 87 kg, și o grea - 147 kg (Figura 3.37).
trapa 3.15.2 Instalarea pe tavanul puțului trebuie să fie mai întâi plantate armat inele de sprijin pe o suprafață plană, cu o deschidere circulară pentru intrarea în sondă. Ele sunt plasate pe un strat de beton al soluției de la 10 la 12 mm grosime. Baza trapei și bontul cu inelele sale de capăt ar trebui frotiu soluție spărturi de beton cu o grosime de 30 până la 50 mm.
Pista pentru trape de stabilitate mai mare trebuie să fie fixate tip greu (atașat) la sârmă de oțel supapă de suprapunere de 6 mm în diametru, cu un betonării armat. Planul superior al trapei, în toate cazurile trebuie să se potrivească cu strictețe de acoperire la nivel de stradă sau de suprafața solului.
Din cauza creșterii traficului Avtotrans de port și sarcini în creștere pe plafoanele și trapele puțuri, se recomandă să se utilizeze inele de sprijin cu hașuri stabilite în inelul de la fabrica.
3.15.3 Pentru structura cablurilor toate godeurile cu excepția, CX-1 și CX-2, trebuie să fie echipate cu suporturi din oțel (Figura 3.38). Consolele sunt realizate de tip plat tip PSC MCC și - din oțel unghi.
Posibilitatea de a utiliza alte modele consolă și dimensiuni în funcție de necesități pentru a se potrivi puțuri cuplaje modele moderne, cum ar fi cuplaje optice, de cuplare demontabilă etc. N.
Pe paranteze trebuie să fie instalat un fier șase consolă (Figura 3.39), în funcție de șuruburile destinate dockable sarcinii, fixate în consolă (figura 3.40, a). Aceasta a permis utilizarea de console de capacitate mică realizate din aliaj de aluminiu si plastic.
- - o carcasă (cadru);
- - capac superior de fier;
- - capac din oțel inferior;
- - un dispozitiv de blocare;
- - mâner;
- - gaura pentru a testa bine gazate

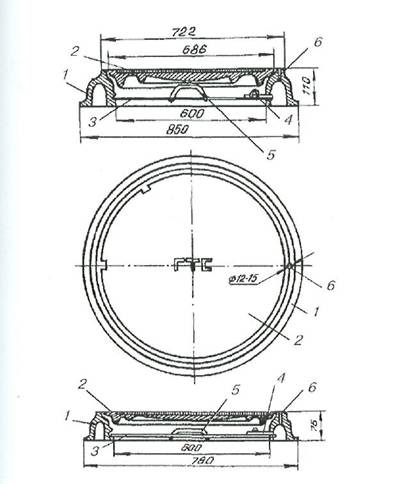

Figura 3.37 - Fonta acoperă tipuri grele și ușoare pentru puțuri de rulare cablu
a) PAC-600; b) PCC-1300; c) MCC-1300; g) MCC-1900 1 - bază; 2 - biscuit oțel

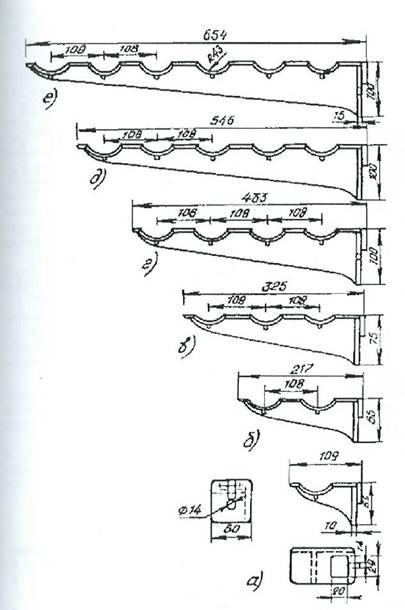

Figura 3.38 cablu de oțel -Kronshteyny
a) 1-FCCH; b) 2-FCCH; c) PCC-3; g) 4-FCCH; d) 5-FCCH; e) 6-FCCH
Figura 3.39 - Console de fier pentru a alerga cablu de puțuri, puțuri, canale colectoare
a) bolț montat în consolă;
b) un bolț de ancorare (ghiborțul oțel);
c) cârligul în consolă;
g) cercel din oțel (bucla)

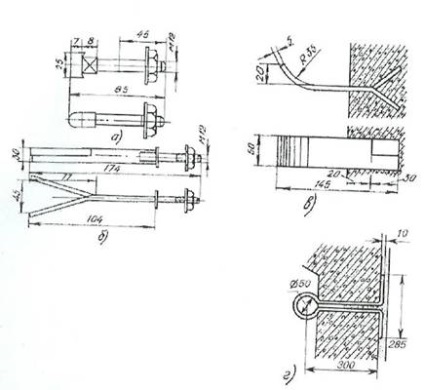

Figura 3.40 - Elemente de fixare pentru sondele de rulare cablu
3.15.4 Sondele de tip CCR-3 și CCR-4 trebuie plasat pe două suporturi pe fiecare perete longitudinal, și în sondele de tip CCR-5 - trei bracket. Cavitățile unghiulare și splitter, dacă este necesar, între paranteze suplimentare pe pereți de capăt și puțuri pentru console ATS montate pe trei pereți și sonde pentru ATS la 6-20 mii de camere, în plus, și în mijlocul sondei poate fi echipat cu le monta pe partea de jos și în tavan. Pentru pereți și parantezele trebuie fixate cu șuruburi de ancorare (răspări de oțel) pentru a fixa în locașul prevăzut în acest scop (figura 3.40, b).
Alveolele de tip CCR-1 și CCR-2 în loc de paranteze trebuie să fixeze într-un perete de cârlige în consolă (figura 3.40, c), puțuri de un tip CCR-1 și două - puțuri de tip CCR-2.
3.15.5 Cavitățile cu numărul unității de cuplare de bază până la patru canale trebuie instalate dublu consolă, iar dacă cinci sau șase canale din bază - triplu. Stația de cablu și mine, tuneluri, alte canale colectoare și trebuie să fie instalată la trei și șase-consolă.
3.15.6 Părțile inferioare ale pereților de capăt ale sondelor tip cărămidă CCR-2 CCR-3, CCR-4, CCR-5, cu pozare acestora trebuie stabilite bucle de oțel (cercei) pentru atașarea unitate portabilă la strângerea cablului într-un canal de canalizare (figura 3.40 g ).
Caminelor prefabricate pentru buclele de ridicare scop de oțel poate fi utilizat, asociată cu cadrul de armare.
