curenți pulsatorii, care au o direcție constantă, dar schimba sensul lor poate fi diferit. Uneori, valoarea curentă este schimbat de la cea mai mare la cea mai mică valoare nu este egal cu zero. În alte cazuri, curentul este redus la zero. Atunci când bucla de curent continuu este întreruptă cu o anumită frecvență, în anumite perioade de timp, nu există nici un curent în circuit.
Fig. 1 prezintă grafice ale diferitelor tipuri de curenți pulsatorii. Fig. 1, a și b schimbare în curent are loc pe curba sinusoidală. dar acești curenți nu sunt considerate a fi curenți alternativi sinusoidale, deoarece direcția (semnul) al curentului nu este schimbat. Fig. 1, este reprezentat în curentul format din impulsuri individuale, adică. E. Scurt „împinge“ curent separate una de alta prin pauze mai mari sau mai puțin, și este adesea numit curent în impulsuri. Curenți diferiți de impulsuri diferite unul față de celălalt și formează durata pulsului și viteza de repetiție.
Pulsator curent de orice fel, care este considerat ca suma a doi curenți - DC și AC numit compunerea sau curenți de componente. Fiecare curent unda are o constantă și o componentă variabilă. Pentru multi acest lucru pare ciudat. Într-adevăr, curentul de unda este un curent care ruleaza tot timpul într-o singură direcție și schimba valoarea.
Cum se poate spune că, în structura sa aibă un curent alternativ își schimbă direcția? Cu toate acestea, în cazul în care pe unul și același fir simultan sari peste două curente - constante și variabile, se pare că acest fir va avea loc curent pulsator (figura 2). Astfel, amplitudinea AC nu trebuie să depășească DC. DC și AC curenți separat pe sârmă nu poate merge. Acestea se adaugă la fluxul total de electroni având toate proprietățile unui curent pulsator.

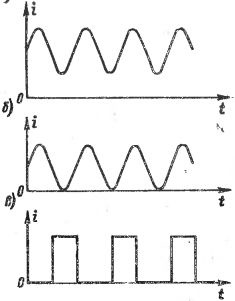

Fig. 1. Graficele diferitelor tipuri de curenți pulsatorii
Adăugarea de curent continuu și curent alternativ pot fi prezentate grafic. Fig. 2 prezintă grafice DC de 15 mA și un curent alternativ cu o amplitudine de 10 mA. Dacă adăugați în sus valorile acestor curenți pentru momente individuale de timp, având în vedere direcția (semnul) ale curenților, veți obține un curent grafic pulsatorie prezentat în Fig. 2 linii grele. Acest curent variază de la cea mai mică valoare de 5 mA la valoarea maximă de 25 mA.
însumării Rezolvat curenților confirmă valabilitatea reprezentării pulsator curent ca suma curenților direcți și alternante. Corectitudinea acestei depunere este confirmată de faptul că, cu ajutorul unor dispozitive pot fi separate de alte componente ale curentului.

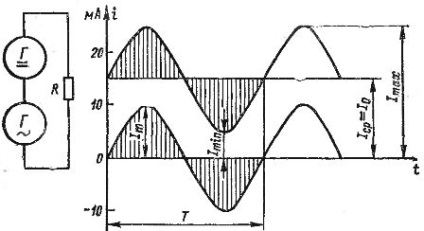

Fig. 2. Prepararea curentului pulsator prin adăugarea curenților de curent continuu și alternativ.
Trebuie subliniat faptul că orice curent poate fi reprezentat întotdeauna ca suma a mai multor curenți. De exemplu, un curent de 5 A poate fi considerată ca suma curenților de 2 și 3 A, care curge într-o direcție sau suma curenților 8 și 3 A, care curge în direcții diferite, t. E. Cu alte cuvinte, diferența dintre curenții 8 și 3 A. Este ușor pentru a ridica altele combinații de doi sau mai mulți curenți, al căror curent suma de 5 A.
Există o asemănare completă cu principiul de adăugare și de descompunere a forțelor. În cazul în care orice subiect există două forțe la fel dirijate, ele pot fi înlocuite cu o forță totală. Forțele care acționează în direcții opuse, pot fi înlocuite cu o singură diferență forță. Pe de altă parte, această forță poate fi considerat întotdeauna suma forțelor în mod egal îndreptate respective, sau diferența dintre forțele opuse.
Permanent sau sinusoidal curent alternativ nu este necesar să se descompune în curenții care îl compun. Dacă înlocuim suma curentă de unda a curenților direcți și alternante, apoi aplicarea acestor componente ale curenților legile cunoscute de curent continuu și curent alternativ, este posibil să se rezolve multe probleme și de a face calculele necesare referitoare la curentul pulsatorie.
Conceptul de un curent pulsator ca suma curenților direcți și alternante este condiționată. Nu se poate presupune că trece într-adevăr unul către celălalt curenți direcți alternativ și, în unele intervale de-a lungul firului. Nu există două fluxuri de electroni contra nu au într-adevăr.
De fapt, curentul de unda este un singur curent, schimba valoarea în timp. Este mai corect să spunem că pulsing de tensiune sau de tensiune pulsatila pot fi reprezentate ca suma componentelor fixe și variabile.
De exemplu, în Fig. 2 arată cum sunt algebric EMF constantă a generatorului, cu un generator variabil FME altul. Rezultatul este un EMF pulsatoriu produce un curent de unda corespunzătoare. Cu toate acestea, se poate considera că aproximativ EMF constantă creează un curent constant în circuit, iar EMF variabil - curent, care se adaugă până la forma un curent pulsator alternativ.
Fiecare curent ondulație poate fi caracterizată prin valori minime și maxime și Itah Itin și a componentelor sale constante și variabile. Componenta constantă este desemnată I0. Când componenta variabilă este un curent sinusoidal, amplitudinea denota IT (aceste valori sunt prezentate în Fig. 2).
Nu amestecați unii cu alții și IT Itah. De asemenea, nu poate fi numită o valoare maximă de amplitudine a pulsează curent Itah. Conceptul de amplitudine, de obicei, atribuită numai curenți alternativi. În ceea ce privește curentul pulsatorie poate vorbi doar despre amploarea componentei variabile.
Componenta constantă a curentului pulsator poate fi numit de mijloc ICP, t. E. Media. Într-adevăr, dacă luăm în considerare modificările într-o perioadă de un curent pulsator prezentat în Fig. 2, se vede clar următoarele: pentru primul curent jumătate de ciclu la valorile componentelor curente 15mA adăugat numărul de adâncituri care variază de la 0 până la 10 mA, și din nou la 0, iar în a doua jumătate de val sunt exact aceleași valori curente se scad din 15 mA.
În consecință, un curent de 15 mA, de fapt, este o valoare medie. Deoarece curentul este transferul sarcinilor electrice prin secțiunea transversală sârmă, ICP este valoarea curentului DC, care într-o perioadă (sau un număr întreg de perioade) poartă aceeași cantitate de energie electrică ca și curentul pulsator.
V sinusoidal valoare AC ICP pentru perioada este zero, deoarece cantitatea de energie electrică care trece prin conductor secțiune transversală pentru un ciclu de jumătate, egală cu cantitatea de energie electrică, care se extinde în direcția opusă pentru cealaltă jumătate. În graficele curenților care arată dependența timpului curent t i dintr-o cantitate de energie electrică transportate de curentul, este exprimată printr-o zonă a figurii delimitată de curba curentului, deoarece este determinată de cantitatea de produs de electricitate.
Pentru zonele actuale sinusoidale de jumătate de valuri pozitive și negative sunt egale. În curentul pulsator prezentat în figura 2, prima jumătate a cantității de energie electrică transportată de către actuala ICP, cantitatea de energie electrică adăugată, efectuată de către o componentă de curent alternativ (zona hașurată din figură). În a doua jumătate exact aceeași cantitate de energie electrică este scăzută. Ca urmare, pentru o perioadă tolerată de aceeași cantitate de energie electrică ca în curent constant unică ICP, t. Zona dreptunghi E. T ICP egală cu suprafața delimitată de curba curentului pulsator.
Astfel, componenta DC sau valoarea medie a curentului este determinat prin transferul sarcinilor electrice prin secțiunea transversală sârmă.
Ecuația curent prezentat în Fig. 2, are în mod evident, să fie scrise în forma următoare:
puterea de curent pulsator care urmează să fie calculate ca suma capacităților sale constitutive curenților. De exemplu, în cazul în care curentul este prezentat în Figura 2 trece prin rezistorul R, atunci randamentul
unde I = 0,7Im - valoarea efectivă a componentei variabile.
Este posibil să se introducă conceptul de valoarea curentă a pulsează curent Ie. Puterea va fi calculată în mod obișnuit:
Asimilarea această expresie la prima si reducerea pe R, obținem:
Același raport poate fi obținut pentru stresul.
