tipuri de Piese masini agricole
Piese masini agricole, sunt împărțite în două tipuri de convenționale (listerny,) și plug Hiller disc. Neutru Ridger, mai mult și mai pierde poziția sa de pe disc vone, prin care cartofi și alte culturi deal este mult mai ușor și mai convenabil. Mai jos, se va vorbi despre fabricarea discului mâini proprii mușuroit. Pentru punerea în aplicare corectă a acestui tip de lucru, consultați subiectul „Hilling cu motor-bloc“.
Noi facem Ridger pentru propriile mâini motoblock
Până în prezent, disponibile comercial disc de masă de la Piese masini diferiți producători. Dar de multe ori prețul descurajează. Mult mai practic. Va face Ridger la motoblock propriile mâini.
Ridger este alcătuit din următoarele componente:
- Șurub 2 întinzător cu filet
- T - în formă de lesă
Înainte de producție. Este necesar să se găsească un material adecvat pentru discuri, pot servi ca foi de oțel de 2-3 mm grosime, care este dat o formă convexă.
turnbuckles elicoidale funcționează unitățile funcționale rotire de reglare unghi a lungul axei verticale. roți Fit la lățimea dorită între rânduri, pur și simplu, acest lucru se face prin deplasarea montanți. Aceste bare „C“, se arată în fotografia de mai jos, în același loc, puteți vedea modul în care cu ajutorul șuruburilor „B“, reglementate de unghiul de atac al discurilor asupra mișcării progresului motoblock.
Important! Așa că, atunci când motocultor nu duce la drive-urile laterale mușuroit. Acestea trebuie să fie instalate strict simetrice.

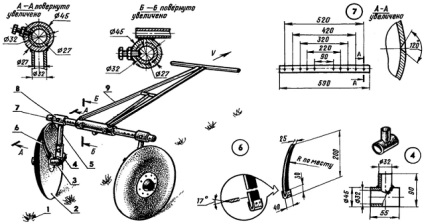

Desene pentru motoblock mușuroit
La asamblarea componentelor fabricate, lipesc dimensiunile specificate în desen. În figurile de mai jos, este destul de accesibil Hiller descrie nuanțele de proiectare, dimensiunea și complexitatea în Hiller de fabricație propriile lor mâini, ar trebui să apară.
Pentru fixarea Hiller la lăstari, utilizați cuplajul bracket fără gryadilya. Zgarda colectat fixat Hiller pe cornierele cu două șuruburi și un dop. Dopul inserat în tubul pătrat și presează-l afară. Cu ajutorul a două șuruburi, rotiți suportul de cuplare și a pus lesa de-a lungul axei longitudinale. Nuci rezolva situația.
