LED-uri: în desene:
Deoarece LED-ul este un dispozitiv semiconductor, atunci când conectați LED la circuitul care trebuie respectate polaritatea. LED-ul are două terminale, dintre care unul este un catod ( „minus“), iar celălalt - un anod ( „plus“).
Nu conectați LED-ul direct la tensiunea de alimentare. Acest lucru se face numai prin rezistor de limitare a curentului sau a conducătorului auto cu LED-uri.

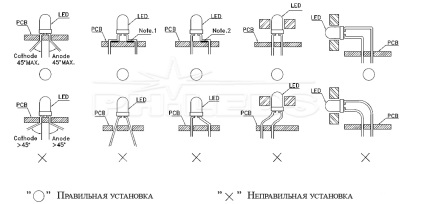

Instalarea LED-uri de pe bord:
Conectarea LED-uri de mare putere:
Pentru LED-uri de mare putere varianta optimă, folosind AC / DC-convertoare cu un curent de ieșire stabilizată, care elimină componentele externe (rezistor sau un driver de circuit integrat cu LED-uri) și pentru a realiza conectarea ușoară a LED-uri, operare ușoară și reducerea costurilor întregului sistem.
Figura prezintă un circuit de comutare secvențială 12 la LED-urile trehvatnyh LAP80700 sursă de curent (56W, 700mA, PFC)
Sursa LAP80700 curent are o tensiune de intrare în intervalul 100-240, și de ieșire de la 40V la 80V, putere 56Vt și curent constant - 700 mA.
Trehvatny cu LED-uri funcționează la o tensiune de 3.8V, tensiunea maximă la ieșirea blocului - 80B. În consecință unitate activă se poate conecta până la 21 LED trehvatny (80V / 3.8V
21sht) și cel puțin 11 (40V / 3.8V
11sht). În cazul în care acest aparat este conectat cu cel puțin 11 de LED-uri trehvatnyh, acestea vor eșua.

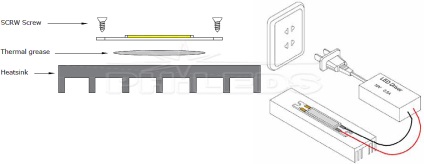

Conectarea și instalarea de mare putere cu LED-uri de pe radiator

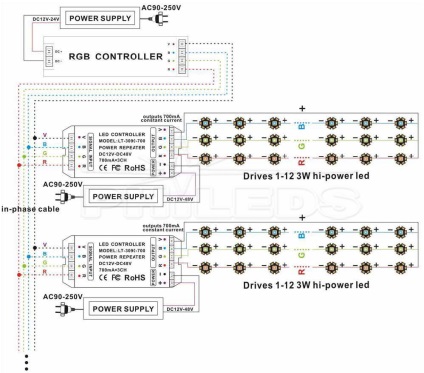

Conectarea LED-uri de mare putere pentru schema RGB.
Înainte de a porni pe rețeaua electrică de LED-uri de mare putere și matrice cu LED-uri este necesar la începutul în siguranță, să le conecteze la o sursă de alimentare. Conectarea la sursa de alimentare, tensiune periculoasă poate duce la defectarea LED-urilor!
