In articolul de mai sus descrie modul de conectare a unui candelabru 3 carob la comutator cu două butoane, precum și modul de colectare partea electrică a dispozitivului de fixare.
Conectează-te 3 roșcove candelabru la comutator în două moduri - folosind sol și fără utilizarea acestuia. Indiferent ce metodă este ales, este necesar să se ia în considerare principalele etape de lucru:
- cabluri de conectare la comutatorul;
- conexiune în cutia de joncțiune;
- conexiune care se extinde de la firele de curent distribuitor conductoarele candelabre;
- cablarea corectă în candelabru.
Să ne pas cu pas cum se instalează 3 roșcove candelabru fără a utiliza la sol.
asamblarea electrice
Suportul, care se înșurubează în bec, conectat 2 fire, dintre care unul - 0, celălalt - faza. sârmă de fază are mai multe culori, dar zero poate fi întotdeauna identificată prin culoarea albastră. Firul poartă o sarcină pozitivă este conectat la centrul mandrină și conectează partea zero.
becuri corni atașate la baza concavă a candelabru, care face legătura între cablurile solicitate de comutatorul relevant - dvuhklavishny, un buton sau trei taste.

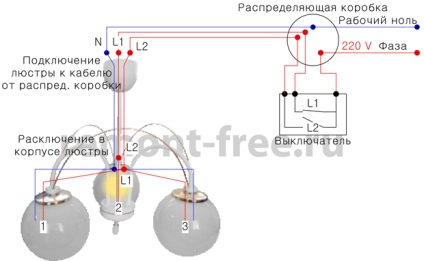

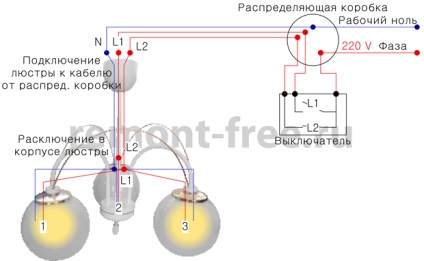

Conectarea candelabrele la dvuhklavishnomu comutator.
Fiecare comutator cheie controlează modul în care mai multe lămpi se vor aprinde atunci când faceți clic pe ea. În cazul în care, de exemplu, să ia cinci roșcove candelabru, primul comutator cheie 3 se va aprinde lampa 2, iar al doilea, sau invers, în funcție de dorințele.
În exemplul unui bob candelabru 3-lăcusta toate vor fi după cum urmează: buton primul comutator se va aprinde o lampă, iar a 2-stânga, sau altfel - de a doua cheie se va aprinde o lampă, de la primul - două.
Neutral fire care ies din partea laterală a cartușului și faza care ies din mijlocul ei, prin ele însele nu au o fază de zero sau, dar ele sunt concepute pentru ei. În orice formă de lampă zero este furnizată prin intermediul comutatorului, și du-te în mod direct. Toate firele neutre care ies din cartușele de lampă, du-te la baza lămpii și să formeze în ea un fel de plex. Fire care se extind din cartuș, și au o sarcină pozitivă distribuite în cadrul candelabru în 2 grupuri. În funcție de tastele funcționale dorite includ 1 sau 2 lămpi, fire în aceste grupe pot fi distribuite în mod diferit.
La rândul său, fiecare dintre grupele de fire care transportă o sarcină pozitivă și plexul la zero, la rândul său, conectat la fiecare dintre cele 3 conductoare centrale ale cablului care trece prin tija lămpii în sus. fire care ies din trunchiul conectat la firele care vin de la distribuitor: grupul de fază la cutia de joncțiune de sârmă care poartă o sarcină pozitivă, și un zero la zero.
Compus din fire în caseta de joncțiune
Plecare de la distribuitor 3 fire la comutator, și același număr de fire la candelabru. cutie de distribuție a energiei electrice se prevede cablu cu două nuclee.
Sârmă care transportă o sarcină pozitivă într-o cutie de joncțiune, conectați cu cablul care duce la comutatorul. Un fir care merge de la distribuitor la lampa, conectat la cutia cu conductor de alimentare de putere zero.
Firul de candelabru, care transportă faza a unei lămpi este atașată în interiorul cutiei la firul care iese din comutator, unul dintre contactele (contactele sunt aranjate pe fiecare parte a cutiei de joncțiune). faza de transmisie de sârmă la două lămpi cu incandescență conectate la al doilea contact la un al doilea fir al comutatorului.
Conectați firele la comutatorul cu 2 chei
În cadrul oricărui comutator de contact dvuhklavishnogo 3 sunt situate pe dreapta, la stânga și la mijloc. Ele sunt destinate pentru conectarea firelor. Pentru a firului de fază terminală centrală conectată tot timpul este sub stres.
În funcție de selecția la firul de contact la stânga sau la dreapta conectat la faza purtătoare în lampa candelabru 2, și un fir pentru o lampă atașată contactului fază rămasă.
Fiecare comutator cheie închide centrul de contact cu lumini adiacente și cantitatea potrivită de lumini.
Cum să se conecteze la comutatorul candelabru dvuhklavishnomu
Pentru a conecta candelabru ar trebui să fie un cablu cu trei fire de tija lămpii conectat la același fir, care se extinde de la distribuitor. Ieșind din cutia de joncțiune sunt conectate la conductorii de fază, cum ar fi sârmă de pe lampă, și zero la zero.
Pentru a determina zero și conductorii de fază, este posibil să se utilizeze o tulpină indicatoare.
Montarea 3 candelabre de roșcove folosind împământare.
La conectarea candelabrul cu împământare toate conexiunile de sârmă în lampa și comutatorul deținute de schema de mai sus. Singura diferență este că cutia de joncțiune include un al treilea conductor de împământare verde pal. El iese din distribuitor și conectat la cadrul metalic al candelabru.
