Sistemul de încălzire cu unitatea de încălzire a aerului
case de încălzire, în baza pe teren a încălzit până la temperatura setata direct in casa, este de interes special pentru proprietarii propriilor lor case.
Acest design al sistemului de încălzire este alcătuit din următoarele componente principale:
- sisteme de încălzire care acționează ca o sursă de căldură, încălzește aerul;
- canale (conductele), care primește masa de aer încălzit în casă;
- ventilator, aer un ghid bun cald în întreaga cameră.
Avantajele acestui tip de sistem mult. Printre acestea se numără eficiența ridicată și lipsa elementelor de sprijin pentru schimbul de căldură într-un radiator, țevi, și capacitatea de a se combina cu sistemul climatic și inerția redusă, având ca rezultat încălzirea volumelor mari este foarte rapid.
Radiatorul este ușor de instalat și de folosit, la prețuri accesibile, dar mai important, este un instrument eficient pentru încălzire. Pe o fotografie un încălzitor de apă, care a fost construit în sistem
Pentru mulți proprietari neajuns este faptul că instalarea sistemului este posibilă numai în legătură cu construcția casei și apoi să treceți mai departe imposibil sa. Dezavantajul este o nuanță și după cum este necesar prezența puterii de rezervă și nevoia de întreținere regulată.
încălzitoare de clasificare pe diferite motive
Surse de incalzire includ structura de încălzire pentru încălzirea aerului. Există următoarele grupe de aceste dispozitive în funcție de tipul de fluid termic: apă, electric, cu abur. Aparatele electrice are sens să utilizeze premisele pentru o suprafață care nu depășește 100 de metri pătrați. Pentru clădirile cu zone mari de alegere mai raționale sunt încălzitoare de apă care funcționează numai în prezența unei surse de căldură.
Cele mai populare abur și încălzitoare de apă caldă. Atât prima și a doua suprafețe ale formei sunt împărțite în două subspecii: țeavă cu nervuri și netedă. încălzitoare striate privind geometria fin sunt plate și spirala înfășurări.
Performanța de încălzire care funcționează la lichidul de răcire, cum ar fi aburul, este reglat cu ajutorul unor supape speciale instalate pe conducta de intrare (+)
Conform unei executia constructiei, aceste dispozitive pot fi o singură buclă, atunci când fluidul de transfer de căldură în ele se află în mișcare, prin tuburi, menținând o direcție constantă și inima multiplă, în care capacele sunt partiții, astfel încât direcția de mișcare a lichidului de răcire este în continuă schimbare. Disponibile în comerț 4 produse încălzitoare de apă și abur, caracterizată printr-o suprafață de încălzire:
- SM - cel mai mic cu un rând de tuburi;
- M - mici cu două rânduri de tuburi;
- C - medie cu țevile 3 din serie;
- B - mare, are 4 rânduri de țevi.
încălzitoare de apă din funcțiune rezista la fluctuații de temperatură ridicată - 70-110⁰. Pentru buna funcționare a încălzitorului circulant în sistemul apă trebuie încălzit la maximum 180⁰. În timpul lunilor calde, încălzitorul poate îndeplini rolul de ventilator.
Construcția diferitelor tipuri de încălzitoare
Încălzirea încălzitorului de apă cuprinde un corp confecționat dintr-un metal, un schimbător de căldură dispus în acesta ca o serie de tuburi și un ventilator. La sfârșitul unității, există orificii de intrare prin care este conectat la cazan sau sistemul de încălzire centrală. De obicei, ventilatorul este localizat în partea din spate a instrumentului. Sarcina lui - de a conduce aerul prin schimbătorul de căldură.
După încălzire, prin baruri, situate pe partea frontală a încălzitorului, aerul curge înapoi în cameră. Cel mai adesea, cazul este făcută în forma unui dreptunghi, dar există modele proiectate pentru canale de ventilație rotunde. În linia de alimentare este setat de două ori sau de trei căi supape pentru reglarea unității de alimentare.
Ventilatorul suflă tubul, amplasat în carcasa de încălzire. Prin deplasarea tuburilor, apa încălzită din sistemul de încălzire, iar ventilatorul distribuie aerul cald uniform camera
Diferite radiatoare și modul de instalare - acestea sunt tavan și perete. Modele de primul tip sunt plasate în spatele unui tavan fals, în afara arata doar grila. Dispozitivele montate pe perete sunt mai populare.
încălzitoare pentru țevi netede Apparatus
Structura țeavă netedă cuprind elemente de încălzire sub formă de tuburi goale subțiri cu un diametru de la 20 la 32 mm, distanțate la 0,5 cm unul de altul. Pe ele circulă lichidul de răcire. Spălarea aerului de suprafață a tuburilor încălzite, încălzit prin schimb de căldură convectiv.
tub radiant aranjate într-o manieră eșalonată sau inline. Capetele lor sunt sudate în canalele colectoare - superioare și inferioare. Lichidul de răcire curge în cutia de joncțiune prin orificiul de intrare, apoi, trecând prin tuburile și încălzirea acestora afară prin orificiul de ieșire sub formă de condens sau apă răcită.
dispozitive de transfer de căldură mai stabile furnizează un tub eșalonată, dar rezistența la curgere a aerului este mai mare. Este necesar să se efectueze calculul unității de putere, pentru a cunoaște capacitățile reale ale dispozitivului.
Pe calea aerului impun anumite cerințe - nu trebuie să fie fibrele de material sub formă de particule, substanțele lipicioase. praf acceptabil - mai puțin de 0,5 mg / mᶾ. Temperatura la intrare -Minim 20⁰.

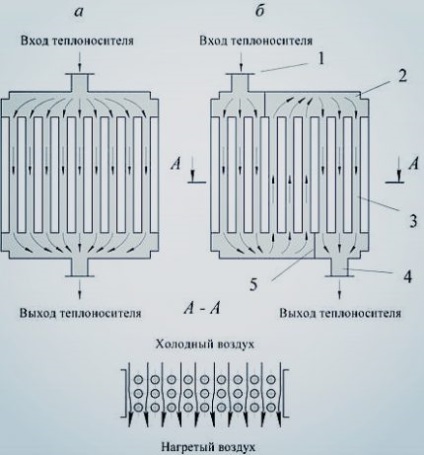

One-way și dispozitive de încălzire cu 3 căi. 1 - admisie, prin care lichidul de răcire intră, 2 - cutie de joncțiune, 3 - tub, 4 - evacuare 5 - perete despărțitor
Performanța termică de încălzire netede nu sunt foarte mari. Utilizarea lor este de folos atunci când nu este necesar debitul de aer considerabil și încălzirea acestuia la temperaturi ridicate.
Caracteristici de incalzire striate

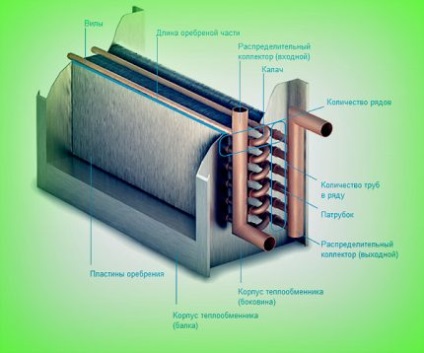

Dispozitive tube înotătoare au o suprafață striată, prin urmare, transferul de căldură de la o mai mare. Când mai puține țevi au o performanță termică mai mare decât cea a unei încălzitoare pentru țevi netede. Structura include tuburi încălzitoare de plăci pe ele plăci în țeapă - dreptunghiulare sau rotunde.
Primul tip de plăci împins pe grupul de țeavă. Agentul de răcire este menținut în cutia de joncțiune a dispozitivului prin conexiunea, aerul se încălzește, extinzându-se la o rată semnificativă prin canalele de diametru mic, iar apoi iese din cutia de colectare prin montarea.
Instalatii de incalzire de acest tip sunt compacte, ușor de întreținut și de instalat.
Dispozitive placă cu sens unic indică: KSE CFS CAB STD3009V KZPP K4PP si MULTIPASS - CABC, K4VP, KZVP, FAC, CCM STDZOYUG, KMB. Modelul mediu este etichetat CFS, și mari - KSE. În aceste încălzitoare tubul este înfășurat bandă ondulată din oțel 1 cm lățime și 0,4 mm grosime. Lichidul de răcire pentru acestea pot fi sub formă de abur și apă.
Incalzitoare de apa nu pot fi conectate cu plastic sau plastic țevi ca acestea nu sunt proiectate pentru temperaturi ridicate a lichidului de răcire. Privind pentru țevi din oțel galvanizat și mai bine pentru a preveni coroziunea
Primul este echipat cu trei rânduri de tuburi, iar celelalte patru. placă medie de model care are o grosime de 0,5 mm și dimensiunile de 13,6 cm plăci 11,7h modelul mare de aceeași grosime și lățime au o lungime mai mare - .. 17,5 cm plăci sunt distanțate de 0,5 cm și au o configurație în zig-zag locație, în timp ce tipul mediu de modele de plăci sunt principiu bellhop situate.
Încălzitoare sunt etichetate cu STD 5 camere (5, 7, 8, 9, 14). Încălzitoarele STD4009V lichidului de răcire a aburului și STD3010G - apă. Montarea funcționează primele tuburi de aliniament vertical, pe de altă parte - cu orizontala.
încălzitoare bimetalice cu aripioare
În încălzire cu sistemele de aer încălzit sunt utilizate frecvent modelul încălzitoare bimetalice KP3-CK, CK-KP4, KSK - 3 și 4 cu un tip special de finning - aplicator spirală. Incalzitoare de lichid de răcire pentru SC-KP3, KP4-SC este cea mai mare de apă caldă cu 1,2 MPa presiune și o temperatură maximă 180⁰.
Pentru operarea celorlalte două încălzitoare este necesară perechi, cu o presiune de lucru aceeași ca și pentru prima, dar cu o temperatură ceva mai mare - 190⁰. Producătorii necesare pentru a efectua teste de acceptare. dispozitive și etanșeitate de testare.
KSK schimbător încălzitor este format din tuburi din oțel și având aripioare de aluminiu. Conectează-le tubesheets
Există două încălzitoare de linie bimetalice - KSK3, SAC având 3 rânduri de tuburi sunt de mijloc și KSK4, KP4 cu 4 rânduri de tuburi - în modelul de mari dimensiuni. Componentele acestor dispozitive sunt elemente bimetalice de schimb de căldură, panouri laterale, tablouri de tuburi, capace cu septuri.
Elementul de schimb de căldură este un tub de 2 - diametrul interior de 1,6 cm, realizat din oțel și montate pe exteriorul său cu aripioare din aluminiu. Distanta laterala dintre tuburile de transfer termic de 4,15 cm și longitudinal - 3,6 cm.
Calculele necesare atunci când selectarea unui încălzitor
următorii parametri inițiali necesare pentru calcularea capacității încălzitorului de apă sau abur:
- Performanța sistemului, sau cu alte cuvinte - cantitatea de aer este distilat într-o oră. Unitatea de debit - mᶾ / h. masa kg / h. Simbol - L.
- Background sau temperatura exterioară - TUL.
- Temperatura finală - Tkon.
- Capacitatea de densitatea și căldura aerului, la o anumită temperatură - datele sunt preluate din tabele.
Calculând o primă arie a secțiunii transversale de-a lungul dispozitivului de încălzire a aerului din față. Învățarea această valoare obținută dimensiunile preliminare ale unității cu o marjă. Pentru a calcula cu ajutorul formulei: Af = Lρ / 3600 (θρ), unde L - debitul volumic al aerului sau performanța în m³ / h, ρ - densitatea aerului exterior măsurată în kg / m³ θρ - viteza aerului în masă în secțiunea distanță, măsurată în kg / (cm²).
După ce a primit această opțiune pentru calcule să ia o dimensiune a eșantionului a radiatorului, cea mai apropiată dimensiune. Cu o valoare mare a zonei finale este stabilit în mai multe ansambluri identice paralele, suprafața care suma este egală cu valoarea obținută.
Rezistențele nu se face referire numai la dispozitivul de schimb de căldură, dar coolere care funcționează pe bază de apă rece, care sunt mult mai puțin populare
Pentru a determina puterea necesară pentru încălzirea unui anumit volum de aer trebuie să cunoască debitul total de aer în kg încălzit timp de 1 oră pe formula: G = L x p. Aici p - densitatea aerului în condițiile unei temperaturi medii. Acesta este determinat prin însumarea temperaturii la intrarea și la ieșirea unității, apoi se împarte la 2. cifrele de densitate sunt luate din tabel.
Puteți recupera datele în funcție de densitatea și căldura specifică a aerului din acest tabel, la o temperatură predeterminată pentru a calcula puterea dispozitivului
Putem calcula acum consumul de căldură pentru încălzirea aerului, care este utilizat pentru următoarea formulă: Q (W) = G x c x (t con - t nach ..). Litera G indică debitul masic al aerului în kg / oră. Să ia în considerare la calculul capacității de căldura specifică a aerului și măsurată în J / (kg x K). Aceasta depinde de temperatura aerului de admisie, iar valoarea sa este în tabelul de mai sus. Temperatura la intrarea dispozitivului și ieșirea din acesta notată t nach. și t con. respectiv.
Să presupunem că este necesar pentru a ridica bobina de ieșire mᶾ 10000 / oră, astfel încât acesta încălzește aerul la o temperatură exterioară 20⁰ -30⁰. Lichidul de răcire este apa care are o temperatură la intrarea unității și 95⁰ la 50⁰ de ieșire. Debitul masic al masei de aer: G = 10,000 mᶾ / h. x 1,318 kg / mᶾ = 13 180 kg / h. Valoarea ρ: (-30 + 20) = -10, împărțind acest rezultat în jumătate primit -5. Din tabelul selectat corespunzătoare temperaturii medii și densitatea.
Substituind rezultat într-un flux de căldură formulă obținută: Q = 13 180/3600 x 1013 x 20 - (-30) = 185 435 wați. Aici, 1013 - este căldura specifică, selectată din tabel, la o temperatură de - 30⁰ în J / (kg x K). Pentru încălzirea puterii valoarea calculată este adăugată la 10 la 15% din stocul.
Motivul este că setările de masă diferă adesea de real în jos, iar performanța termică a unității, din cauza blocarea tuburilor, scade cu timpul. Dimensiunea de stoc în exces este de nedorit. Cu o creștere semnificativă a suprafeței de încălzire poate avea loc hipotermie, și chiar și în ger dezghetare mare.
In încălzitorul de abur mediu de încălzire este alimentat de mai sus, iar apa rezultată din condensarea aburului de evacuare este retras din partea de jos. În fotografie - sistemul de încălzire cu abur care leagă
Incalzitoare de alimentare cu aburi se calculează în același mod ca și cea a apei. Numai pentru formula Diferă în calculul agentului termic - G = Q / r unde r - căldura specifică care este generată în timpul condensării, măsurată în kJ / kg.
Selecția de încălzire electrică
Producătorii de încălzitoare electrice în cataloage specifica de multe ori capacitatea și consumul de aer instalate, care simplifică foarte mult de selecție. Principalul lucru este faptul că parametrii nu au fost mai mici decât cele indicate în pașaport sau va repede din sistem. Structura radiatorului include o serie de elemente speciale de încălzire electrice, din care suprafața este mărită prin apăsarea pe ele nervurare.
Dispozitivele de alimentare pot fi foarte mari, uneori sute de kilowați. Până la 3,5 kW încălzitor poate fi alimentat de la 220 V priză, iar la tensiuni peste această trebuie să fie conectat direct la cablul hotel viziera. Dacă este nevoie de o putere mai mare de sisteme de încălzire 7 kW, este necesară 380 V alimentare
Aceste dispozitive au o dimensiune mică și greutate, acestea sunt complet autonom, nu necesită prezența apei calde centralizate sau abur. Un dezavantaj semnificativ - consum redus de energie insuficientă pentru aplicarea lor în zone mari. Al doilea dezavantaj - consumul mare de energie electrică.
Rata de încălzire ar trebui ca rezultat din utilizarea dispozitivului este o economie de energie corporale. Uneori, acest lucru este combinat cu o unitate de recuperare a căldurii și apoi de admisie a aerului nu se află în afara, ci la sediul
Pentru a afla cât de mult consumul de curent de încălzire se poate folosi formula: I = P / U, unde P - puterea, U - tensiunea de alimentare. La conectarea încălzitorului monofazată U este determinată a fi de 220 V. La 3 faze - 660 V.
Temperatura la care încălzitorul încălzește o anumită masă capacitate de aer este determinată de formula: T = 2.98 x P / L. Litera L denotă aici performanța sistemului. Valorile optime ale puterii încălzitorului pentru casa la 1 la 5 kW, iar pentru birouri - de la 5 la 50 kW.
Atunci când alegeți un anumit tip de sisteme de încălzire, ar trebui să se bazeze pe considerente de oportunitate și de caracteristicile de funcționare ale casei. Pentru zonele mici de achiziție bună va fi un incalzitor electric, iar pentru încălzirea unei case de mare este mai bine pentru a alege o altă opțiune. În orice caz, nu se poate face fără calcul.
