Arbore - detaliu de mașini, concepute pentru a transmite cuplul de-a lungul liniei de centru. In cele mai multe cazuri, arborii de susținere rotative împreună cu ele piese (roti dintate, brida, pinioane etc.). Unii arbori (de exemplu, flexibil, antrenare, torsiune) nu susțin piesele rotative. arbori de mașini, care, în plus față de detaliile de transmisie sunt piese de lucru a mașinii, numit rădăcină. ax principal de mașini-unelte cu mișcarea de rotație a sculei sau a unui produs numit un ax. Val distribuirea de energie mecanică prin utilajul de lucru separat, numit de transmisie. În unele cazuri, arborii sunt realizate într-o singură piesă cu o formă cilindrică sau un angrenaj conic (ax angrenaj) sau vierme (ax - vierme).

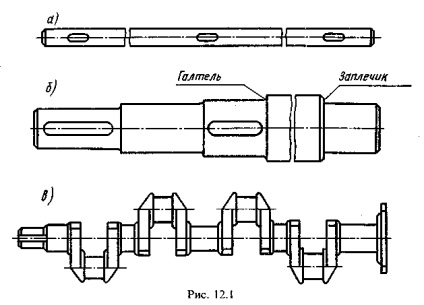

Conform axa geometrică a formei arborilor sunt drepte, coate și flexibile (formă axa variabilă). arbori drepte simple sunt sub forma unor corpuri de rotație. Figura prezintă lin (a) și etapa (b) arbori drepte. arbori Stepped, sunt cele mai frecvente. Pentru a reduce greutatea, sau pentru a se adapta altor componente în cadrul arborilor fac uneori axa canalului de; Spre deosebire de arbori solide sunt numite cav.

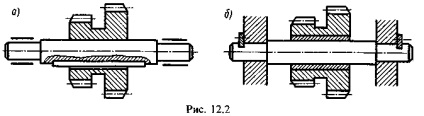

Axis - bucată de mașini, care servește la menținerea părților rotative, dar nu să transmită un cuplu util. Axele sunt rotative (a) și fix (b). Rotirea osie montată în lagăre. Un exemplu al unei axe de rotație a axelor poate fi de material rulant feroviar ca nonrotating exemplificat - axa roților din față ale mașinii.
Din definițiile este evident că, atunci când arborii de operare se rotesc întotdeauna și torsiune de experiență sau de îndoire și torsiune, iar axa - doar deformare de îndoire (care apar în unele cazuri, la tracțiune și compresiune deformările adesea neglijate).
Elementele structurale ale arbori și osii
Porțiunea de suport a arborelui sau axa este numită fus. Jurnalul End numit spin, și intermediar - gât. jurnal end conceput pentru a transporta sarcină prioritate axială se numește a cincea. Spini și arborele de gât susținut de rulmenți, care poartă o parte a călcâiului este un toc. Forma stiftului poate fi cilindric, conic, sferice și plate (călcâi).
Îngroșarea inelară a arborelui, face cu ea unul, este numit un guler. Suprafața de tranziție de la o secțiune la alta, care servește pentru a opri să se așeze pe părțile ax, numit umăr.
Pentru a reduce concentrația de stres și de a îmbunătăți puterea tranzițiilor în arborele schimbărilor diametrul câmpului sau osiei netede. suprafață curbată tranziție lină de la cea mai mică la secțiunea transversală mai mare numit file. Fileurile sunt fixe și curbură variabilă. file de ax, adâncimea părții plate a umărului, numit subtăiere.
Forma lungimii arbore este determinată de distribuția sarcinii, adică. E. Diagramele de îndoire și răsucire momente, condițiile de asamblare și tehnologia de fabricație. zone de tranziție între etape adiacente arbori de diametre diferite operează adesea cu o canelură semicircular pentru eliberarea discului de rectificat.
Materiale arbori și osii. Cerințe de performanță de arbori și osii îndeplinesc cel mai bine carbon și oțel aliat, și, în unele cazuri - fier nodular. Selecția materialului, tratament termic și chimic termic și arborele de construcție definit de stâlpi, specificațiile referitoare la produs și condițiile de utilizare.
Pentru majoritatea arbori aplică oțel tratate termic 45 și 40X, precum și pentru structurile critice -. Oțel 40KhN etc. arbori ZOHGT ale acestor oțeluri care sunt îmbunătățite sau de suprafață HDTV durificare.
Arbori de mare viteză, care se rotesc în lagăre de alunecare, ace necesita duritate mare, prin urmare, acestea sunt realizate din oțel călit 20X, 12Kh2N4A, 18HGT sau azotiruemyh oțelurilor de tip 38H2MJuA și altele. Cea mai mare uzură sunt rulouri cromate.
De obicei, arborii sunt supuse prelucrării cotitură, urmată de măcinarea suprafețelor scaunelor și bolțurile. Uneori, suprafețele de etanșare și fileul sau întărește suprafața lustruită de întărire (bile de prelucrare sau role).
În timpul funcționării, arborii rotativi și o axă chiar și la un test de sarcină externă de tensiune alternativă ciclu de încovoiere simetrică constantă, prin urmare, este posibil eșec la oboseală a puțurilor și a axelor rotative. Arbori de deformare excesivă poate perturba funcționarea normală a angrenajelor și a lagărelor, astfel, principalele criterii de performanță sunt axele de arbori și rezistența la oboseală și rigiditate. Practica arată că distrugerea mașinilor arborelui de viteză, de obicei, are loc ca urmare a oboselii materialului.
Pentru calculul final al arborelui trebuie să cunoască structura sa, tipul și amplasarea de suporturi, plasați aplicații sarcini externe. Cu toate acestea, selectarea lagărelor poate fi realizată numai atunci când diametrul arborelui este cunoscut. Prin urmare, decontare pe bază brută se realizează în două etape: a preliminar (proiectare) și finale (test) (a doua etapă nu vor fi luate în considerare).
Calculul preliminar al arborilor. Calcule de proiectare se efectuează numai pe torsiune și încovoiere pentru a compensa factorii unrecorded și alte iau valori semnificativ mai mici tensiuni torsionale admisibile, de exemplu, secțiunile de viteze a arborelui de ieșire = (0,03 0,025.), unde - rezistența la tracțiune a materialului arborelui. Apoi diametrul arborelui este determinat de starea puterii
Valoarea obținută a diametrului rotunjite la mărimea standard conform standardului GOST 6636-69 * „dimensiuni liniare normale“, stabilește baza patru rânduri și un număr de dimensiuni suplimentare; trecutul poate fi utilizat numai în cazuri justificate.
Când diametrul unelte de proiectare a capătului de ieșire al arborelui conducător poate fi luată egală cu diametrul arborelui motorului, care capătul arborelui este conectată la cuplajul.
După stabilirea capătului gurii de evacuare a diametrului axului diametrului arborelui atribuit fus (ușor mai mare de capăt de ieșire diametru) și selectarea lagărelor efectuate. Diametrul suprafețelor de ședere ale arborelui de către părțile hub pentru comoditate băț de asamblare accepta secțiunile adiacente cu diametru mare. Ca urmare, o formă de ax în trepte este aproape de fasciculul de rezistență uniformă.
