A venit timpul pentru tema acestui articol - este prea multe greșeli permit constructorilor.
Ce este pre-plăci (miez gol pe dinăuntru sau striații)? Acest lucru este întărit în primul rând de construcție din beton pentru un anumit loc de muncă. Orice beton poate funcționa numai în cadrul acestui sistem, atunci când tensiunea se poate ridica un supape de lucru.
Dalele prefabricate supape localizate numai în zona inferioară a plăcii și numai de-a lungul plăcii de lucru. Ce înseamnă? Acest lucru înseamnă că placa se poate îndoi fără distrugerea numai în direcția longitudinală, și singura cale de a îndoi placa orientată în jos.

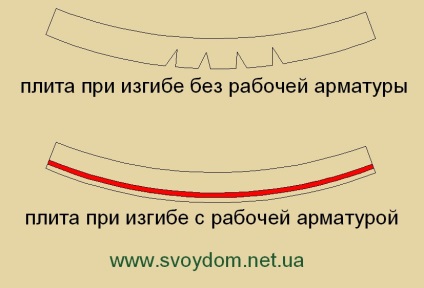

După cum se vede din figură, atunci când placa este îndoit, partea sa inferioară este extinsă, iar supapa se alege astfel, tensiunea de întindere, deoarece Beton nu este capabil. Beton fără armare în îndoire se va sparge și se năruie numai. La cea mai mică curbă, trebuie să instalați accesorii, care va prelua solicitarea la întindere de îndoire pe tine.
Acum, înapoi la pre-dale. Știm că placa de armare de lucru se află chiar de-a lungul plăcilor și numai fața ei inferioară.
Luați în considerare următoarele situații diferite care poartă plăci.
După cum se poate baza dale prefabricate

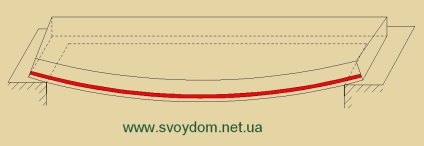

1) Modul clasic de sprijin de dale: pe două fețe.
Aici, totul este proiectat în cea mai bună tradiție: îndoit placă sub greutatea sarcinii, armătura de lucru preia tensiunile de încovoiere, iar în cazul în care sarcina nu depășește placa de transport, nu are loc nicio distrugere - totul funcționează conform planului.
2) susținerea plăcii pe trei laturi (două scurte și una lungă).
Această metodă se numește, de asemenea, lagărul jurnalizată cu o placă zăvor pe perete. Acesta poate fi utilizat, când lățimea deschidere a plăcilor nu sunt plasate, iar porțiunea solidă face este inadecvată. În comparație cu versiunea anterioară a acestei plăci pentru a lucra mai rău, dar, în principiu, nu este interzisă. Principalul lucru de reținut: este de dorit să se urce pe latura lungă a peretelui să nu aibă mai adâncă decât înălțimea plăcii (la înălțimea plăcii plăcii de 220 mm, nu se bazează mai adâncă de 220 mm), a fost format pentru a nu ciupit. Ce este prins, și modul în care este dăunător pentru panourile prefabricate, vor fi discutate in articol un pic mai departe.

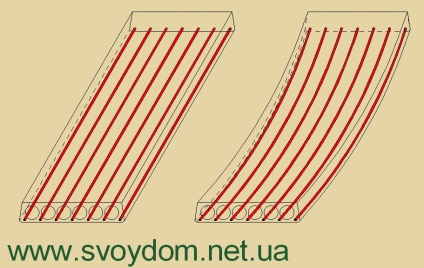

În acest caz, nu toate placă îndoită, ci doar marginea ei liberă. Cu toate acestea, în timp ce lucrarea are o armătură de lucru longitudinală și preia solicitarea la întindere - nu doar în ansamblul plăcii, și în părțile sale.
Cum nu se poate baza dale prefabricate
1) susținerea plăcii pe cele două laturi lungi.
După cum ne amintim, placa de armături de lucru numai într-o direcție longitudinală. În direcția transversală există doar o grilă mică care poate absorbi încărcătura din plăcile sale de greutate proprii pe perioada de instalare (când bucla este ridicată cu macaraua în cele patru bucle). Și dacă ne-am apleca placa din cele două laturi lungi, sub sarcină va începe să se îndoaie după cum se arată, și pur și simplu nu va fi suficient aria de armătură în această direcție - o placă va începe să se crape. La etapa inițială a sarcinii poate accepta având o grilă, dar (din nou), această zonă de plasă de armare este conceput doar pentru greutatea propriei sale plăci.

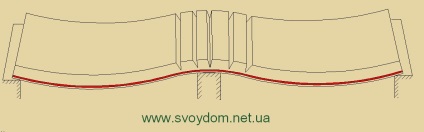

2) Dispozitiv placă suport suplimentar în pasaj.
Ai nevoie să vă amintiți o dată pentru totdeauna: pre-dale lucrează exclusiv ca un singur interval. Dacă undeva în intervalul apare pe perete sau pe coloană, există ceea ce este prezentat în figura de mai sus. Soba între suporturile îndoite în jos, iar deasupra flexura suport are loc în direcția opusă - din partea de sus a zonei de întinsă. Dar, în zona superioară a plăcii, avem armătura de lucru, și nu avem nimic de a absorbi tensiunea la întindere de îndoire. Ca urmare, apar fisuri în zona superioară a plăcii așa cum se arată în Fig. Acesta poate fi doar o fisură, dar va fi suficient pentru a conduce în cele din urmă sau imediat la o situație periculoasă.

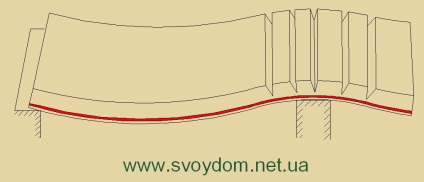

3) susținerea plăcii modulare în două părți, cu îndepărtarea plăcii de perete sub forma unui balcon (consolă).
Această situație este aproximativ aceeași ca și în cazul precedent. armaturii nu absorb nimic la întindere. Cu cât mai mare lungimea consolei și sarcina mai mult pe ea (mai ales la margine), cu atât mai rapid degradarea.
placa overhang în cealaltă direcție este aceeași alertă, așa cum se arată în Fig.
4) susținerea plăcilor modulare ale coloanei (punctul de sprijin).
Dacă doriți să se bazeze soba nu este pe pereți sau grinzi și direct pe coloana, amintiți-vă: nu. Principiul de funcționare al armaturii din beton armat, după cum urmează: armare la întindere în placa funcționează numai atunci când capetele sale sunt înfășurate pe un suport. Dacă sub placa de delimitare (și sub capătul tijei de armare), care nu poartă o astfel de armare este transformată într-un balast inutil.
In imagine vom vedea opțiunea de a sprijini planseului pe 4 coloane. În primul rând, placa flexează nu numai longitudinal, ci și lateral - dar, după cum am aflat de la alineatul 1, o fisură poate fi format într-un astfel de caz. Dar acest lucru nu este cel mai rău lucru - fisuri pur și simplu nu au timp să fie format din cauza unei situații de urgență într-o direcție diferită. Deci, în al doilea rând, pe suportul avem doar două armaturiny extremă „blocat în aer“ și munca nu sunt incluse rămase. Acest lucru înseamnă că zona de lucru de armare din placa a scăzut în mai multe ori, în comparație cu necesară. În mod firesc, acest cuptor va tinde să se prăbușească.
Cea mai bună soluție pentru această situație va fi un dispozitiv în grinzile la fața locului dreapta plăcii lagăr - între coloanele spațiate strâns.
5) dală echipa Prinderea.
Ce se blochează? În cazul plăcilor - care poartă o instituție de placă pe perete mai mult decât înălțimea secțiunii transversale a plăcii și peretele superior prigruzami. Faptul că munca placa de prindere nu este acceptată ca pivotantă. Toate pre-dale sunt proiectate pentru suportul articulat (când soba, proginayas deoarece rotit pe suport). Reglementările privind plăcii prefabricate prevăzute în mod clar care poartă adâncime, și ea nu ar trebui să fie doar mai mică decât aceasta - nu se poate face prea mult.
Luați în considerare figura, consecințele ciupirea plăcilor pe nicovală.
Atunci când placa suport articulat avansat la doar un pic pe suport și întinse în zona inferioară - acolo și a declanșat supape de operare mai mici.
Atunci când ciupirea placa prea adânc rana la manivela, în cele din urmă este îndoit dificil, atunci când placa inferioară este întinsă zonă în centru și la poli - partea de sus. Și în zona superioară, nu avem suficient de armare pentru a absorbi forțele de tracțiune. Ca rezultat, se formează fisuri, care sunt deosebit de periculoase, deoarece acestea nu le pot vedea (ele sunt ascunse sub podea), dar, în timp, ele extinde și a rezultat într-o stare periculoasă.
