Setați alarma Lada Kalina suita completă
Conectarea și instalarea de alarme auto Starline A91 Dialog, modulul BP-03 pe masina Lada Kalina Suite
Alarma auto Starline A91 Dialog cu o funcție de repornire automată
Modul de bypass imobilizator regulat Starline BP-03
fereastra de control unitate de control modul de geam 1118-3763040, 1118-3763040-10
Timpul necesar pentru instalare - 4-5 ore
instrumente și materiale pentru obligatorii
Șurubelniță PH2 1
Șurubelniță v5 1
Tasta de terminare 10mm 1
Inele din plastic 200mm 15
Jig pentru tragerea firelor 1
Tub gofrat 10 mm 3 m
60W de lipit 1
Contactul releului 5 cu tamponul și dioda de protecție (funcția pentru implementarea etapei de deschidere a ușii) 3
1. Demontați arborele de direcție orientată Lada Kalina (șuruburi de fixare 7)
2. 2 deșurubează șurubul de fixare al panoului de instrumente asieta, scoate (partea inferioară fixată pentru a fixa). 2 apoi deșurubați panoul de instrumente cu șurub de fixare, deconectați conectorul și scoateți-l
3. Setați LED-ul pe parbriz raft stânga, senzor de șoc pe bara transversală, butonul de serviciu - în orice loc convenabil. Antena fixat fie pe parbrizul Lada Kalina. sau pentru cursa de la dreapta
4. Setați sirena sub capota. hota Trailer folosind standardul
5. Firele sunt dirijate prin sigiliul personal salon din partea stângă a pedalei de ambreiaj Lada Kalina. Firele trec pe aripa și va fi lansat în zona farului din stânga față
6. Ascunderea unitate de alarmă pentru tabloul de bord
7. Conectați semnalizarea greutății sub o piuliță de fixare a traversei corp
8. În portbagaj conectați remorcii la câlți din stânga
9. Panoul de bord Hamul conecta generator de povorotniki. „Hammer“, conectați cu un 1
comutatorul de limitare ușii 10. șoferului comută numai pe blocul conector. alte uși Kontseviki sunt prezente pe unitatea de comandă geamurilor (denumită în continuare CMD) sub stânga banchetei din spate, ușile pentru prindere Schema kontseviki 2.
11. Puteți conecta comutatorul ușii la conectorul gri de pe stânga de o torpilă. În acest caz, semnalizarea necesară pentru a programa funcția de iluminare politicos pentru o perioadă de cel puțin 20 de secunde
12. În cablajul de prag din stânga conecta schema de control închidere centralizată 3. În acest caz, toate ușile vor fi închise, și deschide doar portiera șoferului
13. Pentru a realiza funcția de etapa de deschidere a ușilor conecta schema 4 de semnalizare
punerea în aplicare a 14.Dlya „confort“ caracteristici conectați modulul de comandă fereastră în golul de fire de alimentare la CMD
ferestre modulului începe impuls trebuie să fie livrate după închiderea ușii puls
15. by-pass decalajul de imobilizare regulate plug-in in cadru standard de sârmă alb

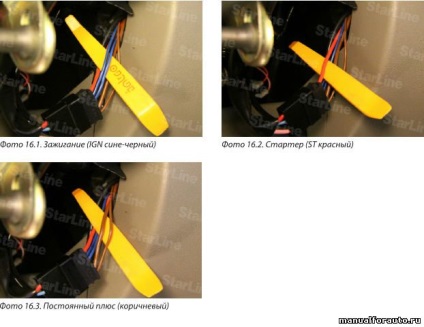

16. Hamul de aprindere conectați aprindere, demarorul și puterea
17. Configurarea senzorului de șoc și parametrii programabile de pornire a motorului
Valoarea funcție programabilă a funcției
№ 7 (durata de derulare starter) 3.6 sec
№ 9 (de control al motorului) Generator +
18. Verificați funcționarea sistemului.
19. Ansamblul de interior Lada Kalina, în ordine inversă.
